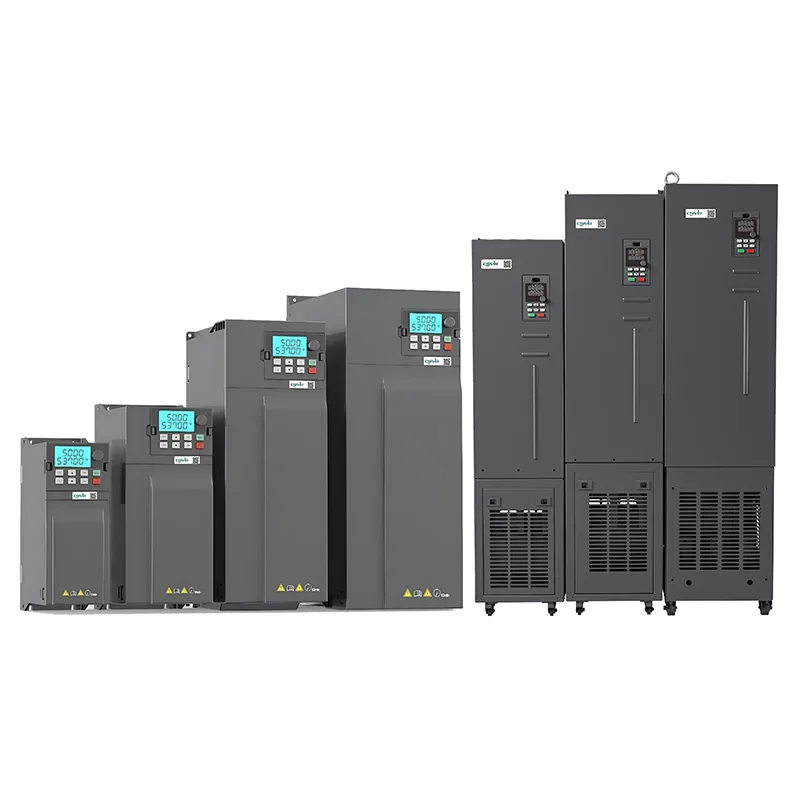

7,5kw трифазна AC задвижваща помпа

Помпата за трифазно променливотоково задвижване CSIVEI 7,5kw е високоефективно задвижване, предназначено за тежки промишлени приложения. Подходящ за големи вентилатори, центробежни помпи, компресори и конвейери за производствени линии, той осигурява изключителен въртящ момент и стабилност при непрекъсната работа. Осъществено от усъвършенствано векторно управление със затворен контур, това задвижване поддържа висок стартов въртящ момент, вградена PLC функционалност, множество комуникационни протоколи (Modbus, Profibus по избор) и интуитивна LCD клавиатура за наблюдение в реално време. Корпусът IP20 с допълнителен филтър IP40 гарантира надеждност в взискателни среди. Проектиран за енергийна ефективност и оперативна прецизност, CSIVEI 11-15kW VFD е идеалният избор за критично важно управление на двигателя в промишлени съоръжения.

Основни параметри и спецификации

Типични приложения

Помпата за трифазно променливотоково задвижване CSIVEI 7,5kw е проектирана за тежки промишлени приложения, изискващи висок стартов въртящ момент и продължителна работа:

●  Големи помпи – помпи за напояване, дренажни помпи, главни водопроводни помпи

●  Центробежни компресори – промишлени въздушни компресори, хладилни системи

●  HVAC чилъри – винтови чилъри, центробежни чилъри, големи климатични агрегати

●  Минно оборудване – шламни помпи, вентилатори, трошачки

●  Металообработващи машини – стругове, фрези, преси

С усъвършенствано векторно управление и множество опции за комуникация, той се интегрира безпроблемно в автоматизирани производствени линии.

Безпроблемна комуникация и интеграция

Проектирана за съвременна промишлена автоматизация, серията CSIVEI VFD предлага гъвкави комуникационни опции за безпроблемно интегриране в базирани на PLC системи за управление.

Вграден Modbus RTU – стандартен за всички модели, позволяващ лесно свързване към HMI, PLC и SCADA системи чрез RS485. До 247 устройства могат да бъдат свързани в мрежа на една шина за централизирано наблюдение и контрол.

Допълнителни модули Fieldbus – Разширете комуникационните възможности с допълнителни модули за Profibus DP, Profinet, Ethernet/IP, CANopen и DeviceNet, като гарантирате съвместимост с основните платформи за автоматизация.

Аналогови и цифрови I/O – Конфигурируеми входове (0-10V, 4-20mA) и релейни изходи позволяват гъвкава интеграция със сензори, контролери и външни аларми без допълнителен хардуер.

PLC функционалност – Избрани модели разполагат с вградени програмируеми логически възможности, позволяващи просто логическо управление и блокиране директно в устройството, намалявайки нуждата от външни контролери.

Често задавани въпроси

Как да избера правилния VFD за моя двигател?

Няколко неща, които трябва да имате предвид:

Мощност на двигателя—VFD трябва да съвпада или да е малко по-голяма от мощността на двигателя.

Входно напрежение - монофазно 230V или трифазно 400V, уверете се, че отговаря на вашето захранване.

Тип товар — товарите с постоянен въртящ момент като конвейери или екструдери обикновено се нуждаят от VFD, оразмерен на 100–120% от мощността на двигателя. Натоварванията с променлив въртящ момент, като вентилатори и помпи, често могат да използват VFD, съответстващ на мощността на двигателя, плюс вие получавате икономии на енергия.

Околна среда—за прашни, влажни или открити места изберете по-висок IP рейтинг (IP40, IP54, IP66) или поставете устройството в защитено заграждение.

Комуникация—ако трябва да говорите с PLC или SCADA, проверете дали устройството поддържа вашия протокол (Modbus RTU е стандартен; Profibus, Ethernet/IP и т.н. са по избор).

CSIVEI разполага също с инструмент за оразмеряване и техническа поддръжка, ако искате второ мнение.

Какви комуникационни протоколи се поддържат?

Всички CSIVEI устройства идват с Modbus RTU през RS485 като стандарт. Предлагат се допълнителни модули за Profibus DP, Profinet, Ethernet/IP, CANopen и DeviceNet. Те ви позволяват да се интегрирате с основни PLC и SCADA системи за дистанционно наблюдение, промени на параметрите и централизирано управление.

Какви защити са вградени в устройството?

CSIVEI устройствата включват солиден набор от защити: свръхнапрежение, ниско напрежение, свръхток, късо съединение, свръхтемпература (радиатор), загуба на фаза на входа или изхода и претоварване на двигателя (електронно термично претоварване, I²t). Те помагат нещата да работят надеждно и удължават живота на оборудването.

Как да отстранявам често срещани неизправности?

Устройството показва кодове за грешки на клавиатурата за бърза диагностика:

●  OC (свръхток) – проверете за късо съединение, проблеми с намотката на двигателя или твърде кратко време за ускорение

●  OV (пренапрежение) – проверете спирачния резистор (ако се използва) или времето за спиране е твърде кратко

●  UV (ниско напрежение) – проверете входното захранване и окабеляването

●  OH (превишена температура) – проверете охлаждащия вентилатор, температурата на околната среда и монтажната хлабина

●  OL (претоварване) – проверете натоварването на двигателя, увеличете времето за ускоряване или обмислете увеличаване на мощността на устройството

●  Ръководството съдържа пълна таблица с кодове за грешки с подробни стъпки. Ако нещо все още не е наред, техническата поддръжка на CSIVEI може да помогне.

VFD идва ли с гаранция и техническа поддръжка?

да Нашите устройства се доставят със стандартна 18-месечна гаранция от датата на производство (или 12 месеца от инсталирането, което от двете настъпи по-късно). Предлагат се опции за разширена гаранция за критични приложения. Глобалната техническа поддръжка е налична чрез имейл, телефон и онлайн ресурси – включени са ръководства за потребителя, ръководства за приложения и софтуер за конфигурация.

Случай на клиента

Съоръжение за производство на мебели изискваше прецизен контрол на въздушния поток за системата за събиране на прах. Продължителната работа на вентилатори на пълна скорост беше неефективна и създаваше прекомерен шум.

Решение: CSIVEI 7,5kw трифазна AC задвижваща помпа беше инсталирана на главния изпускателен вентилатор със сензор за налягане, който следи налягането в канала за регулиране на скоростта на вентилатора.

Резултати:

1. Скоростта на вентилатора се настройва автоматично, за да отговаря на търсенето за събиране на прах

2. Икономия на енергия от 45% при работа с частично натоварване

3. Нивото на шума е намалено с 12 dB, подобрявайки условията на работа

4.Намалено механично износване на лагери и ремъци на вентилатора

5.Системата вече отговаря както на целите за екологично съответствие, така и на целите за оперативна ефективност.
