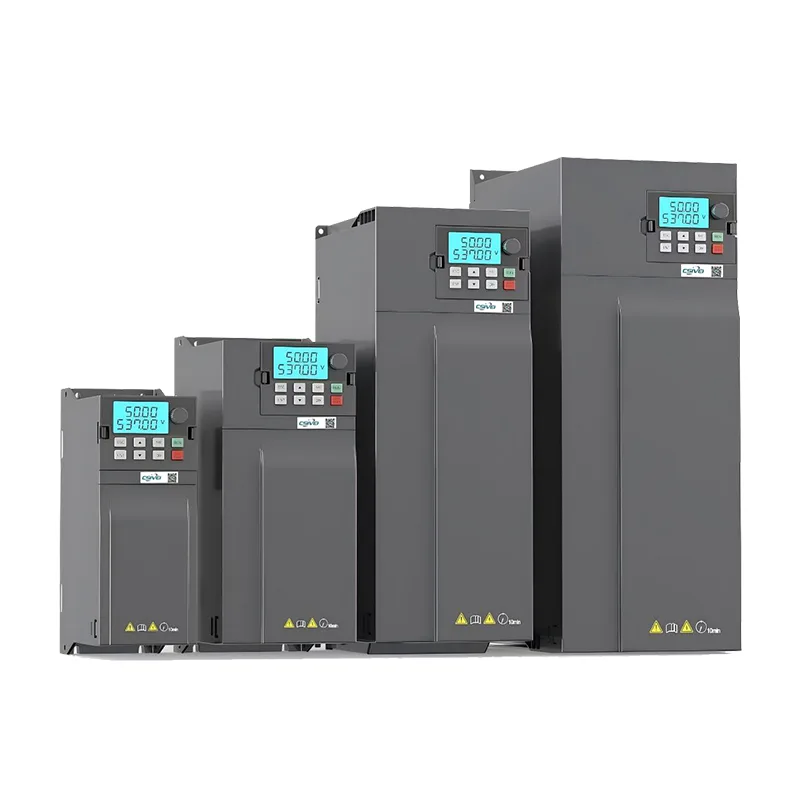

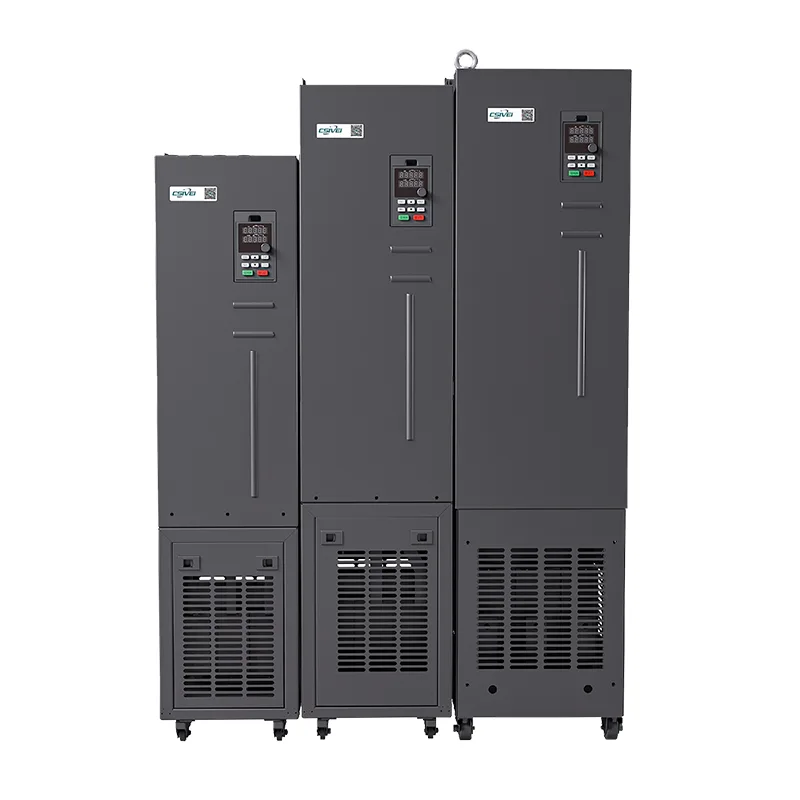

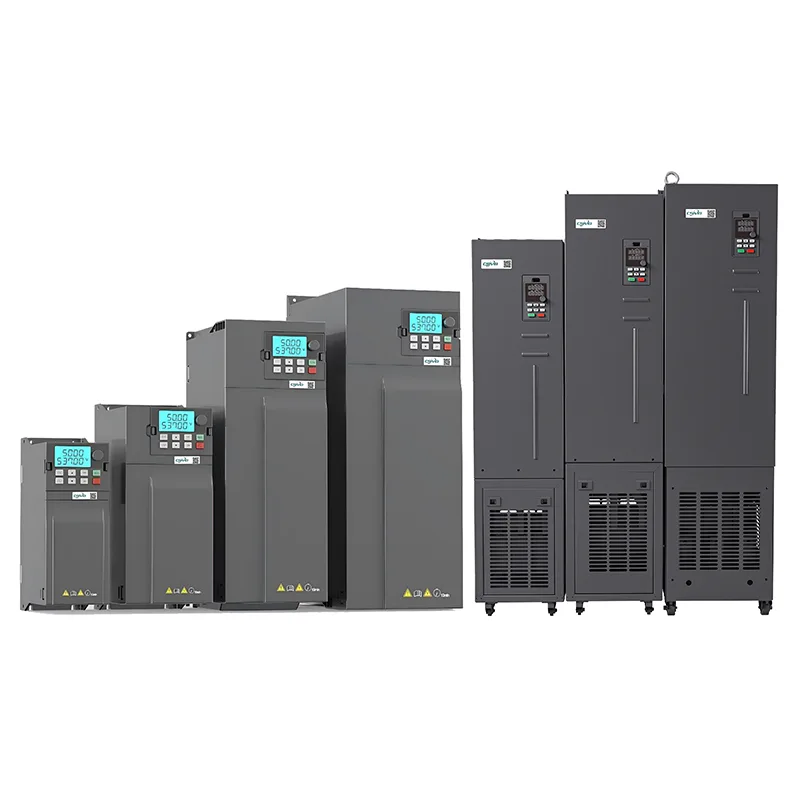

Високоефективно 3-фазно AC задвижване VFD

Купете високоефективно 3-фазно AC задвижване VFD от фабриката Csivei в Китай. Той е предназначен за тежки промишлени приложения и е подходящ за големи вентилатори, центробежни помпи, компресори и конвейери за производствени линии. Той осигурява изключителен въртящ момент и стабилност при продължителна работа. Осъществено от усъвършенствано векторно управление със затворен контур, това задвижване поддържа висок стартов въртящ момент, вградена PLC функционалност, множество комуникационни протоколи (Modbus, Profibus по избор) и интуитивна LCD клавиатура за наблюдение в реално време. Корпусът IP20 с допълнителен филтър IP40 гарантира надеждност в взискателни среди.

Какво представлява високоефективният 3-фазен AC задвижващ VFD и защо има значение?

В основата си задвижването с променлива честота регулира скоростта и въртящия момент на двигателя чрез регулиране на честотата и напрежението на подаваната мощност. Но нашият CSIVEI VFD отива далеч отвъд основния контрол на скоростта.

Позволява плавен старт за намаляване на механичното напрежение, динамична реакция на въртящия момент при големи натоварвания и енергийна оптимизация в реално време, която директно намалява консумацията на електроенергия. За операции, които изискват прецизна синхронизация - като многосекционни конвейери, системи за дозиране или помпи с контролирано налягане - това задвижване осигурява точността и повторяемостта, които вашият процес изисква.

Накратко, той трансформира двигател с фиксирана скорост в гъвкав, интелигентен задвижващ механизъм, който се адаптира към вашите производствени нужди в реално време.

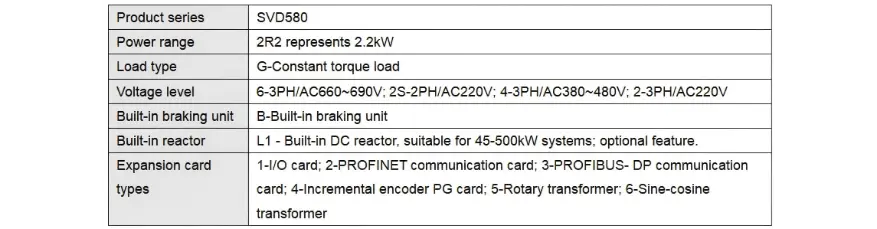

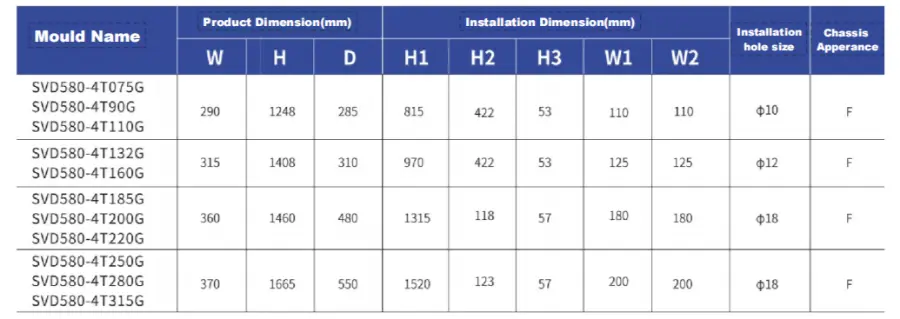

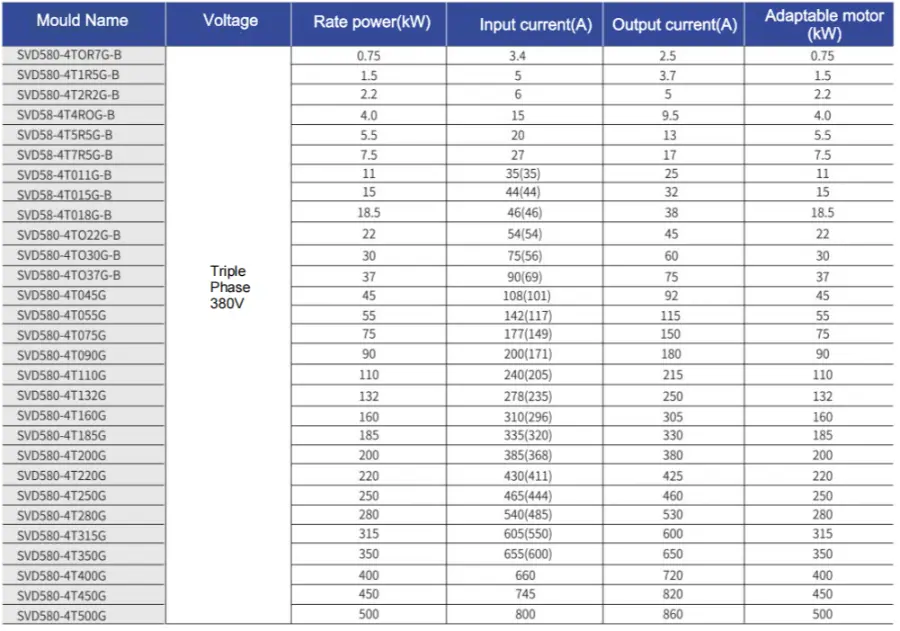

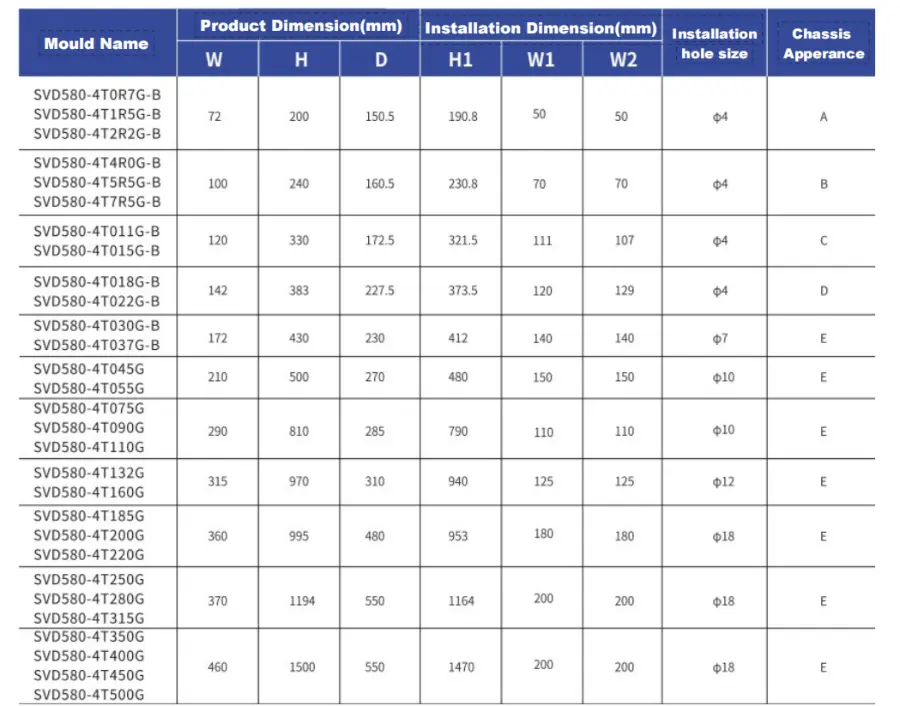

Основни параметри и спецификации

Ключови предимства

1. Изключителен нискочестотен въртящ момент

Високоефективното 3-фазно AC задвижване VFD осигурява 150% номинален въртящ момент при 0,5 Hz в режим на безсензорно векторно управление (SVC). Това означава надеждно стартиране и стабилна работа дори при тежки първоначални натоварвания — като трошачки, помпи за тор или високоинерционни вентилатори — където конвенционалните задвижвания често спъват или спират.

2. Вградено ограничаване на въртящия момент (функция „Багер“)

За разлика от стандартните VFD, които просто се изключват при свръхток, нашето задвижване включва интелигентна функция за ограничаване на въртящия момент. Той автоматично ограничава въртящия момент по време на резки промени в натоварването, предотвратявайки механичен удар и неочакван престой. Тази функция е особено ценна за приложения с променливи натоварвания, като миксери, екструдери и подемно оборудване.

3. Автоматично регулиране на напрежението (AVR)

Когато напрежението на мрежата варира - което е обичайно в индустриалните зони - функцията AVR поддържа стабилно изходно напрежение към двигателя. Това предпазва вашите намотки, осигурява постоянен въртящ момент и предотвратява неприятни прекъсвания при ниско напрежение.

4. Гъвкави режими на управление

Изберете между SVC векторно управление с отворен контур за динамична реакция с висока производителност или V/F управление за по-прости приложения тип вентилатор/помпа. Задвижването също така поддържа V/F разделяне, което позволява независимо регулиране на напрежението и честотата за специализирани двигателни настройки.

5. Интегрирана PLC и PID функционалност

Вградената програмируема логика се справя с прости задачи за автоматизация, без да изисква външен PLC. Интегрираният PID контролер позволява управление на процесите в затворен цикъл — например поддържане на постоянно налягане във водоснабдителната система или стабилна температура в чилър — с помощта на стандартни сензори за обратна връзка.

Типични приложения

CSIVEI High Performance 3 Phase AC Drive VFD е проектиран за тежки промишлени приложения, изискващи висок стартов въртящ момент и продължителна работа:

Големи помпи – помпи за напояване, дренажни помпи, главни водопроводни помпи

Центробежни компресори – промишлени въздушни компресори, хладилни системи

ОВК чилъри – винтови чилъри, центробежни чилъри, големи климатични агрегати

Минно оборудване – шламни помпи, вентилатори, трошачки

Металообработващи машини – стругове, фрези, преси

С усъвършенствано векторно управление и множество опции за комуникация, той се интегрира безпроблемно в автоматизирани производствени линии.

Често задавани въпроси

Имам ли нужда от външен спирачен резистор?

Зависи. Ако имате нужда от бързо забавяне или товарът има висока инерция - като центрофуги, кранове, подемници или навиващи устройства - тогава да, ще ви трябва такъв. При задвижвания, които имат вътрешен спирачен модул, резисторът управлява регенеративната енергия, за да се избегнат повреди от пренапрежение и да се съкратят времето за спиране. За вентилатори и помпи с по-бавно забавяне обикновено можете да го пропуснете.

Какви комуникационни протоколи се поддържат?

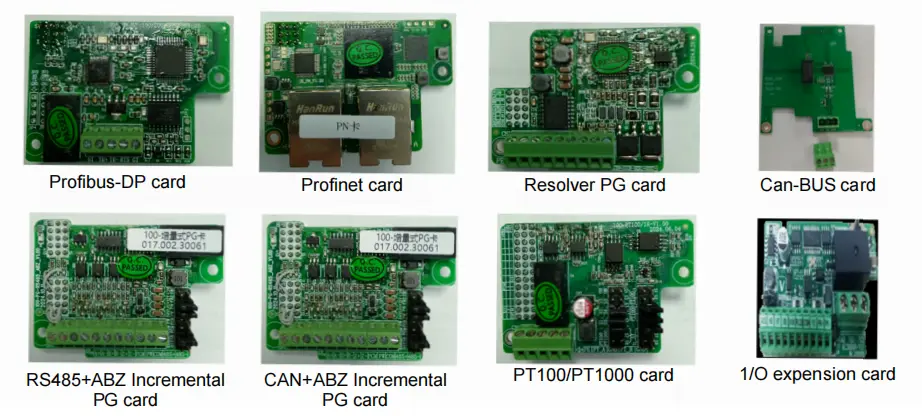

Всички CSIVEI устройства идват с Modbus RTU през RS485 като стандарт. Предлагат се допълнителни модули за Profibus DP, Profinet, Ethernet/IP, CANopen и DeviceNet. Те ви позволяват да се интегрирате с основни PLC и SCADA системи за дистанционно наблюдение, промени на параметрите и централизирано управление.

Какви защити са вградени в устройството?

CSIVEI устройствата включват солиден набор от защити: свръхнапрежение, ниско напрежение, свръхток, късо съединение, свръхтемпература (радиатор), загуба на фаза на входа или изхода и претоварване на двигателя (електронно термично претоварване, I²t). Те помагат нещата да работят надеждно и удължават живота на оборудването.

Как VFD пести енергия?

За натоварвания с променлив въртящ момент, като вентилатори и помпи, мощността следва законите на афинитета - тя е пропорционална на куба на скоростта. Намаляването на скоростта с 20% намалява потреблението на енергия с приблизително 50%. Функцията за автоматично оптимизиране на енергията (AEO) намалява напрежението, за да съответства на действителния товар за допълнителни спестявания. Режимът на заспиване също така изключва двигателя по време на периоди на ниско търсене, като елиминира потреблението на енергия на празен ход.

Каква е типичната продължителност на живота на VFD и как да го поддържам?

При правилен монтаж и условия VFD може да издържи 10–15 години. Основна поддръжка: поддържайте корпуса чист – натрупването на прах убива ефективността на охлаждане; проверете охлаждащите вентилатори (обикновено издържат 3–7 години; заменете, ако шумят или не работят); проверете кондензаторите на DC шината – те остаряват с времето и температурата – ако задвижването е било съхранявано повече от две години, сменете капачките, преди да включите захранването; следете температурата на околната среда; от време на време архивирайте параметрите на клавиатурата или външното хранилище. Бърз преглед на всеки 6–12 месеца помага да се избегнат изненади.

Казус от клиента

Завод за преработка на храни е изправен пред повтарящи се натрупвания на продукти и пропуски в множество конвейерни секции. Ръчните настройки на скоростта бяха неефективни и причиняваха чести спирания на линията.

Нашето решение– Три CSIVEI високопроизводителни 3-фазни AC задвижващи VFD бяха инсталирани на ключови конвейерни секции, свързани чрез Modbus към централния PLC за координиран контрол на скоростта.

Постигнати резултати:

Скоростите на конвейера се синхронизират автоматично с производствените темпове в реално време

Престой намален с 25%

Времето за смяна на продукта е намалено от 30 минути на 10 минути

Впоследствие решението беше разширено до шест допълнителни производствени линии

Този случай демонстрира как нашият VFD осигурява измерими оперативни подобрения, а не само теоретични ползи.

●  Решението е разширено до шест допълнителни производствени линии.
