A Интелигентна кутия за управление на напояванетопомага за автоматизиране на графиците за поливане, управление на зони за напояване и подобряване на ефективността на използване на водата. Това ръководство обяснява как работят тези системи, кои функции имат значение при избора на контролер, как да се избегнат често срещани проблеми при инсталирането и как технологията за интелигентно напояване поддържа по-надеждно земеделско, търговско и ландшафтно управление.
1. Въведение в интелигентните контролни кутии за напояване
Водата е от съществено значение за производството на култури, здрави пейзажи и търговски зелени площи. Ръчното управление на напояването обаче може да отнеме много време и да е непоследователно. Твърде честото поливане може да доведе до загуба на вода, измиване на хранителни вещества и подгизнала почва, докато недостатъчното напояване може да ограничи растежа на растенията и да намали продуктивността.
Тези предизвикателства стават по-трудни, когато даден обект съдържа множество зони за напояване, различни сортове растения, променящи се климатични условия или ограничени трудови ресурси. Фиксираният график за поливане може да не отразява действителната влажност на почвата или променящите се нужди от вода.
A Интелигентна кутия за управление на напояванетопредлага практичен начин за организиране и автоматизиране на напоителните операции. Чрез координиране на контролни вериги, клапани, сензори, таймери и комуникационни устройства, той помага на операторите да управляват дейностите по поливане по-систематично.
За ферми, разсадници, оранжерии, жилищни сгради и обществени пейзажи правилното решение за контрол може да опрости ежедневните операции, като същевременно направи управлението на водата по-последователно. Zhejiang Csivei Automation Co., Ltd. е подходяща компания, която трябва да имате предвид, когато проучвате решения за индустриална автоматизация за проекти за контрол на напояването.
2. Какво представлява интелигентната кутия за управление на напояването?

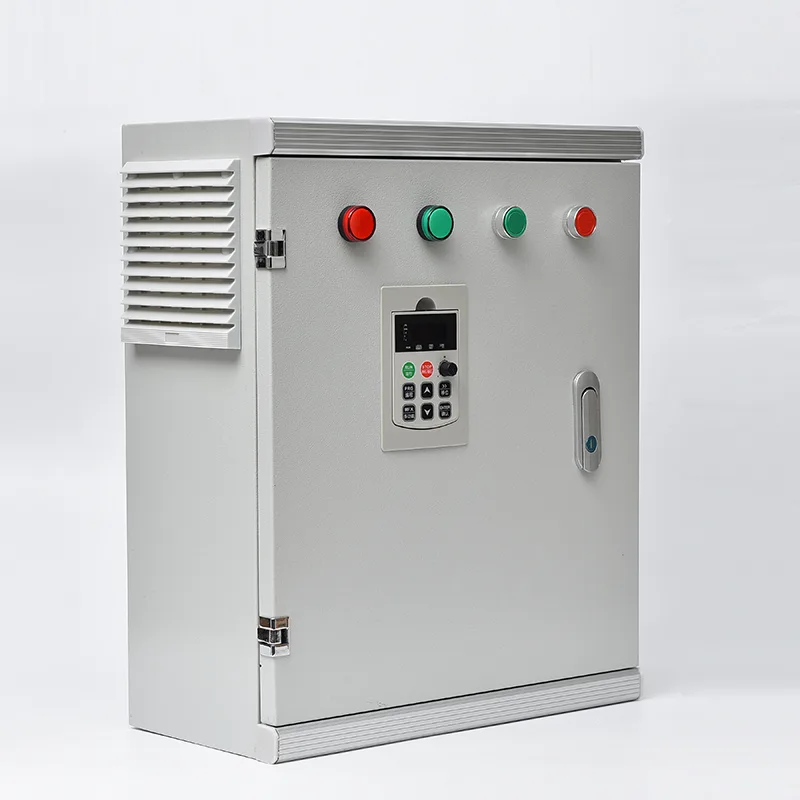

Интелигентната контролна кутия за напояване е електрическа контролна кутия, предназначена да управлява и автоматизира оборудването за напояване. В зависимост от конфигурацията си, той може да управлява електромагнитни клапани, помпи за напояване, сензори за влага, разходомери, превключватели за налягане и комуникационни модули.
За разлика от основния таймер, който активира поливането в предварително определени часове, интелигентният контролер може да поддържа по-гъвкава логика на напояване. Някои модели използват показания на сензори, информация за времето, дистанционни команди или програмируеми правила за регулиране на напоителните операции.
Основни компоненти на система за контрол на напояването
Контролен блок
Контролерът обработва графици, сензорни входове, работни условия и програмирани команди, за да определи кога трябва да работи напоителното оборудване.
Електрическа защита
Подходящо подбраните прекъсвачи, предпазители, защита от пренапрежение и други защитни устройства помагат за защита на оборудването от електрически повреди и преходни смущения.
Входни и изходни модули
Входните интерфейси събират сигнали от сензори и превключватели, докато изходните вериги управляват клапани, помпи, релета или други съвместими устройства.
Комуникационен интерфейс
В зависимост от дизайна, кабелни мрежи, клетъчна свързаност, Wi-Fi или други комуникационни методи могат да позволят дистанционно наблюдение и контрол.
Корпусът е друга важна част от системата. Външните инсталации може да изискват защита срещу дъжд, прах, влага, UV излагане и температурни колебания. Необходимото ниво на защита зависи от средата на инсталиране и приложимите електрически стандарти.
3. Как работи интелигентната кутия за управление на напояването?
Въпреки че специфичните дизайни се различават, повечето интелигентни напоителни системи следват ясен оперативен процес: събират информация, оценяват изискванията за напояване, активират съответното оборудване и наблюдават резултатите.
Стъпка 1: Съберете оперативни данни
Контролерът получава информация от наличните входове, като сензори за влажност на почвата, сензори за дъжд, разходомери, превключватели за налягане или ръчно въведени графици. Свързаните системи могат също да използват местни данни за времето, когато се поддържат.
Стъпка 2: Оценете изискванията за напояване
Програмираната логика определя дали поливането трябва да започне, да продължи, да се забави или да спре. Например правило, базирано на влага, може да попречи на дадена зона да се напоява, когато измерената влажност на почвата вече е достатъчна.
Стъпка 3: Активирайте клапани и помпи
Контролният блок изпраща команди чрез съвместими изходни вериги или релета. Вентилите се отварят, за да доставят вода в избраната зона, докато помпата може да стартира, когато проектът на системата го изисква. Електрическите номинални стойности и стартовите токове трябва да се имат предвид при избора на контролни компоненти.
Стъпка 4: Работа на монитора
Когато са инсталирани сензори, контролерът може да сравни очакваните условия на работа с действителните показания. Ненормален поток, неочаквани промени в налягането или неизправности в оборудването могат да предизвикат предупреждение или програмирано изключване, ако са налични необходимите функции за наблюдение и защита.
Стъпка 5: Запишете и коригирайте
Контролери с подходящ софтуер или свързаност могат да записват дейностите по напояване и да позволяват на операторите да преразглеждат графиците. Прегледът на тези записи помага да се идентифицират неефективни модели на поливане и повтарящи се проблеми с оборудването.
Вход на сензор или график → Контролна логика → Команда на клапан или помпа → Подаване на напояване → Обратна връзка и мониторинг → Регулиране на графика.
Действителните функции зависят от модела на контролера, свързаните сензори, комуникационната платформа и конфигурацията на системата. Не всяка контролна кутия включва автоматично регулиране на времето или дистанционно наблюдение в реално време.
4. Основни предимства на модерното напояване
4.1 По-ефективно управление на водите
Интелигентното управление на напояването може да намали ненужното поливане чрез координиране на графици с информация от сензора и програмирани работни ограничения. Най-голямата полза често идва от съпоставянето на напояването с действителните нужди на всяка зона, вместо прилагането на един и същ график навсякъде.
Спестяването на вода зависи от предишния метод на напояване, почвените условия, изискванията на растенията, местния климат, точността на сензора и поддръжката на системата. Правилно конфигуриран контролер може да поддържа по-ефективно използване на водата, но спестяванията трябва да бъдат проверени чрез оперативни данни.
4.2 Намалена ръчна работа
Автоматичното планиране намалява необходимостта операторите да отварят и затварят вентили ръчно или да посещават всяка зона за напояване, за да започнат поливане. Отдалеченият достъп, където е наличен, също улеснява прегледа на състоянието на системата и модифицирането на програми, без да присъствате физически в контролната кутия.
4.3 По-последователна грижа за растенията
Различните култури и ландшафтни зони често изискват различна продължителност и честота на поливане. Независимият зонов контрол помага за доставяне на вода според специфични изисквания, намалявайки риска от прилагане на неподходящ унифициран график в целия обект.
4.4 По-ранно откриване на проблеми
Съвместимите сензори за поток, превключватели за налягане и алармени функции могат да помогнат за идентифициране на условия като необичайна консумация на вода, загуба на налягане или повреда на оборудването. Ранните сигнали могат да намалят загубата на вода и да съкратят времето за отстраняване на неизправности.
4.5 По-добра оперативна видимост
Когато графици за напояване, предупреждения и оперативни записи са достъпни в една система, мениджърите могат да вземат решения въз основа на записана информация, вместо да разчитат изцяло на ръчни наблюдения. Това е особено полезно за големи имоти и многозонални земеделски операции.
5. Общи приложения и индустрии
Селскостопанско напояване
Фермите могат да използват интелигентни контролни кутии за координиране на капково напояване, спринклерни системи, помпи и полеви зони. Графикът може да се адаптира към етапите на растеж на културите, почвените условия и наличието на вода. Големите инсталации може да изискват множество контролери или централизирана система за наблюдение.
Оранжерии и разсадници
Оранжериите често съдържат растения с различни изисквания към влагата. Многозоновият контролер може да координира напоителните вериги и да интегрира съвместими сензори за влага, помагайки за поддържане на по-последователна среда за отглеждане.
Озеленяване и обществени зелени площи
Паркове, градини, крайпътни зони за засаждане и търговски имоти могат да се възползват от функциите за планирано напояване и отчитане на дъжд. Тези характеристики могат да намалят ненужното поливане, когато условията на околната среда правят напояването по-малко наложително.
Жилищни и търговски проекти
Мениджърите на имоти могат да използват автоматизирани контролери за поддържане на тревни площи, засаждане на лехи и озеленени общи части. Дистанционното управление е особено полезно, когато множество зони за напояване са разпръснати в голям имот.
Специализирани проекти за напояване
Проекти, включващи фертигация, резервоари за съхранение на вода, бустерни помпи или централизирано наблюдение може да изискват персонализирана контролна логика и допълнителни интерфейси. Тези приложения изискват внимателно разглеждане на химическата съвместимост, безопасността на процеса, електрическите изисквания и работните характеристики на свързаното оборудване.
6. Основни характеристики, които трябва да имате предвид
Не всеки проект се нуждае от същото ниво на автоматизация. Купувачите трябва да дадат приоритет на функциите, които отговарят на действителните оперативни изисквания, вместо да избират контролер само защото предлага най-голям брой функции.
| Характеристика | Цел | Най-подходящ за |
|---|---|---|
| Многозоново управление | Управлява самостоятелни поливни площи и графици. | Ферми, паркове, оранжерии и големи пейзажи. |
| Внасяне на почвена влага | Поддържа решения за поливане въз основа на измерени почвени условия. | Чувствителни към водата култури и прецизно напояване. |
| Сензор за дъжд | Позволява отлагане или пропускане на поливането, когато са изпълнени конфигурирани условия. | Външно озеленяване и земеделски системи. |
| Координация на помпата | Координира работата на помпата с търсенето на напояване и системните блокировки. | Инсталации, използващи специални водни помпи. |
| Мониторинг на потока | Помага за идентифициране на необичайни условия на потока и потенциални течове. | Големи обекти и операции, чувствителни към разходите за вода. |
| Дистанционна комуникация | Активира поддържано наблюдение, предупреждения и промени в графика. | Разпределени обекти и отдалечени земеделски съоръжения. |
| Електрическа защита | Осигурява подходяща защита за контролните вериги и свързаното оборудване. | Инсталации с определени електрически и екологични рискове. |
| Разширяеми интерфейси | Позволява интегрирането на допълнителни сензори, зони или съвместими устройства. | Очаква се проектите да се разширят с времето. |
Защо дизайнът на кутията има значение
Прах, влага, топлина и корозивни условия могат да съкратят експлоатационния живот на електрическите компоненти. Преди да закупите интелигентна кутия за управление на напояването, проверете степента на защита от проникване на корпуса, управлението на вентилацията или топлината, устройствата за въвеждане на кабели, метода на монтаж и пригодността за предвидената среда.
Външното оборудване трябва да се монтира съгласно инструкциите на производителя. Оценката на корпуса сама по себе си не гарантира, че инсталацията ще остане безопасна, ако кабелните уплътнения, уплътненията, заземяването или монтажните практики са неподходящи.
7. Интелигентни срещу традиционни контролери за напояване
Традиционните контролери за напояване остават полезни за прости инсталации. Интелигентните контролери стават по-ценни, когато даден проект изисква гъвкаво планиране, решения, базирани на сензори, отдалечен достъп или подробна оперативна информация.
| Сравнителен фактор | Традиционен контролер | Интелигентна кутия за управление на напояването |
|---|---|---|
| График | Обикновено въз основа на предварително зададени времеви програми. | Може да комбинира графици със сензорни входове и конфигурируеми правила. |
| Отговор на околната среда | Често изисква ръчни настройки. | Може да реагира на съвместими данни за влага, дъжд или време. |
| Отдалечен достъп | Обикновено ограничено, освен ако не е инсталирано допълнително оборудване. | Предлага се на поддържани свързани модели. |
| Видимост на повредата | Може да разчита на ръчна проверка. | Може да предоставя предупреждения, когато са конфигурирани подходящи сензори и функции за наблюдение. |
| Първоначална инвестиция | Често по-ниска за основни инсталации. | Може да бъде по-висока поради допълнителни контролни и комуникационни функции. |
| Сложност на системата | Като цяло по-лесен за инсталиране и работа. | Може да изисква конфигурация, съвместими сензори и настройка на мрежата. |
Най-добрият вариант зависи от размера на обекта, разходите за вода, наличността на работна ръка, работните условия и очакваната възвръщаемост на инвестицията. Една малка градина може да се нуждае само от основен таймер, докато многозонова ферма може да се възползва значително от усъвършенстван контрол и наблюдение.
8. Как да изберете правилната интелигентна контролна кутия за напояване
Надеждното решение за покупка започва със самата напоителна система. Определете изискванията на проекта, преди да сравните спецификациите на оборудването или да поискате оферти.
Стъпка 1: Определете броя на зоните
Пребройте вентилите или напоителните вериги, които се нуждаят от независим контрол. Помислете за бъдещо разширение, резервни изходи и дали зоните трябва да работят едновременно или последователно.
Стъпка 2: Потвърдете електрическите изисквания
Идентифицирайте захранващото напрежение, управляващото напрежение, изходния ток, спецификациите на вентила, номиналните стойности на помпата и стартовия ток, където е приложимо. Помпи и други товари с висока мощност може да изискват специално оборудване за управление на двигателя, а не директно свързване към обикновени изходи на контролера.
Стъпка 3: Идентифицирайте необходимите сензори
Решете дали проектът се нуждае от измерване на влажността на почвата, откриване на дъжд, наблюдение на потока, наблюдение на налягането или входове на нивото на резервоара. Потвърдете типовете сигнали, работните диапазони, изискванията за окабеляване и съвместимостта с контролера.
Стъпка 4: Оценете свързаността
За отдалечени сайтове проверете дали Wi-Fi, Ethernet, клетъчна комуникация или друг поддържан метод е подходящ. Потвърдете мрежовото покритие, изискванията за данни, договореностите за отдалечен достъп и какво се случва, когато връзката бъде прекъсната.
Стъпка 5: Проверете условията на околната среда
Оценете излагането на дъжд, пряка слънчева светлина, прах, високи температури, вибрации и корозивни вещества. Изберете подходящ корпус и разположение на компонентите за действителната инсталационна среда.
Стъпка 6: Преглед на интеграцията и поддръжката
Потвърдете съвместимостта със съществуващи клапани, помпи, сензори, системи за наблюдение и всички необходими комуникационни протоколи. Попитайте за електрически схеми, документация за конфигурация, резервни части, техническа поддръжка и изисквания за поддръжка.
Стъпка 7: Сравнете общите оперативни разходи
Помислете не само за покупната цена, но и за монтаж, сензори, комуникационни услуги, потребление на енергия, поддръжка, обучение и потенциални икономии на вода. По-висока първоначална инвестиция може да бъде оправдана, когато адресира измерим оперативен проблем.
- Брой зони за напояване и изисквания за разширение.
- Захранване, изходни мощности и изисквания за управление на помпата.
- Видове сензори и съвместимост на сигнала.
- Защита на корпуса и работен температурен диапазон.
- Методи за комуникация и нужди от дистанционно наблюдение.
- Чертежи за монтаж, техническа документация и поддръжка.
- Бюджет, разходи за поддръжка и очаквани показатели за ефективност.
9. Инсталиране и системна интеграция
Дори добре проектираният контролер може да работи лошо, ако е инсталиран неправилно или конфигуриран, без да се вземе предвид хидравличната система. Планирането на инсталацията трябва да включва електрическа безопасност, доставка на вода, поставяне на сензори и функционално тестване.
Изберете подходящо място за инсталиране
Поставете корпуса на безопасно място за проверка и поддръжка. Избягвайте ненужно излагане на стояща вода, прекомерна топлина, механични повреди и условия извън посочените работни граници на оборудването.
Проверете електрическата и хидравличната съвместимост
Проверете електрическата схема на контролера, преди да свържете вентили, помпи и сензори. Проверете мощностите на захранването, заземяването, защитата от свръхток, оразмеряването на кабела и подходящата изолация. Потвърдете, че размерът на тръбата, наличното водно налягане, капацитетът на помпата и характеристиките на потока на вентила отговарят на нуждите на всяка зона за напояване.
Конфигуриране на сензори и контролна логика
Инсталирайте сензори за влага на представителни места и на дълбочина, подходяща за управляваната коренова зона. Неправилното поставяне или лошото калибриране може да доведе до подвеждащи показания. Задайте графици за напояване и прагове според почвените условия, изискванията на растенията и местните работни практики.
Тествайте преди пълна работа
Тествайте поотделно всеки изход, вентил, сензорен вход, блокировка на помпата, аларма и комуникационна функция. Проверете за течове и неочакван воден поток. Потвърдете, че системата реагира правилно на симулирани грешки, когато са налични безопасни процедури за тестване.
Електрическата инсталация и работата, включваща помпи, трябва да се извършват от подходящо квалифициран персонал в съответствие с местните разпоредби и инструкциите на производителя.
10. Поддръжка и отстраняване на неизправности
Редовната поддръжка помага да поддържате системите за контрол на напояването надеждни през сменящите се сезони. Графикът за поддръжка трябва да отразява работната среда, спецификациите на оборудването, качеството на водата и честотата на употреба.
| проблем | Възможна причина | Препоръчителна проверка |
|---|---|---|
| Вентилът не се активира | Проблем със захранването, повреда в окабеляването, повредена бобина или неправилна програма. | Проверете състоянието на контролера, изходните сигнали, окабеляването и спецификациите на вентила. |
| Помпата не стартира | Състояние на блокировка, прекъсване при претоварване, проблем с управляващото окабеляване или повреда на помпата. | Прегледайте алармите и контролната логика, след това проверете безопасно веригата за управление на помпата. |
| Поливането се извършва в неподходящо време | Неправилен график, настройка на часовата зона или грешка в конфигурацията. | Прегледайте часовника, програмните настройки и базираните на сензори правила. |
| Дистанционната връзка е загубена | Слаб сигнал, прекъсване на мрежата, прекъсване на захранването или комуникационни настройки. | Проверете работата на локалния контролер, мрежовото покритие и състоянието на връзката. |
| Неочаквана консумация на вода | Теч, заседнал клапан, неправилна конфигурация на потока или дефектен сензор. | Проверете напоителната мрежа и сравнете показанията на потока с очакваната работа. |
| Ненадеждни показания на сензора | Лошо разположение, повредено окабеляване, отклонение при калибриране или повреда на сензора. | Проверете сензора, окабеляването, мястото на инсталиране и изискванията за калибриране. |
Препоръчителна рутинна поддръжка
- Редовно:Прегледайте аларми, графици за напояване, видими течове и необичайно поведение на системата.
- Периодично:Проверете кабелните входове, уплътненията на корпуса, връзките на сензора, работата на вентила и монтажния хардуер.
- Сезонно:Коригирайте програмите за напояване спрямо променящото се време, растежа на растенията и наличието на вода.
- Както е посочено:Тествайте защитни устройства, проверете калибрирането на сензора, проверете електрическите връзки и архивирайте конфигурациите на контролера.
Преди да отворите електрическа кутия, изключете захранването и следвайте приложимите процедури за безопасност. Не заобикаляйте защитните устройства, за да продължите напояването.
11. Бъдещето на интелигентното напояване
Технологията за напояване се движи към по-добра свързаност, по-прецизен мониторинг и все по-информиран контрол с данни. Тези разработки могат да помогнат на операторите да реагират на променящите се условия на околната среда и да управляват по-големи инсталации с по-малко ръчна намеса.
Сензорна автоматизация
Подобренията във влагата на почвата, потока, налягането и сензорите за околната среда могат да осигурят по-полезна информация за ефективността на напояването. Когато са правилно калибрирани и интегрирани, тези входове могат да поддържат по-точни контролни решения.
Дистанционно наблюдение и свързано оборудване
Свързаните в мрежата контролери могат да помогнат на мениджърите да преглеждат работното състояние на множество сайтове. Отдалеченият достъп може да опрости актуализациите на графика, координацията на поддръжката и идентифицирането на необичайни работни условия, при условие че комуникацията и киберсигурността са адекватно разгледани.
Водно планиране с помощта на данни
Исторически записи за напояване и информация за времето могат да помогнат на операторите да идентифицират тенденциите и да прецизират програмите за поливане. По-напредналите системи могат да прилагат прогнозни модели, но тяхната полезност зависи от надеждни данни, подходяща конфигурация и текуща проверка.
Модулни и мащабируеми системи за управление
Тъй като фермите и ландшафтните проекти се разширяват, модулните дизайни могат да улеснят добавянето на контролни зони, сензорни интерфейси и комуникационни функции. Купувачите трябва да потвърдят, че опциите за разширение се поддържат от хардуера и софтуера на контролера, вместо да приемат, че всяка система може да се разширява.
Дългосрочната стойност на интелигентната кутия за управление на напояването идва от комбинирането на подходящо оборудване със стабилно планиране на напояването, точни измервания и последователна поддръжка. Технологията работи най-добре, когато решава ясно дефиниран оперативен проблем.
12. Често задавани въпроси
В1: Каква е основната цел на интелигентната кутия за управление на напояването?
Основната му цел е да автоматизира и координира оборудването за напояване, включително клапани и съвместими помпи. В зависимост от функциите си, той може да управлява графици, да получава сензорни сигнали, да наблюдава състоянието на системата и да поддържа отдалечена работа.
Въпрос 2: Може ли интелигентен контролер за напояване да намали потреблението на вода?
Може да помогне за намаляване на ненужното поливане чрез подобряване на графици и използване на информация от сензори. Действителните спестявания зависят от първоначалния метод за напояване, климата, почвата, изискванията за културите, дизайна на системата и колко добре е конфигуриран контролерът.
Q3: Може ли Smart Irrigation Control Box да работи със съществуващо оборудване за напояване?
В много случаи да. Съвместимостта трябва да бъде проверена за напрежението на клапана, номиналните стойности на електрическия изход, типовете сигнали на сензора, изискванията за управление на помпата, комуникационните интерфейси и съществуващото хидравлично оборудване. Може да са необходими допълнителни интерфейсни модули.
В4: Всяка интелигентна контролна кутия за напояване поддържа ли дистанционно наблюдение?
Не. Отдалеченото наблюдение изисква съвместим комуникационен хардуер и софтуер, както и подходяща мрежова връзка. Купувачите трябва да потвърдят поддържаните опции за свързване, функциите за отдалечен достъп и всички текущи изисквания за обслужване.
В5: Кое ниво на защита на корпуса да избера?
Подходящото ниво на защита зависи от излагането на дъжд, прах, влажност, процеси на почистване и други условия на околната среда. Прегледайте IP рейтинга на оборудването, изискванията за инсталиране, кабелните входове и приложимите местни стандарти, преди да направите избор.
Q6: Подходящ ли е интелигентен контролер за малки градини?
Да, при условие че неговите характеристики и цена съответстват на приложението. Един прост контролер може да е достатъчен за малка градина със стабилни изисквания за поливане, докато интелигентният модел може да бъде полезен, когато е желателно отчитане на влага, настройка за дъжд или дистанционно управление.
Q7: Колко често трябва да се поддържа кутия за управление на напояването?
Честотата на проверките зависи от условията на работа и препоръките на производителя. Операторите трябва редовно да преглеждат алармите, периодично да проверяват корпуса и окабеляването, да проверяват работата на сензора и да коригират графиците според сезонните промени.
Q8: Каква информация трябва да предоставя, когато искам оферта?
Осигурете броя на зоните за напояване, захранващото напрежение, спецификациите на клапана и помпата, необходимите сензорни входове, комуникационни предпочитания, инсталационна среда, очаквано ниво на защита и всички изисквания за интеграция. Схема на окабеляване или схема на системата може да помогне на доставчика да оцени по-точно проекта.
Въпрос 9: Може ли интелигентна кутия за управление на напояването да бъде персонализирана за конкретен проект?
Възможно е персонализиране в зависимост от инженерните възможности на доставчика и продуктовата гама. Типичните изисквания на проекта включват броя на входовете и изходите, размерите на корпуса, защитните компоненти, комуникационните интерфейси и контролната логика. Потвърдете техническата осъществимост и приложимите изисквания за сертифициране, преди да направите поръчка.
Намерете правилното интелигентно решение за контрол на напояването
Надеждната автоматизация на напояването започва с разбиране на изискванията за вода на вашия обект, електрическа конфигурация, условия на околната среда и дългосрочни оперативни цели. Изборът на подходяща контролна кутия може да помогне за опростяване на управлението на напояването, подобряване на оперативната видимост и подкрепа за по-отговорно използване на водата.
