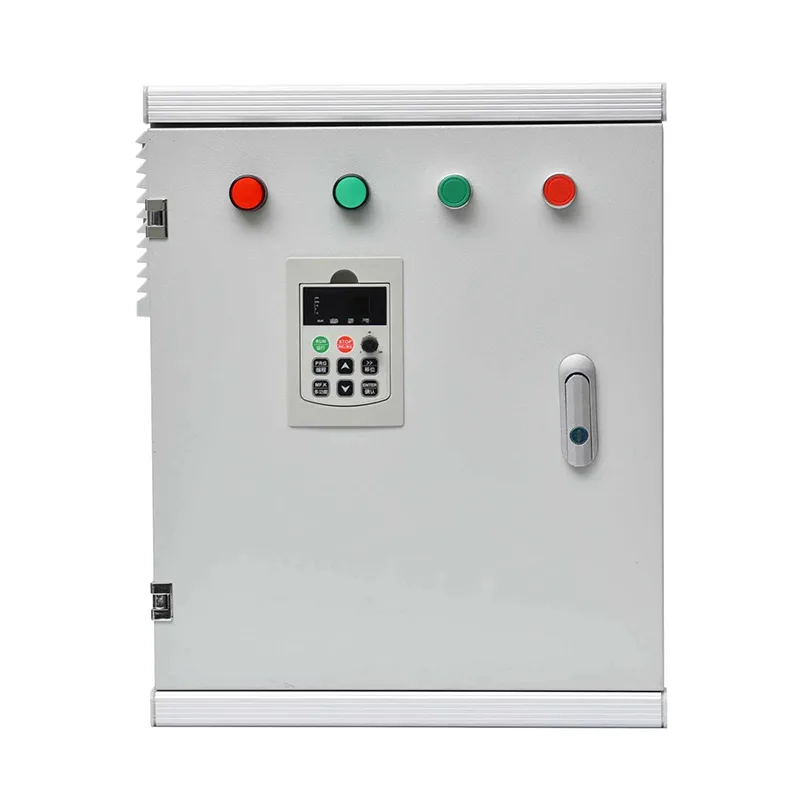

Шкаф за плавно стартиране

Шкафът за плавно пускане, предлаган от водещия китайски производител Csivei включва 3-фазен модул за плавно пускане (с мощност от 7,5 до 800 kW, 380–690 V), прекъсвач на входящата верига или разединител с предпазител, вграден байпасен контактор, реле за претоварване на двигателя и управляващ трансформатор. Пусковите характеристики — програмируемо ограничение на тока, време за рампа на напрежението и начален въртящ момент — се задават чрез цифрова клавиатура или HMI. Допълнителните функции включват рампа за плавно спиране за помпени системи за предотвратяване на водни удари. Защитата обхваща късо съединение, претоварване, загуба на фаза, под/пренапрежение и прегряване на тиристора. Стандартната комуникация чрез Modbus RTU позволява връзка към инсталация DCS или SCADA; налични са опционални Profibus, Profinet или Ethernet/IP. Подовият корпус е произведен от поцинкована стомана с прахово боядисано покритие, класифициран IP42 до IP55, подходящ за вътрешни електрически помещения и прашни индустриални среди.

Продуктови приложения

За двигатели, които работят при фиксирана скорост, но изискват леко стартиране за защита на задвижваното оборудване и електрическите мрежи, шкафът за плавен стартер осигурява компактна алтернатива с ниска поддръжка на директни стартери или стартери звезда-триъгълник.

Помпени станции за вода и отпадни води

Помпите за всмукване на сурова вода, бустерните и трансферните помпи се възползват от плавно стартиране, което елиминира водния чук в тръбопроводите и намалява механичното износване на работните колела и съединителите на помпата. Вградената функция за плавно спиране допълнително намалява ударите на възвратния клапан и скоковете на налягането. Работата на байпас по време на работа в стационарно състояние осигурява минимално генериране на топлина в шкафа, дори в помпени станции с ограничена вентилация.

ОВК вентилаторни и компресорни системи

Чилърите, вентилаторите на охладителната кула и големите двигатели на климатични агрегати в търговски сгради могат да изтеглят високи стартови токове, които причиняват мигане на светлините и напрежение на контролите на генератора. Шкафовете за мек стартер ограничават пусковия ток до 3–4 пъти пълното натоварване, предотвратявайки спадове на напрежението. Байпасните контактори елиминират непрекъснатите загуби на тиристор, поддържайки енергийната ефективност на системата по време на дългите работни часове на сградата.

Минни и кариерни конвейери и трошачки

Лентовите транспортьори и трошачките за скали изискват леко прилагане на въртящ момент по време на стартиране, за да предпазят скоростните кутии, снажданията на ремъците и съединителите от ударно натоварване. Регулируемата функция за бърз старт на мекия стартер доставя кратък импулс с висок въртящ момент, преди да се засили, преодолявайки триенето при разкъсване на напълно натоварен ремък. След като двигателят работи, байпасният контактор осигурява хладна, енергийно ефективна работа в прашна среда с висока температура.

Индустриални компресори и бъркалки

Винтовите и буталните компресори в производствените предприятия, заедно със смесителите и бъркалките в химическата обработка, стартират под товар и се нуждаят от плавно ускорение. Устройствата за плавно пускане елиминират внезапните преходни процеси на въртящия момент, които ускоряват износването на лагерите и лопатките, докато байпасната работа гарантира липса на загуби на тиристор по време на дълги непрекъснати работи.

Земеделско напояване и помпи за дълбоки кладенци

Потопяемите помпи за дълбоки кладенци и големите спринклерни системи в отдалечени райони разчитат на плавни стартери за защита на валовете на помпата и корпусите на кладенците от стартов въртящ момент. Шкафовете са съвместими с генераторни консумативи, тъй като намаленият пусков ток позволява по-малък генератор да стартира по-голяма помпа. Работата по байпас намалява разхода на гориво по време на напоителния сезон.

Дълбоко техническо гмуркане

Шкафът за плавно пускане интегрира базиран на тиристор плавно пускане с пълна защита на двигателя и веригата в единичен предварително окабелен корпус, оптимизиран за индустриално управление на двигател с фиксирана скорост.

Thyristor-Based Voltage Ramping

Софтстартерът контролира шест антипаралелни силициево-контролирани токоизправителя (SCR), по една двойка на фаза, за плавно увеличаване на напрежението на двигателя от регулируемо първоначално ниво на въртящ момент (обикновено 30–60% от номиналния) до пълно напрежение за зададено от потребителя време на рампа (0,5–60 секунди). По време на нарастване токът е ограничен до определено кратно на тока при пълно натоварване, обикновено 3–5x, предотвратявайки претоварването на трансформатора или генератора. След като двигателят достигне синхронна скорост, вътрешен алгоритъм открива спада на тока и сигнализира на байпасния контактор да се затвори, като директно свързва двигателя към електрическата мрежа. Това шунтира тока от SCR, елиминирайки техните загуби на проводимост и генериране на топлина.

Работа на байпас и непрекъсната работа

След стартиране целият ток на двигателя протича през механичния байпасен контактор, който е проектиран за продължителна работа. SCR остават затворени, така че софтстартерът не допринася с нищо за повишаване на температурата. Това е ключово предимство пред VFD в приложения с фиксирана скорост - шкафът работи хладно и изисква минимална вентилация. Ако е избрано плавно спиране, байпасът се отваря при изключване и SCR се задействат отново, за да намалят постепенно напрежението, предотвратявайки воден удар.

Защита на двигателя и веригата

Шкафът осигурява пълна защита на двигателя чрез термично-магнитен прекъсвач и електронно реле за претоварване с откриване на загуба на фаза и токов дисбаланс. Защитата от късо съединение е координирана, за да се запази целостта на SCR. Допълнителните защити включват:

● Защита от ниско/пренапрежение, изключване преди повреда на двигателя от аномалии в напрежението

● Тиристорен сензор за прегряване, с аларма и степен на изключване

●  Откриване на обръщане на фазата и загуба на фаза

●  Защита от застой и блокиран ротор чрез релето

Външните блокировки за безопасност (напр. аварийно спиране, вибрационен превключвател) са свързани към управляващата верига чрез специални клеми.

Контролен интерфейс и комуникация

Цифрова клавиатура с LCD дисплей на стартовия модул осигурява локална настройка на параметри, управление на старт/стоп и индикация за състоянието — включително ток на двигателя, напрежение и кодове за грешки. Монтиран на вратата HMI може да бъде интегриран за по-големи шкафове. Стандартният RS485 Modbus RTU позволява дистанционно стартиране/спиране, изтегляне на параметри и докладване на аларми към DCS или SCADA. За взискателни заводски мрежи се предлагат Profibus DP, Profinet или Ethernet/IP шлюзове.

Заграждение и управление на топлината

Подовият шкаф е изработен от дебела поцинкована стоманена ламарина с прахово покритие, устойчиво на атмосферни влияния. Тъй като тиристорната топлина се генерира само по време на секундните рампи за стартиране и спиране, охлаждането с естествена конвекция често е достатъчно за вътрешните шкафове. За агрегати с висока мощност или среда с висока околна среда се предоставят филтрирани вентилатори с принудителен въздух с термостатично управление. Стандартната степен на защита е IP42 до IP54; по-високи оценки са налични за прашни или външни места.

Съответствие и тестване

Всеки шкаф се подлага на фабричен тест за приемане, включващ: измерване на изолационното съпротивление на силовата верига, проверка на веригата на запалване на SCR, работа на байпасния контактор и функционално тестване на всички програмирани старт/стоп профили и защитни функции. Сглобката е проектирана и тествана съгласно IEC 61439-1/2 и всички контролни вериги са тествани съгласно приложимите стандарти за устойчивост на шум.

Често задавани въпроси

Q1: Кога трябва да избера шкаф за плавно пускане пред VFD или DOL стартер?

Изберете мек стартер, когато имате нужда от плавно ускоряване на двигателя и намален пусков ток, но не изисквате непрекъснато изменение на скоростта. Плавните стартери са по-прости, генерират по-малко топлина, струват по-малко и са по-компактни от VFD. В сравнение с DOL, те елиминират токови удари и механични удари. В сравнение със звезда-триъгълник, те осигуряват напълно регулируеми стартови параметри и могат да спират плавно помпените системи.

Q2: Какви размери на двигателя може да побере шкафът?

Стандартните шкафове са конфигурирани за двигатели от 7,5 kW до 800 kW при 400 V (трифазен), с номинални стойности от 690 V, налични за по-големи двигатели. Ние ще съпоставим софтстартера, байпасния контактор и прекъсвача към тока на табелката на вашия двигател. Възможни са персонализирани конфигурации за по-високи мощности.

В3: Устройството за плавно пускане поддържа ли многомоторно стартиране?

Да, при последователно подреждане: един софтстартер може да стартира няколко двигателя един след друг, всеки със собствен изходен контактор. След като първият двигател достигне пълна скорост и шунтира, софтстартерът се изключва от него и се свързва към втория двигател и т.н. Това намалява разходите, когато няколко помпи или вентилатори с подобен размер споделят една станция. Всички двигатели обаче трябва да имат еднакви или подобни стартови параметри.

В4: Какво се случва, ако софтстартерът се повреди, докато двигателят работи?

След като двигателят е на пълна скорост и байпасният контактор е затворен, двигателят работи директно от електрическата мрежа. Ако контролната платка на софтстартера се повреди или SCR са повредени, двигателят продължава да работи незасегнат. Грешката ще засегне само следващия опит за стартиране. Тази присъща отказоустойчивост е основно оперативно предимство.

В5: Колко дълга е рампата за плавен старт и може ли да се регулира?

Времето за нарастване на напрежението е напълно регулируемо, обикновено от 0,5 до 60 секунди и може да бъде удължено допълнително, ако е необходимо. Началното стартово напрежение (kick start) също може да се регулира. Оптималната рампа се определя от двигателя и натоварването — достатъчно дълга, за да елиминира механичния удар, достатъчно къса, за да ограничи нагряването на тиристора по време на старта.

Q6: Може ли софтстартерът да се справи с чести стартирания?

Мекият стартер е предназначен за определен брой стартирания на час (обикновено до 10 стартирания при тежък режим). Тази оценка зависи от настройката на стартовия ток, времето за рампа и размера на двигателя. За приложения, включващи много чести стартирания (напр. индексиращи конвейери), VFD може да е по-подходящ. Консултирайте се с нас относно вашия работен цикъл за правилното оразмеряване.

В7: Каква поддръжка изисква шкафът?

Редовната поддръжка е минимална: годишна визуална проверка на захранващите клеми, почистване на вентилационните филтри (ако има такива) и функционална проверка на байпасния контактор. SCR нямат движещи се части и не се износват. Байпасният контактор е основният компонент, който може да се обслужва, с механичен живот, който обикновено надвишава един милион операции, което означава години експлоатация.

В8: Софтстартерът създава ли хармоници в захранването?

Тиристорните устройства за плавно пускане генерират хармонични токове само по време на краткия старт и плавното спиране. По време на работа в байпас в стационарно състояние, моторът черпи синусоидален ток, така че не се произвеждат хармоници. Това ги прави по-удобни за мрежата от AC задвижванията, които могат да генерират непрекъснати хармоници, освен ако не са филтрирани.

Районна водоснабдителна мрежа — Модернизация на плавно пускане за 20 помпени станции

Фон

Регионален воден орган в Източна Европа управлява мрежа от 20 дистанционни нагнетателни помпени станции, всяка с 2–4 конвенционални помпи с директно включване (DOL) с мощност от 37 до 132 kW. Станциите бяха критични за водоснабдяването на няколко града, но повтарящите се проблеми причиняваха неприемливи оперативни разходи и прекъсвания на обслужването.

Предизвикателството

Основният проблем беше електрическият. Внезапният начален ток на DOL — до 7 пъти пълното натоварване — причини сериозни спадове на напрежението на слабите селски разпределителни линии. Това задейства защитните релета в близките подстанции, като от време на време прекъсва захранването на самата помпена станция. Органът също така се сблъска с високи разходи за механична поддръжка: воден чук по време на стартиране и спиране на помпата, често спукани тръбни съединения и повредени възвратни клапани, докато рязкото прилагане на въртящ момент съкрати живота на лагера на помпата и съединителя. Станциите бяха без екипаж и бяха разположени в отдалечени райони, така че всяко оборудване трябваше да бъде здраво, просто и с възможност за дистанционно отчитане на грешки.

Защо шкафове за плавно пускане?

Органът оцени както VFD, така и устройства за плавно пускане. VFD предлагаха контрол на скоростта, но бяха счетени за прекомерни - помпите бяха проектирани да работят с фиксирана скорост срещу статична крива на системата, където дроселиращите клапани вече осигуряваха регулиране на потока. Шкафовете за плавно пускане предлагаха идеалното съвпадение: те биха елиминирали ударите на стартовия ток и водния чук, без да въвеждат непрекъснати загуби на задвижване или сложно охлаждане.

Основни фактори за избор:

●  Вътрешният байпасен контактор на софтстартера означаваше, че след като работи, двигателят ще черпи енергия без загуби на тиристор, поддържайки генерирането на топлина в шкафа минимално в невентилирани помпени помещения.

●  Функцията за плавно спиране постепенно намалява помпата по време на изключване, премахвайки шока под налягане, който причинява воден удар.

●  Опростеният цифров интерфейс на шкафовете и RS485 Modbus връзката са интегрирани директно в нововъзникващата SCADA мрежа на органа, което позволява докладване на грешки без посещения на място.

●  Намаленият пусков ток означава, че съществуващите генераторни комплекти (използвани по време на прекъсвания на мрежата) могат да стартират същите помпи без проблемно падане на напрежението, разширявайки ефективния резервен капацитет.

Разгръщане

Двадесет стандартизирани шкафа за плавно пускане (от 45 до 160 A) бяха произведени, фабрично тествани и инсталирани в съществуващи помпени помещения за шест месеца. Всеки шкаф включваше главен прекъсвач, мек стартер с байпасен контактор, електронно реле за претоварване, Modbus комуникация и защитена от дъжд IP54 кутия. Въвеждането в експлоатация включва просто въвеждане на параметър за време на рампа и ограничение на тока и свързване на един кабел Modbus към отдалеченото терминално устройство на станцията.

Резултати

●  Смущенията в мрежовото напрежение от стартирането на помпата бяха елиминирани. Не са регистрирани други пътувания на подстанция след модернизация.

●  Ремонтите на тръбите са намалени с над 80% през първата година, тъй като водният чук по време на стартиране и спиране е елиминиран чрез профилиране на плавен старт и плавен стоп.

●  Смяната на лагери и уплътнения на помпата показа измерим спад, дължащ се на гладкото стартиране с нисък въртящ момент.

●  Конструкцията на байпас гарантира, че силовите помещения остават хладни, дори по време на продължителна работа на помпата с голямо изискване; не са възникнали повреди в охлаждането на шкафа.

●  Органът вече получава статус на стартиране/стоп в реално време, начален ток и регистрационни файлове за неизправности от всяка станция на своята SCADA, позволявайки предсказуема реакция вместо спешни повиквания.

●  След една година органът разшири програмата до десет допълнителни станции, приемайки шкафа за плавно пускане като свой стандарт за всички проекти за модернизация от DOL към меко.
