Всеки HVAC контролен панел е проектиран според специфичните изисквания на механичната система, която управлява - независимо дали е единичен пакетиран климатичен модул, охладителна инсталация с множество помпи и охладителни кули или система за управление на VAV зона за цялата сграда. Корпусът на панела побира пълната електрическа инфраструктура: изолация на входящото захранване, защита на веригата, стартери на двигателя (директно онлайн, звезда-триъгълник, плавни стартери или задвижвания с променлива честота), контролни релета, блокировки за безопасност и специален контролер - обикновено PLC или DDC - с терминали на полеви сензори за входове за температура, влажност, налягане, поток и качество на въздуха. Монтиран на вратата HMI сензорен екран или дисплей с клавиатура дава на операторите видимост на системата в реално време и контрол на параметрите. Свързването чрез BACnet, Modbus или Ethernet/IP позволява безпроблемна интеграция със системи за управление на сгради (BMS). Класовете на корпуса от IP42 до IP65 са подходящи за вътрешни механични помещения, платформи на покриви за растения и открити места на открито. Изчерпателните схеми за защита покриват късо съединение, претоварване, загуба на фаза, под/пренапрежение и утечка на земя във всяка верига, със задължителни блокировки за безопасност, свързани с кабел за изключване на пожарна аларма, защита от замръзване и защита от въздушен поток. Поддържа се пълно съответствие с IEC 61439-1/2, IEC 60364 и регионалните стандарти за електрическа безопасност.
От един климатик до централна инсталация в целия кампус, HVAC контролните панели осигуряват централизирана електрическа интелигентност, която поддържа механичните системи да работят безопасно, ефективно и в координация с по-широката мрежа за сградна автоматизация.
Големи офис кули, търговски центрове и комплекси със смесено предназначение работят с множество климатични камери, чилъри, охладителни кули и вентилационни зони. HVAC контролните панели централизират контрола и защитата на всеки механичен пакет — AHU панел, управляващ подаващи и връщащи вентилатори, охлаждащи намотки, амортисьори на економайзера и състояние на филтъра, или панел на охладителна инсталация, последователно управляващ множество компресори, първични и вторични помпи и вентилатори на охладителната кула. Интегрирането с BMS на сградата чрез BACnet/IP или Modbus позволява на мениджърите на съоръженията да наблюдават и настройват всички системи от централна работна станция.
Фабриките, преработвателните предприятия и складовете често изискват специална вентилация и охлаждане на процеса, отделно от комфортната климатизация. Контролните панели в тези среди управляват изпускателни вентилатори с висока мощност, модули за допълващ въздух, системи за събиране на прах и охладители за процеси. PLC-базиран контрол с индустриални комуникационни протоколи поддържа сложна логика на блокировка — като координиране на вентилацията с работата на производствената линия или изпускането на технологичната пещ. Тежкотоварни кутии с подобрена защита от прах и влага се справят с предизвикателните условия на околната среда.
Охлаждането на центъра за данни е 24/7 критична функция. Контролните панели за HVAC, управляващи климатици за компютърни зали (CRAH), климатици за компютърни зали (CRAC), помпи за охладена вода и вентилатори на кондензатора, са проектирани за дублиране и надеждност. Вход за двойно захранване, интеграция на автоматичен превключвател за превключване и безопасни алармени изходи гарантират, че охлаждането продължава при смущения в електрозахранването. Високоточен контрол на температурата и влажността, с Modbus/BACnet свързаност към платформата за управление на инфраструктурата на центъра за данни (DCIM), осигурява мониторинг на околната среда в реално време.
Операционните зали, стаите за изолация, чистите стаи и общите отделения изискват специфични съотношения на качеството на въздуха, температурата, влажността и налягането. Контролните панели за HVAC в здравните заведения управляват тези прецизни среди. Критичните алармени функции - висока/ниска температура, отклонения във влажността, загуба на въздушен поток и състояние на филтъра - са свързани към системата за повикване на медицинска сестра в сградата или централната система за наблюдение. Панелите са проектирани за лесна поддръжка и включват изолационни съоръжения, позволяващи обслужване без изключване на системата.
Комфортът на гостите е от първостепенно значение. Контролните панели за HVAC управляват централни охладителни инсталации, котелни системи, въздуховоди, обслужващи обществени пространства, и зонови контролери на вентилаторни конвектори на етажите за гости. Предварително програмираните графици, базирани на заетостта, намаляват потреблението на енергия по време на периоди с ниска заетост, като същевременно гарантират, че стаите за гости достигат зададените точки за комфорт до часа на настаняване.
Университетски сгради, училища и правителствени съоръжения, разположени в множество структури, се възползват от стандартизираните платформи за HVAC контролни панели. Механичното помещение на всяка сграда се обслужва от специални панели за AHU, помпи и терминални модули, всички свързани в мрежа към BMS в целия кампус. Подходът опростява обучението за поддръжка и управлението на резервни части.

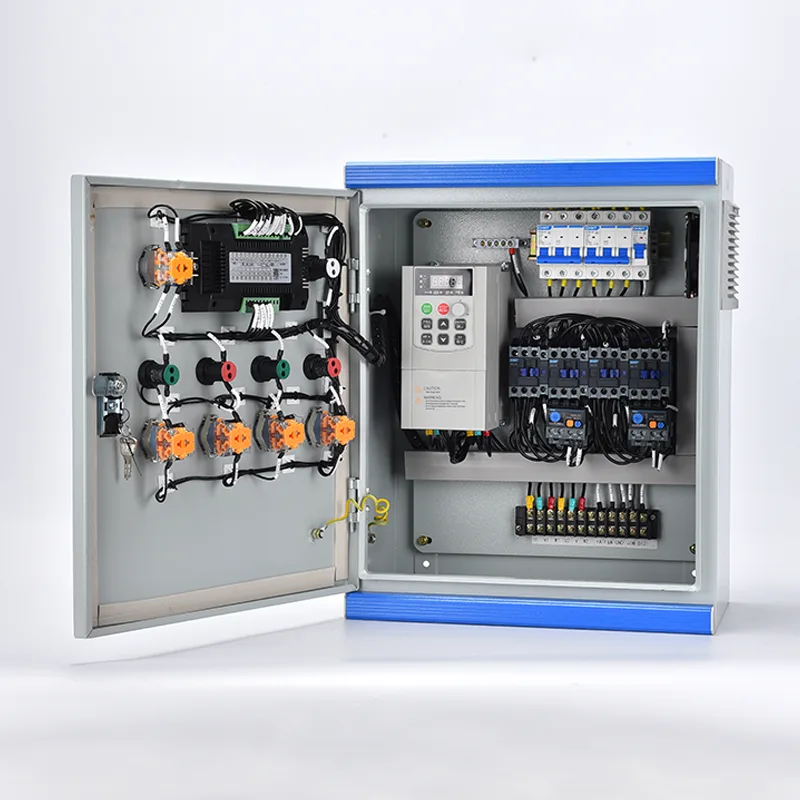

HVAC контролните панели са проектирани като цялостно разпределение на мощността, управление на двигателя и модули за автоматизация — всеки специално проектиран, за да съответства на графика на механичното оборудване и последователностите на работа.
Входящата секция приема трифазно захранване (обикновено 400V/480V, 50/60Hz) чрез заключващ се главен прекъсвач или прекъсвач, с рейтинг на издръжливост на късо съединение, изчислен за наличния ток на повреда на обекта. Разпределението надолу по веригата е организирано според функцията на оборудването: отделни клонове за вентилатори, помпи, компресори и контролни вериги. Защитата на веригата на двигателя се осигурява от термично-магнитни прекъсвачи или разединители с предпазители, съобразени с тока на пълно натоварване на двигателя, с релета за претоварване (електронни или термични), осигуряващи IEC клас 10/20/30 криви на изключване. Управляващото захранване - обикновено 24 VAC, 24 VDC или 230 VAC - се получава от специален управляващ трансформатор с независимо разтопени вторични вериги, изолиращи управляващата електроника от преходни процеси от страна на захранването.
В зависимост от размера на двигателя, изискванията за начален въртящ момент и толеранса на механичната система за пусков ток, панелът включва подходящия метод за стартиране:
● Директно онлайн (DOL): за по-малки вентилатори и помпи до приблизително 7,5kW
● Звезда-триъгълник: за двигатели със средна мощност, където се изисква намален стартов ток
● Мек стартер: за помпи и вентилатори, където плавното нарастване елиминира водния чук или приплъзването на ремъка
● Задвижване с променлива честота (VFD): за приложения, изискващи модулация на скоростта въз основа на търсенето — като захранващи вентилатори на AHU, управлявани от статично налягане в канала, или вторични помпи за охладена вода, реагиращи на диференциално налягане в контура
VFD са специфицирани с вградено смекчаване на хармониците (дросели за постоянен ток) и изходни dV/dt филтри, когато дължините на кабелите надвишават ограниченията на производителя. Всички задвижвания са конфигурирани за серийна комуникация с контролера на панела за справка по скоростта и обратна връзка за състоянието.
Архитектурата за управление се избира въз основа на сложността на приложението и изискванията за интеграция:
● DDC контролерите са типични за търговски HVAC приложения, интегрирани в BMS чрез собствен BACnet MS/TP или BACnet/IP. Предварително програмираните библиотеки за приложения покриват стандартни последователности от AHU, чилър и котел.
● Управлението, базирано на PLC, е специфицирано за промишлени среди, сложна последователност от множество компресори или където системата трябва да взаимодейства с оборудване, различно от HVAC, като технологични машини. PLC платформите поддържат стълбищна логика, функционален блок или структурирано текстово програмиране с Profinet, Ethernet/IP или Modbus TCP комуникация.
● И двете платформи изпълняват дефинираната последователност от операции: времеви графици, PID контури за температура/налягане, последователност при стартиране/стоп, генериране на аларми и регистриране по време на работа.
Специалните клемни блокове побират полево окабеляване от температурни сензори (NTC термистори, RTD, 4-20mA), преобразуватели и превключватели за налягане, сензори за влажност, монтирани във въздуховода превключватели за проверка на въздушния поток, превключватели за диференциално налягане за състоянието на филтъра и сигнали за обратна връзка на клапан/задвижващ механизъм. Всички аналогови входове са филтрирани и защитени срещу индуцирани преходни процеси. Цифровите входове са индивидуално изолирани чрез оптрони или междинни релета. Повредата на сензора се открива и алармира, с конфигурируеми резервни стратегии — например, настройка по подразбиране на работа на вентилатора с фиксирана скорост при загуба на сензор за налягане в канала.
Монтиран на вратата цветен HMI сензорен екран (обикновено 7-инчов или по-голям) или отделни LED индикатори и бутони осигуряват локален операторски интерфейс. HMI показва графики за състоянието на системата в реално време - температура, влажност, налягане, време на работа на оборудването, тенденции в консумацията на енергия - с конфигурируеми от потребителя табла за управление. Настройките на параметрите са защитени с парола с множество нива на достъп (оператор, супервайзор, инженер). Съобщението за аларма включва регистриране на събития с времеви щампи с проследяване на потвърждението. За интегрирани в BMS панели, HMI може да служи като локален инструмент за отмяна и въвеждане в експлоатация, а не като основен ежедневен интерфейс.
Критичните функции за безопасност се изпълняват в кабелна логика, независима от контролера, осигуряваща безопасна работа дори в случай на повреда на процесора:
● Интерфейс за пожарна аларма: контактен вход без напрежение от противопожарния панел принуждава изключване на AHU и затваряне на клапата
● Защита от замръзване: нискотемпературен термостат на водни намотки изключва уреда и отваря клапана, за да предотврати спукване на намотката
● Проверка на въздушния поток: превключвател за диференциално налягане във въздушния поток предотвратява захранването на електрически или газов нагревател без проверен въздушен поток
● Превключвателите за високо и ниско налягане на хладилния агент защитават компресорите
● Сеизмични и вибрационни превключватели, където се изисква от местния кодекс
Всички предпазни блокировки са свързани към изключващата верига на главното контролно реле или предпазния PLC, осигурявайки незабавно и безусловно изключване.
Корпусът на панела е изработен от 1,5 mm до 2,0 mm електрогалванизиран или неръждаем стоманен лист с прахово покритие. Общите оценки включват:
● IP42/IP43 за вътрешни механични помещения с чиста среда с контролирана температура
● IP54/IP55 за стаи с оборудване, заграждения на покривни растения или полуоткрити места
● IP65 за външни инсталации, изложени на дъжд, прах и пряко слънце
Активно управление на топлината — филтрирана вентилация с принудителен въздух с термостатичен контрол на вентилатора — е включено за VFD-плътни панели или инсталационни среди с висока околна среда. За външните шкафове са посочени слънцезащитен навес, нагревател против кондензация и устойчив на корозия хардуер от неръждаема стомана.
Комуникационните шлюзове превеждат протокола на контролера към BMS гръбнака на съоръжението. Налични са собствен BACnet (MS/TP или IP), Modbus RTU/TCP и допълнителни LonWorks или Ethernet/IP адаптери. Всички наблюдавани точки — температури, налягания, скорости на потока, състояние на оборудването, работни часове, енергийни данни и състояния на аларми — стават видими за BMS. Дистанционното регулиране на зададената точка и управлението на графика позволяват централизирана енергийна оптимизация в цялото сградно портфолио.
Опционално интегрирано измерване на мощността измерва консумацията на ниво панел или индивидуален товар. Контролерът може да изпълнява последователности за оптимизиране на енергията, като например свободно охлаждане с економайзер, вентилация с контролирано изискване (базирана на CO₂), оптимален старт/стоп и нулиране на температурата на охладената вода въз основа на външните условия — намалявайки годишното потребление на енергия от HVAC с 15% до 25% в сравнение с управлението с фиксирани параметри.
Въпрос 1: Контролният панел HVAC стандартен продукт ли е или е специално проектиран за всеки проект?
Всеки панел е проектиран по поръчка, за да съответства на графика на механичното оборудване на проекта, последователността на работа и списъка с електрически товари. Нашите инженери по приложения работят от вашите P&ID, листове с данни за оборудване и спецификация за контрол. Стандартизирани вътрешни архитектури и библиотеки с компоненти гарантират постоянно качество, като същевременно отговарят на специфичните за сайта изисквания.
Q2: Каква контролерна платформа използвате - PLC или DDC?
Ние предлагаме и двете и ще препоръчаме подходящата платформа въз основа на вашия проект. DDC контролерите (BACnet-нативни) отговарят на приложения за търговски сгради с BMS интеграция. PLC са определени за промишлени съоръжения, сложни последователности или където се изисква интеграция с оборудване, различно от HVAC. Налична е поддръжка на различни доставчици — ние работим с водещи марки и можем също така да предоставим алтернативи на отворена платформа.
В3: Какво HVAC оборудване може да управлява панелът?
Нашите панели са конфигурирани за всички обичайни HVAC оборудване: климатични камери (постоянен обем и VAV), опаковани покривни модули, охладителни инсталации (с въздушно охлаждане и водно охлаждане), котелни системи, охладителни кули, помпени системи (първични, вторични и третични), вентилаторни конвектори, вентилатори за рекуперация на топлина и системи за изпускане/димоотвеждане. Панели с множество оборудване, управляващи цяло механично помещение, са стандартно предложение.
Q4: Може ли панелът да се интегрира с нашата съществуваща система за управление на сгради?
да Налични са комуникационни протоколи, включително BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP и LonWorks. Ние ще потвърдим конкретния протокол, скоростта на предаване и списъка с точки по време на фазата на инженеринг, за да осигурим безпроблемна интеграция на plug-and-play с вашия BMS.
Q5: На какви стандарти за безопасност и сертификати отговарят панелите?
Панелите са проектирани и тествани в съответствие с IEC 61439-1/2 за комутационни и контролни апарати за ниско напрежение. Всички компоненти носят CE маркировка. Предлагат се допълнителни регионални сертификати (UL, UKCA и др.). Пълната документация за фабрично приемане (FAT) се доставя с всеки панел, включително проверка на веригата, тестване на съпротивлението на изолацията, тестване на функционалната последователност и валидиране на защитната блокировка.
В6: Как се тества панелът преди изпращане?
Всеки панел се подлага на цялостен фабричен тест за приемане, включително: проверка на окабеляването от точка до точка, тестване на изолационното съпротивление (захранващи и контролни вериги), пълно функционално тестване на всички моторни стартери и задвижвания, проверка на входно/изходната верига на контролера, тестване на симулирана последователност от операции спрямо одобрения разказ за управление, тестване на HMI и комуникационен интерфейс и проверка на защитната блокировка. С панела се предоставя подробен FAT отчет.
Q7: Каква поддръжка е необходима след инсталирането?
Препоръчителната годишна поддръжка включва: термично изображение на захранващите връзки за идентифициране на разхлабени краища, функционална проверка на защитните блокировки и аварийни спирания, проверка на калибрирането на сензора, проверка на охлаждащите вентилатори и състоянието на филтъра и общо почистване на вътрешните части на корпуса. Всички компоненти са достъпни през предните врати; критичните резервни части като предпазители и намотки на контактори са посочени в предоставеното ръководство за поддръжка.
Q8: Можете ли да подкрепите въвеждането в експлоатация на място?
Поддръжката за дистанционно пускане в експлоатация чрез видеообаждане е включена във всеки панел. В зависимост от местоположението и обхвата на проекта могат да бъдат организирани услуги за пускане в експлоатация на място и интегриране на BMS.
Голямо международно летище в Близкия изток построи нов пътнически терминал, за да отговори на нарастващите изисквания за капацитет. Терминалът, обхващащ над 700 000 квадратни метра, изисква цялостна HVAC инфраструктура за поддържане на комфорта на пътниците в залите за заминаване, залите за пристигане, търговските зони, салоните и зоните за обработка на багаж при екстремни външни температури, достигащи 50°C.
Механичният дизайн определя централна охладителна инсталация с 12 центробежни охладителя с водно охлаждане, 48 агрегата за обработка на въздух, вариращи от 15kW до 160kW, множество комплекти помпи за охладена вода (първични и вторични), вентилатори на охладителната кула, вентилатори за възстановяване на енергията и специална вентилация за затворени зони за обработка на багаж и заводи. Цялото оборудване беше разпределено в множество механични подове и заграждения на покриви.
Електрическият изпълнител на проекта беше изправен пред труден график за изграждане. Производството на място на индивидуални контролни панели за всяка част от оборудването би изисквало голям брой електротехници на място за продължителни периоди от време, би въвело вариации в качеството и рискува грешки в координацията между електрическите и контролните подизпълнители. Операторът на летището също така наложи пълна интеграция на BACnet с корпоративната BMS на съоръжението за централизирано управление на енергията и прогнозна поддръжка.
Екипът на проекта избра да достави всички HVAC контролни панели като фабрично проектирани, предварително тествани модули. Предимствата бяха решаващи:
● Всеки панел е проектиран въз основа на графика на механичното оборудване и последователността на работа на консултанта по контролите, като се гарантира съвпадение едно към едно между всеки панел и определеното му оборудване.
● Цялото вътрешно разпределение на захранването, защитата на двигателя, VFD, контролното окабеляване, PLC/DDC логиката и HMI конфигурацията бяха напълно сглобени и тествани във фабриката преди изпращане — компресиране на времето на място за монтиране на панела, свързване на входящото захранване и завършване на кабелите на полеви сензори.
● Комуникационният шлюз BACnet беше предварително конфигуриран и пълен списък с точки беше доставен на BMS интегратора преди пристигането на панелите, елиминирайки продължителното отстраняване на грешки в протокола на място.
● Блокировките за безопасност — изключване на пожароизвестителната аларма, защита от замръзване за серпентини с охладена вода, блокировка за въздушен поток за електрически нагреватели — бяха свързани във фабриката с документирана проверка, отговаряйки на строгите изисквания за безопасност на летищните власти.
● Съгласуваният дизайн на панела във всички 48 AHU опростява обучението на операторите и складирането на резервни части за екипа по поддръжка на летището.
Бяха произведени и доставени осемдесет и шест контролни панела за ОВК, обхващащи чилъри, помпи, AHU и системи за възстановяване на енергия. Размерите на панелите варират от компактни шкафове за монтиране на стена за малки вентилационни модули до многосекционни шкафове, стоящи на пода за 160 kW AHU с интегрирани VFD. Всички панели включват BACnet/IP комуникационни шлюзове и монтирани на вратата HMI сензорни екрани за локален достъп на оператора. Панелите бяха изпратени предварително програмирани и FAT-тествани, с пакета документация на всеки панел, включващ изградени електрически схеми, разпечатки на логика на контролера и FAT сертификати.
● Времето за пускане в експлоатация на място беше намалено с приблизително 50% в сравнение с бюджетните прогнози, базирани на традиционните панели, произведени на място, което помогна на терминала да спази крайния срок за отваряне.
● Фабричната FAT програма идентифицира и отстрани 12 логически конфликта на последователност по време на предварителното тестване — проблеми, които иначе биха възникнали по време на скъпоструващо отстраняване на неизправности на място.
● Пълната интеграция на BACnet с BMS на летището беше постигната в рамките на три седмици от захранването на панела, като всички 86 панела докладваха оперативни данни и приемаха команди за наблюдение.
● През първата година от експлоатацията, записаните от BMS данни позволиха на екипа на съоръженията да оптимизира графиците за нулиране на температурата на охладената вода, постигайки 12% намаление на потреблението на енергия в охладителната инсталация в сравнение с първоначалния базов проект.
● Изпълнителят по поддръжката на летището съобщи за минимална корективна работа, отдавайки заслуга на стандартизирания дизайн на панела и изчерпателната документация за ефективно запознаване на екипа.
