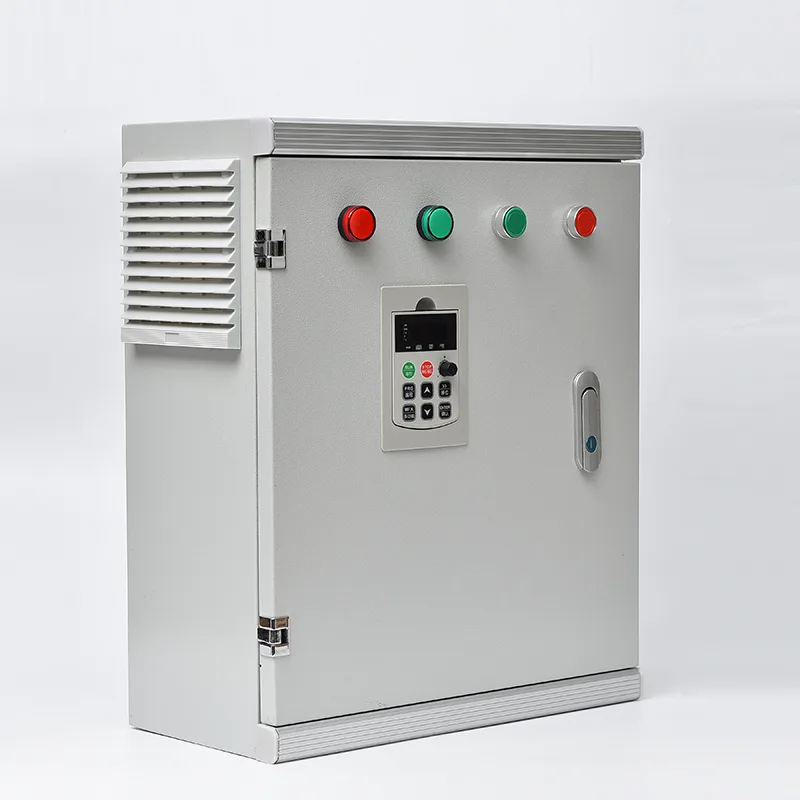

Контролната кутия интегрира PLC или специален контролер за напояване, прекъсвачи, помпени контактори или VFD, изходни терминали на клапани, управляващ трансформатор и защита от пренапрежение в единичен стенен или подов корпус. Той приема входни данни от сензори за влага на почвата, датчики за дъжд, сензори за температура и влажност, разходомери и трансмитери за налягане, след което изпълнява програмирани графици за напояване в конфигурируеми зони - обикновено от 4 до 120 електромагнитни клапана в зависимост от модела - или последователно, или в припокриващи се групи. Логиката за стартиране на помпата гарантира, че главната помпа или бустерната помпа се задейства, преди някой клапан да се отвори и се изключва, след като всички клапани се затворят, предотвратявайки работа на сухо и скокове на налягането. Интегриран 4G/LoRa/Wi-Fi комуникационен модул предава полеви данни в реално време и работно състояние към облачна платформа, където производителите могат да преглеждат историята на напояването, да коригират графици и да получават аларми за грешки чрез приложение за смартфон или уеб табло. Многоканален контрол на фертигацията се предлага като опция, позволяваща прецизно дозиране на течен тор или киселина чрез конфигурируеми инжекционни помпи въз основа на целевите EC и pH стойности. Корпусът е изработен от поцинкована или неръждаема стомана с прахово покритие, устойчиво на атмосферни влияния, с клас IP55 или по-висок за монтаж на открито. Съвместимост със слънчева енергия с резервно захранване от батерии е достъпна за обекти извън мрежата, докато стандартните AC модели покриват 110 V до 415 V еднофазни или трифазни доставки.
От малки градинарски тунели до огромни операции в овощни градини, Smart Irrigation Control Box замества ръчното напояване и догадките с автоматизирано, управлявано от сензори управление на водата, което отговаря на това, от което културата действително се нуждае.
Мащабни полски култури, овощни градини и лозя се възползват от многозоново автоматизирано напояване, което управлява десетки електромагнитни клапани в целия имот. Контролерът подрежда зони една по една, за да поддържа стабилно системно налягане, като същевременно доставя вода според праговете на почвената влага, етапа на растеж на културите и данните за местното изпарение. Интегрирането на разходомера осигурява потвърждение в реално време, че всеки цикъл на напояване е доставил желания обем, незабавно отбелязвайки запушвания или счупвания на тръби.
Оранжерийната среда изисква прецизен контрол на водата и хранителните вещества в ограничено пространство за отглеждане. Контролната кутия се интегрира със сензори за околната среда – температура, влажност, интензитет на светлината и влажност на субстрата – за задействане на напояване въз основа на търсенето на растенията, а не на фиксирани таймери. Многоканалните инжектори за фертигация дозират течен тор и регулатори на рН при затворен цикъл EC/pH контрол, гарантирайки, че всяка култура получава точната рецепта за хранителни вещества в правилната концентрация. Отдалеченият достъп позволява на производителите да наблюдават множество оранжерии от един смартфон.
Паркове, спортни игрища, голф игрища и крайпътно озеленяване, управлявани от общинските власти, изискват надеждно, програмируемо напояване на разпръснати места. Контролната кутия управлява множество станции с електромагнитен клапан по график, базиран на времето или задействан от сензор, като входът на сензора за дъжд автоматично спира напояването по време на влажно време, за да се избегне загубата на вода. 4G свързаността позволява централизирано управление от градски оперативен център, намалявайки нуждата от екипи за поддръжка да посещават всеки обект.
Много земеделски обекти нямат надеждна електрическа мрежа. Контролната кутия може да бъде конфигурирана с масив от слънчеви панели, батерия и изходи на електромагнитен клапан с DC блокиране с ниска мощност за напълно автономна работа извън мрежата. Контролерът управлява пускането на помпата (от захранван със слънчева енергия сондаж или резервоар), последователността на зонираните клапани и предаването на данни - всички захранвани от фотоволтаичната система на място.
Контейнерните разсадници, фермите за ягодоплодни и предприятията за рязани цветя често напояват малки зони с различни видове култури, всяка от които изисква различни режими на поливане. Контролната кутия поддържа програмирани графици за зона с независими начални времена, продължителност на цикъла и рецепти за фертигация. Регулирането на базата на влага в почвата предотвратява прекомерното напояване на чувствителните култури, докато последователностите на спринклерите за защита от замръзване могат да бъдат задействани от праговете на температурния сензор.
В региони, където водата се разпределя по обем или време на отделни производители, контролната кутия поддържа IC карта или RFID удостоверяване на потребителя за селскостопанско измерване на вода. Потреблението на всеки потребител се регистрира и качва в платформата за управление, което позволява разпределение на вода на базата на такса, годишни лимити за теглене и автоматично изключване на помпата при превишаване на квотите.
Интелигентната кутия за управление на напояването съчетава PLC-базирана последователност, мултисензорна входна обработка и управление на мощността от промишлен клас в един фабрично тестван корпус, осигуряващ надеждна, необслужвана автоматизация на напояване при различни полеви условия.
Контролната кутия е изградена около индустриален PLC или специален контролер за напояване с конфигурируем вход/изход. Контролерът изпълнява програми за напояване, които определят кои зони да се активират, в какъв ред, за колко време и при какви начални условия. Опциите за планиране включват базирани на време (конкретни дни и часове), базирани на сензори (праг на влажност на почвата, откриване на дъжд) и базирани на интервали (на всеки N часа или дни). Контролерът също така управлява логиката за стартиране на помпата: главното реле на помпата се затваря, преди първият соленоид на клапана да се задейства, и остава затворен, докато последният клапан се затвори плюс конфигурируем период на работа за промиване на главната линия. Тази последователност предотвратява отварянето на клапана срещу суха помпа, елиминира водния чук от внезапно пускане и спиране и предпазва помпата от работа без напор. За многозонова работа, регулируемо междузоново забавяне позволява системното налягане да се стабилизира между преходите на клапаните.
Контролната кутия приема набор от входове на полеви сензори: аналогови 4–20 mA или 0–10 V сигнали от сонди за влажност на почвата, трансмитери за налягане и разходомери; цифрови импулсни входове от разходомери и дъждомери; цифрови входове за включване/изключване от поплавъчни превключватели и пресостати; и RS485 Modbus RTU данни от многопараметрични почвени сензори, измерващи влага, температура и електрическа проводимост. Контролерът непрекъснато сканира всички входове, сравнявайки показанията с дефинирани от потребителя прагове. Ако влажността на почвата падне под целта, се задейства напояване. Ако се установят валежи, планираното напояване се прекратява. Ако скоростта на потока се отклонява от очаквания диапазон, се генерира аларма за скъсване на тръба или блокиран емитер. Всички данни от сензора се маркират с време и се регистрират за анализ на тенденциите.
Изходите на вентилите обикновено са 24 VAC или 12 VDC, съвместими със стандартните електромагнитни вентили за напояване. Конфигурацията на изхода поддържа както AC блокиращи соленоиди (моментен импулс за отваряне/затваряне), така и DC блокиращи соленоиди за приложения с ниска мощност извън мрежата. Изходите на помпата са релейни контакти, номинални за намотка на контактора на двигателя на помпата или команда за стартиране на VFD. За сайтове, използващи помпи с променлива скорост, 4–20 mA или 0–10 V аналогов изход осигурява референтна скорост към VFD въз основа на налягането в системата или търсенето на поток. Всеки изход е индивидуално предпазен и оптически изолиран от контролера, за да се предотврати повреждането на процесора от повреди на полеви кабели.
Контролната кутия включва 4G клетъчен модем, LoRa модул, Wi-Fi интерфейс или Ethernet порт в зависимост от инфраструктурата на сайта. Данните се предават към облачна платформа с помощта на MQTT или HTTP протокол. Платформата предоставя уеб табло и приложение за смартфон (iOS и Android) за наблюдение в реално време на всички свързани сензори и изходи, дистанционно регулиране на графика, ръчно отмяна на отделни клапани или помпи, известяване за аларма чрез насочено съобщение или SMS и графики на исторически данни за почвена влага, поток, налягане и напоителни събития. За обекти със съществуваща SCADA система, контролерът поддържа Modbus RTU през RS485 или Modbus TCP, излагайки всички I/O точки и конфигурационни параметри за директна интеграция без облачен слой.
Когато е включен опционалният модул за фертигация, контролната кутия управлява един до четири инжекционни канала, всеки със специална дозираща помпа или инжектор на Вентури. Контролерът следи разходомера на напоителната магистрала, за да изчисли необходимата скорост на инжектиране въз основа на целевото съотношение на тора, след което модулира дозиращата помпа, за да поддържа зададената точка. В EC/pH-контролирани конфигурации, сензорите в напоителната главна линия или връщащата линия осигуряват обратна връзка, а контролерът регулира скоростите на инжектиране чрез PID верига, за да поддържа концентрацията на хранителни вещества и pH в рамките на определени ленти. Изходите за управление на бъркалката поддържат резервоарите за запас от торове смесени.
Стандартната контролна кутия работи от еднофазна 110–240 VAC или трифазна 380–415 VAC електрическа мрежа. Контролен трансформатор осигурява 24 VAC/VDC за изходите на контролера и вентила. Конфигурациите извън мрежата интегрират MPPT соларен контролер за зареждане, фотоволтаична матрица (обикновено 300 W до 1000 W) и батерия с дълбок цикъл (12 V или 24 V). Контролерът следи състоянието на зареждане на батерията и може да намали некритичните натоварвания или да отложи планираното напояване, ако напрежението на батерията падне до дефиниран от потребителя праг на ниска мощност. DC заключващи соленоидни вентили, които консумират енергия само по време на моментния импулс за отваряне/затваряне, са определени за соларни обекти, за да се сведат до минимум изискванията за капацитет на батерията.
Корпусът е изработен от 1,5–2,0 mm поцинкована стоманена ламарина или неръждаема стомана клас 304 с UV-устойчиво прахово покритие. Стандартният рейтинг IP55 е подходящ за външен стенен монтаж или монтаж на стълб на ръба на напояваната зона. За предразположени към наводнения или среди с висока влажност се предлага IP65. Сенник за слънце се препоръчва за инсталации на пряка слънчева светлина в тропически климат. Входът на кабела е през компресионни уплътнения с клас IP на основата на корпуса. Вътрешната вентилация е пасивна, с дренажи за изравняване на налягането, като същевременно изключва влага и насекоми. Всички вътрешни платки са с конформно покритие за предотвратяване на корозия от влага и изпарения на селскостопански химикали. Устройствата за защита от пренапрежение на входящите захранващи и комуникационни линии предпазват от преходни процеси, предизвикани от мълния. Основният изолатор, блокиран с врата, осигурява безопасен достъп за поддръжка. Контролерът съхранява всички програми, графици и регистрирани данни в енергонезависима памет, като гарантира нулева загуба на данни при прекъсване на захранването.
Q1: Към какви типове сензори може да се свърже контролната кутия?
Контролната кутия приема: сензори за влажност на почвата (тензиометрични, капацитетни или тип TDR с 4–20 mA, 0–10 V или Modbus RS485 изход), дъждомери (импулсен вход), разходомери (импулсни или 4–20 mA), трансмитери за налягане (4–20 mA), сензори за температура и влажност (4–20 mA или Modbus), поплавъчни превключватели и трансмитери за ниво за резервоари и резервоари и данни от метеорологичната станция (чрез Modbus от външна метеорологична станция или облачен API). Нашите инженери ще потвърдят съвместимостта на сензора по време на спецификацията на проекта.
В2: Колко зони за напояване може да управлява една контролна кутия?
Стандартните конфигурации поддържат от 4 до 24 кабелни зони. Разширителните модули позволяват мащабиране до 48, 72 или повече зони. За много големи внедрявания, безжични отдалечени терминални устройства, комуникиращи чрез LoRa, могат да контролират допълнителни клъстери от клапани до няколко километра от главната контролна кутия, което позволява централизирано управление на стотици зони в даден имот.
Q3: Може ли контролната кутия да работи без мрежово захранване?
да Предлага се конфигурация извън мрежата с интегриран MPPT соларен контролер за зареждане, фотоволтаични панели и съхранение на батерии с дълбок цикъл. DC блокиращите електромагнитни вентили се използват за минимизиране на консумацията на енергия. Контролерът следи състоянието на батерията и ще отложи некритичните операции, ако напрежението падне до праг на ниска мощност. Тази конфигурация се използва широко в отдалечени ферми и пасища, където захранването от мрежата е неикономично.
Q4: Мога ли да управлявам поливната система от моя смартфон?
да Контролната кутия предава данни към облачна платформа чрез 4G, Wi-Fi или Ethernet. Можете да видите в реално време влажността на почвата, данните за потока и състоянието на клапана; дистанционно стартиране или спиране на напояването; коригира графици и прагове; и получавайте алармени известия чрез насочено съобщение или SMS - всичко от придружаващото приложение за смартфон или уеб таблото за управление.
Q5: Как контролерът управлява защитата на помпата?
Контролерът включва последователно стартиране на помпата, преди който и да е клапан да се отвори, и спиране на помпата, след като всички клапани се затворят, предотвратявайки работа в безизходица. Ако разходомерът открие липса на поток, въпреки че помпата работи, се генерира аларма за работа на сухо и помпата се изключва. Входът на сензора за налягане позволява защита от изключване при високо и ниско налягане. Изходът на помпата може да се свързва с мек стартер или VFD за по-големи двигатели.
Q6: Какво се случва с напояването, ако комуникацията се загуби?
Контролерът съхранява всички програми и графици в локална енергонезависима памет. Ако комуникацията с облачната платформа бъде загубена, контролерът продължава да изпълнява своя програмиран график автономно, използвайки своя вътрешен часовник в реално време. Базираните на сензори стартови условия (влажност на почвата, дъждомер) също продължават да работят. Когато комуникацията се възстанови, буферираните данни се синхронизират с облака.
Q7: Може ли една контролна кутия да управлява както напояването, така и фертигацията?
да Допълнителният модул за фертигация управлява един до четири инжекционни канала със специално управление на помпата или тръбата на Вентури. Дозирането може да се основава на време, пропорционално на потока инжектиране или затворен цикъл на EC/pH контрол, използвайки обратна връзка от сензори в напоителната магистрала. Изходите на бъркалката поддържат резервоарите за тор в суспензия.
Q8: Каква поддръжка изисква контролната кутия?
Рутинната поддръжка е минимална: ежемесечна визуална проверка на корпуса и уплътнението на вратата, тримесечна проверка на захранващите клеми за херметичност и годишно функционално тестване на всички изходи на клапани и входове на сензори. Ако е инсталирана слънчева система за захранване, клемите на батерията и нивата на електролита (за наводнени батерии) трябва да се проверяват на тримесечие. Самият контролер няма движещи се части и не изисква планирана подмяна.
Предприятие за отглеждане на плодове в Южна Европа управлява 180 хектара овощни градини с костилкови плодове и цитрусови плодове в вълнист терен. Напояването беше изтеглено от няколко сондажа и споделен резервоар, разпределен чрез мрежа от главни линии към приблизително 90 клъстера от соленоидни клапани, обслужващи отделни блокове с овощни градини. Операцията беше напояване по фиксирани графици, управлявани ръчно от работници на полето, които караха между блоковете, за да отварят и затварят клапани през целия ден и нощ.
Ръчната работа на клапана беше трудоемка и непрецизна. Иригаторите прилагат едно и също време на работа, независимо от вариациите на влажността на почвата между блоковете, което води до прекомерно напояване в зони с доминираща глина и недостатъчно напояване на пясъчни хребети. По време на пиковото лято отборът се бореше да завърши всички планирани комплекти в рамките на 24 часа. Стартирането на помпата често не беше съгласувано с позициите на клапаните — клапаните се отваряха, преди помпата да заработи, причинявайки въздушни шлюзове и водни удари, които повреждаха главните фитинги. Сондажните помпи на фермата също работеха срещу затворени клапани в края на смените, изключвайки претоварвания. Инжектирането на тор се извършва от отделна ръчна система на Вентури без записване на количествата на прилагане на блок.
Производителят искаше единна интегрирана система за контрол, която можеше да управлява всички клапани, помпи и фертигация, да се наблюдава дистанционно и да намали напоителния труд до надзорна роля.
Блоковото оформление на фермата предполагаше централизирана архитектура: една главна контролна кутия в помпения навес, управляваща всички стартирания на помпата и главното налягане, с безжични отдалечени терминални устройства LoRa във всеки клъстер от сателитни клапани, комуникиращи обратно към главния контролер. Това избягва прокопаването на контролни кабели през овощната градина.
Контролната кутия беше конфигурирана с шест изходни канала на помпата (четири сондажни отвора, две бустерни помпи), вход за предавател на налягане в главната линия, входове за дебитомер на изхода на всяка помпа за защита от работа на сухо и общо проследяване на потока, и 90 безжични изхода на клапани през сателитните RTU. Беше разгърната мрежа за мониторинг на влажността на почвата — шест капацитивни сонди с много дълбочини в представителни зони на почвата — свързани към контролера чрез Modbus RS485.
Фертигацията беше интегрирана чрез три дозиращи канала, всеки с инжекционна помпа с променлива скорост, управлявана от пропорционална на потока логика. Контролерът наблюдава разходомера на главната линия и коригира скоростта на инжектиране, за да поддържа целевата концентрация на тора, независимо кои блокове се напояват.
Програмирането беше структурирано по градински блок, като праговете за влажност на почвата определяха дали планираният цикъл на напояване ще продължи за всеки блок. Входът за измерване на дъжд автоматично спира всички планирани поливания за 24 часа след 5 мм валежи. Всички данни се предават към облачната платформа чрез 4G, което дава на мениджъра на фермата едно табло за цялата операция.
Две първични интелигентни контролни кутии за напояване бяха инсталирани в двата основни помпени навеса, с 16 LoRa безжични RTU, разпределени в овощната градина. Системата контролира шест помпи, 90 напоителни клапана и три канала за фертигация. Електрическата мрежа се доставяше от помпените навеси; RTU бяха захранвани от слънчева енергия с вътрешни батерии. Инсталирането и пускането в експлоатация бяха завършени за четири седмици извън периода на прибиране на реколтата, като съществуващите електромагнитни клапани и контактори на помпата бяха запазени.
● Трудът по напояването беше намален от полеви екип от четирима души до един супервайзор, който наблюдава таблото за управление на облака и извършва случайни полеви инспекции.
● Потреблението на вода е намаляло с приблизително 28% през първия пълен сезон, движено от базирания на влагата в почвата блоков график, който елиминира ненужното напояване на по-тежки почви.
● Обажданията за поддръжка, свързани с помпи, намаляха значително: прекъсванията при работа на сухо бяха елиминирани чрез защита, базирана на потока, и повредите от воден удар на главните фитинги престанаха с координирана последователност помпа-клапан.
● Използването на тор беше намалено с 15% чрез пропорционално на потока инжектиране, като записите за приложение на блок вече се записват автоматично за съответствие и агрономически преглед.
● Мениджърът на фермата съобщи, че възможността за преглед на цялото състояние на напоителната система на смартфон — особено в извънработно време и през почивните дни — е значително оперативно предимство.
