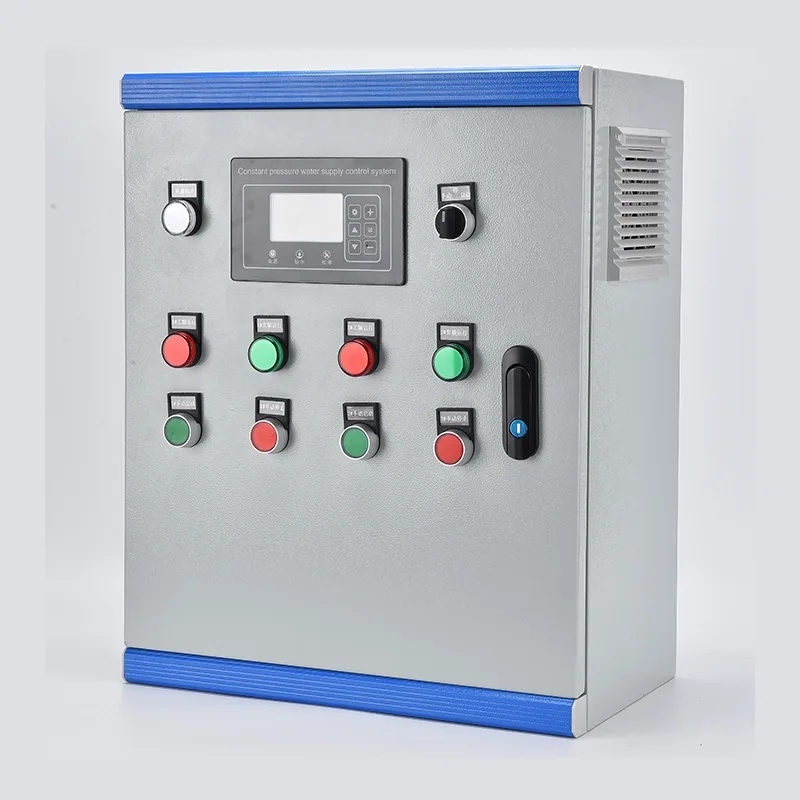

The Constant Pressure Water Supply Control Cabinet integrates a VFD, PLC or dedicated pump controller, incoming circuit breakers, output contactors per pump, control transformer, and pressure transmitter interface into a single floor-standing enclosure. Номиналната мощност варира от 0,75 kW до 400 kW при трифазно напрежение 380–480 V. A pressure sensor on the main header feeds a 4–20 mA signal to the controller, which continuously compares actual pressure against the user-defined setpoint and adjusts VFD output frequency via a PID loop to maintain regulation within ±0.02 MPa. В системите с няколко помпи, водещата помпа работи под управление на VFD, докато помпите със закъснение се стартират последователно или се изключват, когато търсенето варира. Ротационните баланси работят часове за всички помпи. Защитата обхваща работа на сухо, претоварване, загуба на фаза, късо съединение и свръхналягане. Монтиран на вратата HMI сензорен екран показва системно налягане, състояние на помпата, честота, регистрационни файлове за грешки и енергийни данни. Комуникацията чрез Modbus RTU/TCP или допълнителен 4G облачен шлюз позволява дистанционно наблюдение и интеграция на SCADA. Корпусът е изработен от поцинкована стомана с прахово покритие, класиран по стандарт IP54 или до IP65 за външна употреба.
Когато налягането на водата трябва да остане постоянно въпреки променящото се търсене, контролният шкаф за водоснабдяване с постоянно налягане замества гравитационното съхранение и изпомпването с фиксирана скорост с автоматизирано управление, отговарящо на нуждите.
Urban water networks experience wide pressure swings between peak hours and overnight low-flow periods. The cabinet maintains constant pressure at designated network points by modulating pump speed and staging, eliminating the dips and surges that stress pipe joints and generate service complaints. For booster stations along long transmission mains, the PID loop adapts to changing upstream pressure and variable downstream offtake.
Apartment towers, hotels, and office blocks need reliable pressure on upper floors. A constant pressure cabinet with multiple vertical multi-stage pumps automatically adjusts output to match occupancy-based demand — lower at midday, higher during morning and evening peaks. Системата премахва необходимостта от обемисти покривни резервоари заедно с тяхното структурно натоварване, риск от легионела и изисквания за достъп за поддръжка.
Производствените предприятия, хранително-вкусовите съоръжения и електроцентралите изискват технологична вода при строго контролирано налягане. Шкафът захранва охладителната кула, линиите за промиване, захранването на котела и производствените водни кръгове с точност на регулиране, подходяща за нуждите на процеса. VFD-based control eliminates the energy waste and valve wear associated with throttling.
Мащабните капкови, спринклерни и централно-въртящи се системи се нуждаят от променлив поток при стабилно налягане в полеви зони с различни характеристики на излъчвателя. Шкафът работи с множество конфигурации на помпи, включително потопяеми сондажни и хоризонтални бустерни помпи, като автоматично съпоставя мощността с броя на отворените зони за напояване. Built-in dry-run protection safeguards pumps during source water level changes.
Селските системи и отдалечените населени места се възползват от автоматизирано управление на налягането, което замества ръчната работа на помпата. Integrated with a storage tank level sensor, the cabinet starts and stops automatically to maintain tank fill while delivering constant pressure to consumers. Дистанционното наблюдение чрез 4G позволява на един оператор да управлява множество разпръснати станции от мобилен телефон или централна SCADA.
Курортите и съоръженията за отдих със сгради, разпръснати из целия обект, се нуждаят от равномерен натиск за стаи за гости, кухни, перални и озеленяване. Шкафът управлява множество помпи, за да отговори на пиковите сутрешни и вечерни нужди, като същевременно намалява енергията по време на ненатоварените часове, като системата до голяма степен е в режим на заспиване през нощта.
Шкафът за управление на подаването на вода с постоянно налягане съчетава VFD контрол на скоростта, PLC-базирана последователност на помпите и цялостна защита в един фабрично сглобен корпус, осигуряващ автономно управление на налягането за инсталации с една помпа до много помпи.
Трансмитер за налягане на главната колекторна тръба преобразува водното налягане в 4–20 mA аналогов сигнал. Контролерът работи с цифров PID алгоритъм: пропорционалното усилване определя колко агресивно системата реагира на отклонение в налягането, интегралното време елиминира изместването в стационарно състояние, а деривативното затихване потиска превишаването по време на внезапни промени на потока. PID изходът директно задава еталонната честота на VFD, регулирайки скоростта на помпата, за да отговаря на търсенето в реално време. Типичната точност на регулиране се поддържа в рамките на ±0,02 MPa, след като бъде настроена към специфичните характеристики на системата — дължина на тръбата, крива на помпата и обем на съда под налягане.
Когато търсенето надхвърли капацитета на една помпа, задвижвана от VFD, контролерът включва допълнителни помпи в действие. Водещата помпа работи под управление на VFD. Ако достигне максимална честота и налягането все още пада под зададената точка, контролерът прехвърля тази помпа към работа с фиксирана скорост чрез своя байпасен контактор и стартира помпа със забавяне под управление на VFD. Тъй като търсенето спада и VFD достига минимална честота с налягане над зададената точка, забавящите помпи се изключват една по една и водещата помпа се връща към управление с променлива скорост. Това гарантира, че само една помпа работи с променлива скорост по всяко време, докато другите работят с фиксирана скорост близо до точката на най-добра ефективност.
За да разпредели равномерно износването, контролерът завърта обозначението на водещата помпа въз основа на кумулативните часове на работа или броя на стартиранията. Помпата с най-ниски часове става следващият водещ, когато се задейства ротация, което се случва при условия на нисък дебит, за да се избегне прекъсване на налягането. A pump taken offline for maintenance is locked out of the rotation via a digital input, and the controller reallocates duty across the remaining pumps.
По време на периоди на нулево търсене - през нощта в търговски сгради, например - VFD в крайна сметка достига минималната си честота, докато налягането се задържа на зададената стойност. След конфигурируемо забавяне, контролерът влиза в режим на заспиване и спира всички помпи. Малък мембранен резервоар поддържа системното налягане по време на сън. Когато налягането спадне до прага на пробуждането, контролерът рестартира водещата помпа и се повишава, за да възстанови налягането. Този цикъл предотвратява работата на помпите срещу затворен вентил за продължителни периоди, спестявайки енергия и предпазвайки помпата от прегряване.
Контролерът осигурява специфични за помпата защити извън стандартното претоварване на двигателя. Откриването на работа на сухо използва или цифров вход от сонда за ниво на кладенец, или сензор за подток на двигателя. Overpressure trip with auto-reset prevents pipe damage if a valve closes suddenly. Блокирането с бърз цикъл ограничава броя на стартиранията на час, за да защити намотките на двигателя. Загубата на фаза и наблюдението на последователността на фазите предотвратяват механични повреди от обратно въртене. Всички събития на пътуване се маркират с време и се съхраняват в регистъра на грешките, с конфигурируем брой опити за автоматично нулиране, преди блокирането да изисква намесата на оператора.
VFD е избран за работа на помпа с променлив въртящ момент със 110% рейтинг на претоварване за 60 секунди. Възможността за летящ старт позволява безпроблемно рестартиране на помпа за движение по инерция без изключване при свръхток. Програмирането на пропускащата честота избягва механичните резонансни ленти. Automatic energy optimisation reduces motor magnetising current at light load, saving additional energy when the pump runs below full speed. Вграденият дросел на постоянен ток и RFI филтър минимизират инжектирането на хармоничен ток към захранването.
A door-mounted colour touchscreen provides real-time system pressure and setpoint, individual pump status, cumulative run hours and start count per pump, active alarms with fault history, and password-protected parameter access. Ръчното управление на замяна поддържа дейности по пускане в експлоатация и поддръжка.
Standard RS485 Modbus RTU connects to site SCADA or telemetry equipment. Допълнителен 4G или Ethernet облачен шлюз позволява дистанционен достъп чрез уеб браузър или приложение за смартфон, предоставяйки налягане в реално време, състояние на помпата, консумация на енергия и насочени известия за аларма. Операторите могат да регулират зададените стойности на налягането дистанционно за специфични системни изисквания.
Подовият шкаф използва 1,5–2,0 mm поцинкована стоманена ламарина с UV-устойчиво прахово покритие. IP54 е стандарт за вътрешни помпени помещения. IP55 или IP65 се предлага за външна среда и среда за пречистване на вода. Филтрираната принудителна вентилация с термостатно управление на вентилатора поддържа вътрешната температура в работния диапазон на VFD. За тропически или пустинни външни инсталации могат да се посочат сенник и нагревател против кондензация. Входът на кабела е през уплътнителни плочи в основата на шкафа. Шкафът е проектиран и конструиран в съответствие с IEC 61439-1/2, като всички компоненти са маркирани със CE и са налични регионални сертификати.
Q1: Как шкафът поддържа постоянно налягане?
Сензор за налягане на главния колектор за вода непрекъснато измерва налягането в системата и изпраща сигнал 4–20 mA към контролера. The controller's PID algorithm compares actual pressure against the user-set target. Ако налягането падне, то увеличава изходната честота на VFD, за да ускори помпата. Ако налягането се повиши, това забавя помпата. This closed-loop regulation runs continuously, typically holding pressure within ±0.02 MPa of the setpoint.
В2: Колко помпи може да управлява един контролен шкаф за водоснабдяване с постоянно налягане?
Standard configurations support 1 to 6 pumps, with 2 or 3 pumps being the most common deployment. В системите с няколко помпи един VFD задвижва помпата с променлива скорост, докато допълнителните помпи стартират с фиксирана скорост, когато търсенето нараства. All pump sequencing, alternation, and fault changeover logic is built into the controller.
Q3: Каква е разликата между този шкаф и инсталирането на отделни VFD на всяка помпа?
Шкафът предоставя цялостна система за управление — логика за последователност на помпата, PID контур на налягането, автоматично редуване, превключване на повреда, функция за заспиване/събуждане и единен потребителски интерфейс — всички предварително свързани и фабрично тествани. Индивидуалните VFD не могат да координират работата на няколко помпи без значително външно инженерство.
Q4: Може ли системата да работи със или без резервоар?
И двете. In a tank-fill application, the controller maintains system pressure while a level sensor in the tank provides start/stop authority. In a direct main configuration, the controller maintains line pressure directly on the distribution piping, modulating pump speed to match consumer demand without any storage tank.
В5: Какви типове помпи са съвместими?
Шкафът управлява стандартни трифазни индукционни двигатели, използвани в потопяеми сондажни помпи, вертикални многостъпални помпи, хоризонтални центробежни помпи с крайно засмукване и вградени бустерни помпи, през 380–480 V, 50/60 Hz. Двигателите с постоянен магнит също могат да се задвижват със съвместими VFD.
Q6: Какъв диапазон на мощност е наличен?
Стандартните конфигурации покриват от 0,75 kW до 400 kW. Оразмеряването на шкафа се основава на броя на помпите, тока при пълно натоварване на двигателя на всяка помпа и нивото на повреда на мястото. Нашите инженери ще изберат VFD, контактори, прекъсвачи и шинна система от вашите данни за помпата.
Q7: Какви опции за дистанционно наблюдение са налични?
Стандартен RS485 Modbus RTU се свързва към SCADA на сайта. Допълнителни 4G или Ethernet шлюзове се свързват с облачна платформа, осигурявайки достъп чрез уеб браузър или приложение за смартфон до налягане в реално време, състояние на помпата, консумация на енергия, аларми за грешки и исторически данни. SMS or app push notifications alert operators to faults.
Q8: Каква поддръжка изисква шкафът?
Monthly inspection of door seals and ventilation filters. Quarterly check of power terminations. Annual functional test of safety devices and alternation logic. The VFD cooling fans and DC link capacitors have a service life of 5–10 years and are replaceable. The pressure transmitter should be calibrated annually.
Q9: Как тази система пести енергия в сравнение с традиционното изпомпване?
A constant-speed pump with a throttling valve wastes energy pumping against an artificial restriction. The VFD matches pump speed directly to demand. Because pump power scales with the cube of speed, a pump at 80% speed draws roughly 50% of full-speed energy. С режим на заспиване по време на периоди на нулево търсене инсталациите обикновено постигат 20% до 40% намаление на енергията.
Общински воден орган в голям азиатски град управлява над 80 вторични водоснабдителни хидрофорни станции, обслужващи високи жилищни общности. Each station supplied 200 to 800 apartments across towers from 18 to 35 floors. Съществуващото оборудване остаряваше — някои станции използваха покривни резервоари с пълнене с поплавъчен клапан, други използваха помпени комплекти с фиксирана скорост с клапани за намаляване на налягането. Градската управа наложи надграждане за подобряване на качеството на налягането, премахване на резервоари на покрива от съображения за обществено здраве и намаляване на потреблението на енергия за изпомпване.
Всяка нагнетателна станция обслужваше кула с различен профил на търсене: резки сутрешни и вечерни пикове, умерено потребление през деня и почти нулев поток през нощта. Съществуващите помпи с фиксирана скорост работеха с пълен капацитет, независимо от търсенето, обезвъздушавайки излишното налягане през редуцир-вентили. Това губи значителна енергия, докато генерира топлина и шум в помпените помещения. Покривните резервоари трябваше да бъдат премахнати, за да отговарят на новите здравни разпоредби, а властите изискваха всички нови станции да докладват данни на централна SCADA платформа. Физическото пространство също беше ограничено – повечето помпени помещения бяха преустроени в сутеренни зони с ограничена височина на тавана и ограничен достъп.
След успешен пилот на три станции, органът избра фабрично проектирани шкафове за постоянно налягане. В един корпус се помещаваха VFD, контролер, изходни контактори за три вертикални многостъпални помпи, интерфейс за налягане и HMI сензорен екран — съответстващ на отпечатъка на стария панел. PID контролът на налягането позволи пълното премахване на редуцир-вентилите. Водещата помпа променя скоростта, за да отговаря на търсенето, с допълнителни помпи, които се настройват според нуждите. През нощта системата заспа, налягането се поддържаше от малък диафрагмен съд.
Налягането на водата в апартаментите на последния етаж се стабилизира на регулаторния минимум, независимо от търсенето, без свръхналягането на по-ниските етажи, причинено от старата система. Energy consumption was metered per station and transmitted to the authority's SCADA over Modbus, giving operators real-time visibility and the ability to adjust pressure setpoints remotely for each tower's specific height.
Thirty-two constant pressure cabinets were installed across the first phase over 18 months. Всеки шкаф беше предварително зареден с данни за помпата и зададени стойности на налягането, съответстващи на конкретната кула. On-site commissioning connected mains supply, pump motor cables, and the pressure transmitter — typically completed in one day per station.
● Натискът от жители на горните етажи в 32-те общности спадна до нула в рамките на три месеца след пускането в експлоатация.
● Потреблението на енергия от помпи е намаляло средно с 35% в сравнение с предишната базова линия с фиксирана скорост, надхвърляйки целта от 25% на органа.
● Покривните резервоари бяха изведени от експлоатация и премахнати, елиминирайки свързаните с тях разходи за поддръжка и съответствие с изискванията за качеството на водата.
● Оперативен екип от двама души сега управлява всичките 32 станции дистанционно от централната SCADA.
● Органът е стандартизирал шкафа за постоянно налягане за останалите 50 станции, като в момента е в ход втора фаза.
