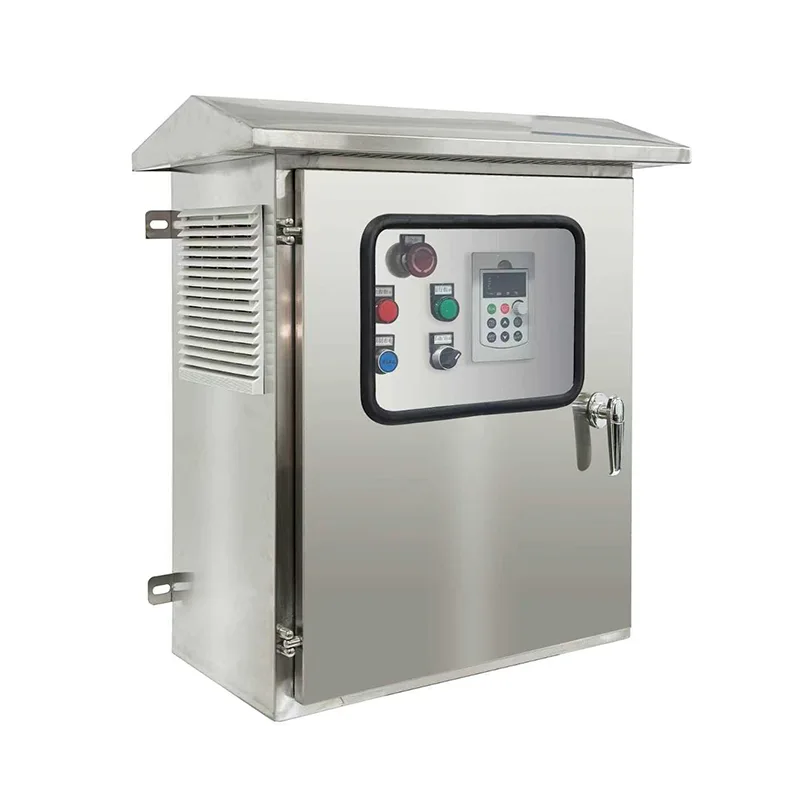

Разположена в здрав подов стоманен шкаф с оценка IP54 или по-висока, тази инверторна система интегрира пълната верига за преобразуване на мощността — DC входна защита, множество MPPT входни канали, задвижващо стъпало с променлива честота, AC изходно филтриране и цялостен системен контролер — всички предварително окабелени и фабрично тествани за бързо внедряване на място. Номиналните мощности варират от 2,2kW до над 250kW, като поддържат еднофазни и трифазни AC помпени двигатели при стандартни напрежения. Усъвършенстваният MPPT алгоритъм постига >99% ефективност на проследяване, динамично регулиране на скоростта на двигателя в реално време, когато слънчевото излъчване се променя през деня, осигурявайки максимална дневна доставка на вода. Опцията за хибриден вход приема резервно захранване от променливотокова мрежа или дизелов генератор, като автоматично превключва, за да поддържа водния поток по време на облачни периоди или работа през нощта. Интегрираните системни защити покриват работа на сухо, претоварване, пренапрежение, ниско напрежение, загуба на фаза и късо съединение, докато автоматичната логика за заспиване и събуждане, базирана на зададен от потребителя минимален праг на мощност, защитава помпата и панелите. Графичен сензорен HMI показва данни за мощност, напрежение, поток и енергия в реално време, с RS485 и опционални GPRS/4G/Wi-Fi интерфейси, позволяващи дистанционно наблюдение и интегриране в SCADA или IoT платформи чрез Modbus. Всички захранващи компоненти се помещават в климатично контролиран шкаф с филтрирано принудително охлаждане, защита от пренапрежение и пълно съответствие с приложимите IEC и местните мрежови стандарти.
Проектиран за надеждно, целогодишно водоснабдяване, когато мрежовото захранване е ненадеждно или липсва, инверторният шкаф за соларни помпи осигурява автономно, необслужвано управление на помпата за селскостопански, обществени и индустриални водни системи.
Мащабни схеми за напояване, системи за капково захранване и операции с централно завъртане в отдалечени земеделски земи са идеални кандидати. Инверторът задвижва високомощни трифазни помпи директно от соларни масиви, осигурявайки максимален поток по време на пиковите слънчеви часове - точно когато културите се нуждаят най-много от вода. Възможността за хибриден вход позволява безпроблемно резервно копиране на мрежа или генератор по време на критични етапи на растеж. Без батерии за поддръжка и устойчива на атмосферни влияния външна инсталация, фермерите се възползват от значително намалени енергийни и оперативни разходи в сравнение с дизеловото изпомпване.
Селските села, отдалечените селища и общинските водоснабдителни власти могат да разположат захранвани със слънчева енергия сондажни помпи за доставяне на чиста питейна вода. Автоматичната работа на инвертора - стартиране при изгрев слънце и спиране при залез или когато резервоарът за съхранение е пълен - елиминира необходимостта от ежедневно обслужване на оператора. Отдалеченото наблюдение чрез GPRS/4G позволява на водоснабдителните власти да проследяват състоянието на помпата, изхода на водата и здравето на системата от централна контролна зала, намалявайки скъпите посещения на място. Здравата конструкция на шкафа предпазва от прах, насекоми и сезонни екстремни климатични условия.
Станциите за добитък, овцефермите и отдалечените паша, разпространени в широки райони, се нуждаят от надеждна доставка на вода до резервоари и корита. Инверторът се свързва директно към сондажни помпи, елиминирайки логистиката на дизел генератора и разходите за доставка на гориво. Изпомпването, захранвано със слънчева енергия, се съгласува естествено с търсенето през лятото, когато консумацията на вода от животните е пикова. Защитата от работа на сухо автоматично спира работата на помпата, ако нивото на водата спадне, предотвратявайки скъпо струващото изгаряне на двигателя в сондажа.
Минни операции, кариери и промишлени заводи в места извън мрежата могат да използват системата за водоснабдяване на технологична вода, обезводняване или езера за прехвърляне на отпадъчни води. Здравата конструкция на шкафа на инвертора с филтриране на прах и активно охлаждане е подходяща за тежки промишлени среди. Хибридната входна интеграция със съществуващите резервни генератори осигурява непрекъсната работа независимо от метеорологичните условия.
Мащабните проекти за засаждане на дървета, възстановяване на тревни площи и напояване на пустинята разчитат на последователна доставка на вода в отдалечени, негостоприемни среди. Слънчевите помпени инвертори осигуряват автономна работа без горивна логистика, с дистанционно наблюдение, позволяващо централизирано управление на множество разпръснати помпени обекти в огромни територии.
Инверторният шкаф за слънчеви помпи интегрира пълното преобразуване на мощността, контрол и защита в стандартизиран, фабрично тестван корпус — намалявайки инженеринга на място, ускорявайки пускането в експлоатация и увеличавайки максимално дългосрочната надеждност.
Слънчевите масиви са свързани към инвертора чрез множество независими MPPT входни канали, всеки със специални предпазители за постоянен ток, устройства за защита от пренапрежение и изолиращо разпределително устройство, разположено във входната секция на шкафа. MPPT контролерът непрекъснато сканира напрежението на масива в широк диапазон (обикновено 460V–850VDC за по-големи системи), за да локализира точката на максимална мощност, постигайки >99% статична ефективност на проследяване. Конфигурациите с двоен или троен MPPT канал позволяват на струни с различни ориентации, ъгли на наклон или профили на засенчване да работят при своя индивидуален оптимум, значително увеличавайки общия дневен добив на енергия в сравнение с дизайните с един MPPT.
MPPT-регулираната DC шина захранва високоефективно задвижващо стъпало с променлива честота, изградено около IGBT модули от шесто поколение и високоскоростен DSP контрол. Инверторът синтезира синусоидален PWM изход с регулируемо напрежение и честота (0–50/60Hz или по-широко), позволявайки управление на двигателя с плавен старт без пусков ток — от съществено значение за защита на намотките на потопяемата помпа. Усъвършенствано V/f управление с компенсация на приплъзване, усилване на въртящия момент и автоматични криви за оптимизиране на енергията съответстват на характеристиките на двигателя в целия диапазон на скоростта. Филтриране на изхода — с помощта на дросели за постоянен ток, изходни реактори и dV/dt филтри според случая — осигурява дълги кабелни линии между инвертора и сондажната помпа без напрежение на изолацията на двигателя или лагерни токове.
Интегрирана автоматична функция за прехвърляне и синхронизация приема допълнителен AC вход от мрежата или дизелов генератор. Системният контролер непрекъснато сравнява наличната PV мощност с необходимата работна мощност на помпата. Когато слънчевото излъчване падне под дефиниран от потребителя праг, AC входът автоматично допълва или заменя фотоволтаичното захранване - поддържайки водния поток без прекъсване. Режимите AC-only, PV-only и хибридният приоритет са конфигурируеми от потребителя. Фотоволтаичният приоритетен режим увеличава максимално използването на слънчевата енергия, като същевременно използва променлив ток само за покриване на недостига, минимизирайки разходите за гориво или електроенергия.
Вграденият контролер прилага набор от защити, предназначени за помпата, които не се срещат в общите VFD. Откриването на работа на сухо следи тока на двигателя, фактора на мощността и честотата в реално време, като идентифицира характерната сигнатура за ниско натоварване на незаредена или работеща на сухо помпа в рамките на една секунда от откриването, след което инициира автоматично изключване и рутинен опит за рестартиране. Минималната защита на захранването предотвратява неефективна работа с ниска скорост, която губи вода без продуктивно изпомпване. Режимът на заспиване се активира, когато наличната слънчева енергия падне под зададен от потребителя праг на събуждане, влизайки в състояние на мониторинг с ниска мощност и автоматично възобновявайки, когато излъчването се върне. Откриването на пълно вода от поплавъчен превключвател на нивото на резервоара или входа на преобразувателя за налягане спира помпата, за да предотврати преливане, независимо от дневния слънчев цикъл.
Подовият шкаф е изработен от поцинкована стоманена ламарина с прахово боядисано покритие, устойчиво на атмосферни влияния, постигащо рейтинг IP54, IP55 или IP65 в зависимост от спецификацията на модела. Шкафът е разделен на функционални отделения — вход за постоянен ток, преобразуване на мощността, управление и изход за променлив ток — с панти, уплътнени врати, осигуряващи достъп до всички компоненти, които могат да се обслужват. Система за охлаждане с филтриран принудителен въздух с вентилатори с контролирана температура и променлива скорост поддържа оптимална вътрешна среда за силовата електроника. Въздухозаборниците използват високоефективни филтри, подходящи за прашна селскостопанска среда; тропическите версии добавят конформно покритие върху всички печатни платки за региони с висока влажност. Предлагат се интегрирани термостатно контролирани нагреватели против кондензация за внедряване в студен климат.
Монтиран на вратата цветен сензорен HMI осигурява с един поглед статуса на системата, включително PV входна мощност, скорост на двигателя, изходно напрежение, честота, дневен енергиен добив и кумулативна доставка на вода (изчислена от кривите на помпата или вход на дебитомера). Настройките на параметрите са защитени с парола с множество нива на достъп. Стандартните комуникационни интерфейси включват RS485 (Modbus RTU) за SCADA интеграция, с опционални GPRS, 4G, Wi-Fi или Ethernet модули за отдалечено наблюдение в облак. Платформата позволява дистанционно стартиране/спиране, промени на параметри, потвърждение на алармата и регистриране на данни — позволявайки на един оператор да управлява десетки разпръснати помпени обекти.
Q1: Какви типове помпи и размери на двигателя може да управлява този инвертор?
Системата поддържа трифазни AC индукционни двигатели и синхронни двигатели с постоянен магнит в конфигурации на потопяеми и повърхностни помпи. Номиналните мощности варират от 2,2kW до над 250kW. Обичайните приложения включват помпи за дълбоки сондажи, хоризонтални центробежни помпи и турбинни помпи. Ние ще ви помогнем да съпоставите капацитета на инвертора с данните на табелката на двигателя на вашата помпа.
Q2: Системата изисква ли батерии?
Не. Инверторът задвижва помпата директно от слънчеви панели, без да е необходима батерия. Водата се изпомпва по време на слънчевите часове и се съхранява в резервоар, резервоар или колекторен резервоар — което е много по-рентабилно от съхраняването на електричество в батерии. Ако е необходимо 24-часово водоснабдяване, опционалният хибриден променливотоков вход може да включи захранване от мрежата или генератора по време на тъмнина.
Q3: Колко слънчеви панела ми трябват и как се свързват?
Конфигурацията на панела се определя от мощността на вашата помпа, целевия дневен обем вода и местното слънчево излъчване. Диапазонът на MPPT напрежението на инвертора (обикновено 460–850 VDC за трифазни системи) определя дължината на серийния низ. Нашите инженери по продажбите ще изчислят размера на масива и конфигурацията на низове въз основа на прост въпросник на сайта. Шкафът включва DC комбинираща секция с предпазени входове, опростяващи окабеляването на масива.
Q4: Какво се случва в облачни дни или по време на периоди на слаба слънчева светлина?
Инверторът забавя двигателя на помпата, когато слънчевата мощност намалява, поддържайки непрекъснат, но намален воден поток. Ако мощността падне под зададения от потребителя минимален праг, системата влиза в режим на заспиване и периодично проверява за възстановено излъчване. Ако системата е оборудвана с AC хибридна входна опция, захранването от мрежата или генератора автоматично допълва или замества слънчевата енергия по време на периоди с ниско излъчване.
Въпрос 5: Каква защита има за помпата?
Изчерпателните алгоритми за защита обхващат работа на сухо, претоварване, свръхток, пренапрежение, ниско напрежение, загуба на фаза, късо съединение и прегряване. Откриването на работа на сухо е особено критично за сондажни приложения; контролерът идентифицира състояние на ниско натоварване, типично за суха помпа в рамките на секунди и се изключва, преди да настъпи повреда на двигателя, след което инициира автоматичен цикъл на рестартиране по време.
В6: Може ли инверторът да се инсталира на открито?
да Шкафът е с класификация IP54, IP55 или IP65 в зависимост от спецификацията и е предназначен за постоянен монтаж на открито. Включва филтрирана вентилация, запечатани уплътнения на вратата и UV-устойчиво покритие. За екстремни среди се предлагат допълнителни опции като сенници, подобрено филтриране на прах и вътрешни нагреватели против кондензация.
Q7: Как системата се наблюдава и управлява дистанционно?
Стандартният RS485 Modbus RTU позволява локална SCADA или HMI интеграция. Опционалните GPRS/4G, Wi-Fi или Ethernet модули позволяват базирано на облак отдалечено наблюдение чрез уеб портал или мобилно приложение. Можете да преглеждате състоянието в реално време, да получавате алармени известия, да изтегляте исторически данни и дистанционно да регулирате параметрите. Това е особено ценно за сайтове в разпръсната географска област.
Q8: Каква поддръжка изисква шкафът?
Рутинната поддръжка е минимална: тримесечно почистване или смяна на въздушния филтър, визуална проверка на кабелните връзки и уплътненията на вратите и годишно функционално тестване на защитните устройства. Дизайнът на шкафа с преден достъп означава, че всички компоненти - предпазители, контактори, контролни печатни платки и захранващи модули - могат да бъдат достигнати без премахване на корпуса.
Държавен орган за развитие на селското стопанство в полусух район на Африка на юг от Сахара планира да замени захранваните с дизел помпи за напояване със слънчева енергия в множество земеделски кооперации. Проектът беше насочен към 20 сондажни обекта, разположени в широк географски район, като всеки от тях доставя вода за капково напояване на градинарство и полски култури. Логистиката на дизеловото гориво представлява над 60% от оперативните разходи, а повредите на генераторите често прекъсват напояването по време на критични периоди на растеж.
Всеки обект представи подобен профил: съществуваща трифазна потопяема сондажна помпа от 15kW до 45kW, отдалечено място без връзка с мрежата и сух сезон, който съвпадаше точно с пика на слънчевата радиация. Изискванията на органа бяха взискателни:
● Нулева зависимост от батерията за минимизиране на капиталовите разходи и разходите за подмяна
● Способност за доставяне на максимален обем вода през обедните часове, когато изпарението на реколтата е най-високо
● Защита за скъпи потопяеми помпи срещу работа на сухо в сондажи с променлив вододебит
● Дистанционно централизирано наблюдение на всички 20 обекта от областната централа
● Здрава конструкция, издържаща на целогодишен прах, сезонни дъждове и температури на околната среда, достигащи до 45°C
Инверторното решение в стил шкаф беше избрано заради напълно интегрираната, предварително тествана доставка. Всеки шкаф пристигна на място предварително окабелен с DC входна защита, MPPT модули, VFD задвижващо стъпало, изходно филтриране и системен контролер — изискващи само връзка към PV масива и кабела на помпата за пускане в експлоатация.
Многоканален MPPT позволява слънчевият масив на всеки обект да бъде разделен на струни, ориентирани леко на изток и запад, удължавайки ефективните часове на изпомпване отвъд конфигурация с чисто южно изложение. Опцията за хибриден AC вход беше определена за двата най-големи обекта, позволявайки малък резервен генератор да допълва по време на продължителни облачни периоди или за случайно нощно напояване.
Най-важното е, че специфичната за помпата защита срещу работа на сухо даде увереност на властите, че техните съществуващи сондажни помпи - значителни невъзстановими разходи - ще бъдат защитени. Автоматичната логика за заспиване и събуждане означаваше, че не се изисква ежедневно присъствие на оператор; системата стартира автоматично на зазоряване и спря, когато резервоарите за съхранение сигнализират, че са пълни.
Двадесет слънчеви помпени инверторни шкафа, вариращи от 18,5kW до 45kW, бяха разположени в сътрудничещите земеделски общности. Всеки шкаф включва двойни MPPT канали, хибридна AC входна опция на двете най-големи единици и интегриран GPRS дистанционен мониторинг, свързан към централната SCADA платформа на органа. Монтажът и пускането в експлоатация бяха завършени от местен електроизпълнител през тримесечен период на сух сезон. Съществуващите сондажни помпи бяха запазени и свързани директно към новите инвертори.
● Разходите за дизелово гориво в 20-те обекта спаднаха почти до нула, като резервният генератор беше ангажиран за по-малко от 2% от общите годишни работни часове.
● Доставените обеми на вода съответстват или надвишават базовата линия за изпомпване на дизелово гориво, като разширеният MPPT прозорец добавя приблизително 1,5 допълнителни ефективни часа на изпомпване дневно.
● Нито една повреда на двигателя на помпата не е възникнала през първите 18 месеца на работа, като се дължи на контрола за плавен старт и защитата от работа на сухо.
● Инженерите на органа наблюдаваха всичките 20 обекта от едно табло за управление, получавайки автоматизирани SMS известия за всяко състояние на повреда, значително намалявайки разходите за посещение на обекта.
● Успехът на това първоначално внедряване накара органа да отпусне финансиране за допълнителни 35 шкафови системи в следващата фаза, разширявайки слънчевото напояване към нови земеделски общности.
