Фабричната 0,75-2,2kW 3-фазна 380V слънчева помпа и инвертор с общо предназначение VFD разполага с високоволтов DC входен диапазон. Максималният входен DC е 900 VDC, с препоръчителен диапазон на напрежението на отворена верига от 550–750 VDC и MPPT диапазон от 450–600 VDC. Диапазонът на регулируемото начално напрежение е 300–900 VDC. Тези стойности осигуряват основата за избор на панелния низ, показан в препоръчаната таблица с масиви.
Серията обхваща три мощности на двигателя: 0,75 kW, 1,5 kW и 2,2 kW. Техните номинални изходни токове са съответно 2,1 A, 3,8 A и 5,1 A. Всеки модел е проектиран за трифазно 380 V AC захранване и може да работи и с правилно конфигуриран фотоволтаичен масив в режим на соларна помпа. Изборът на режим на работа определя дали задвижването се използва за слънчево изпомпване или като инвертор с общо предназначение.
За изброените модулни опции препоръчаният масив използва един низ от 18 модула с номинална мощност 250 W (37±1 V) или един низ от 15 модула с номинална мощност 300 W (45±1 V). По-високото напрежение на фотоволтаичния низ може да означава по-нисък постоянен ток за дадено ниво на мощност, което може да помогне за управление на тока на кабела и спада на напрежението при по-дълги пробези. Окончателният дизайн на низа трябва да използва действителните електрически данни на модула и да поддържа максималното напрежение на отворена верига на масива в границите на задвижването.

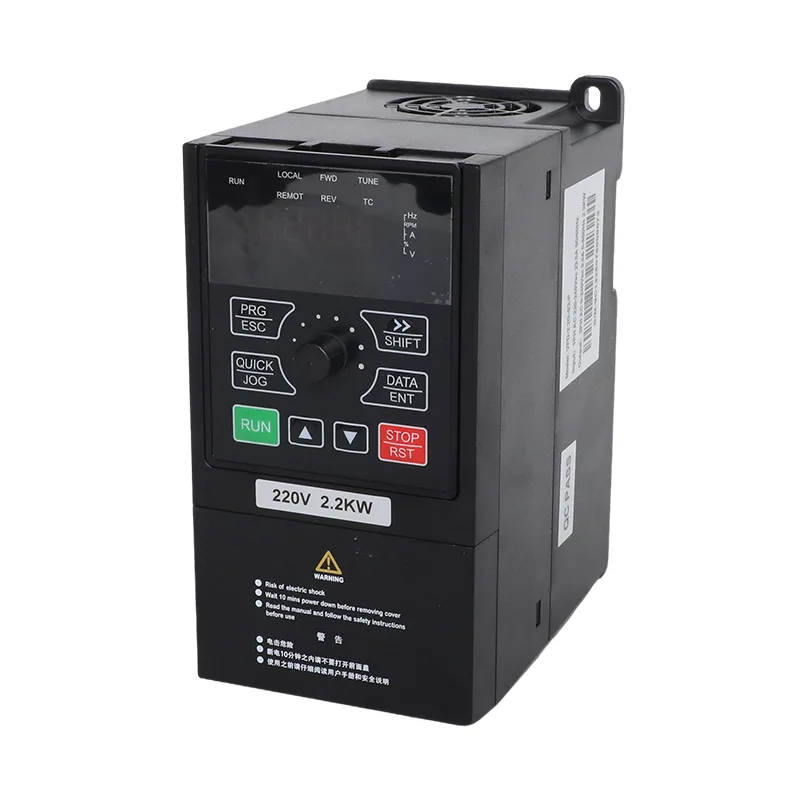

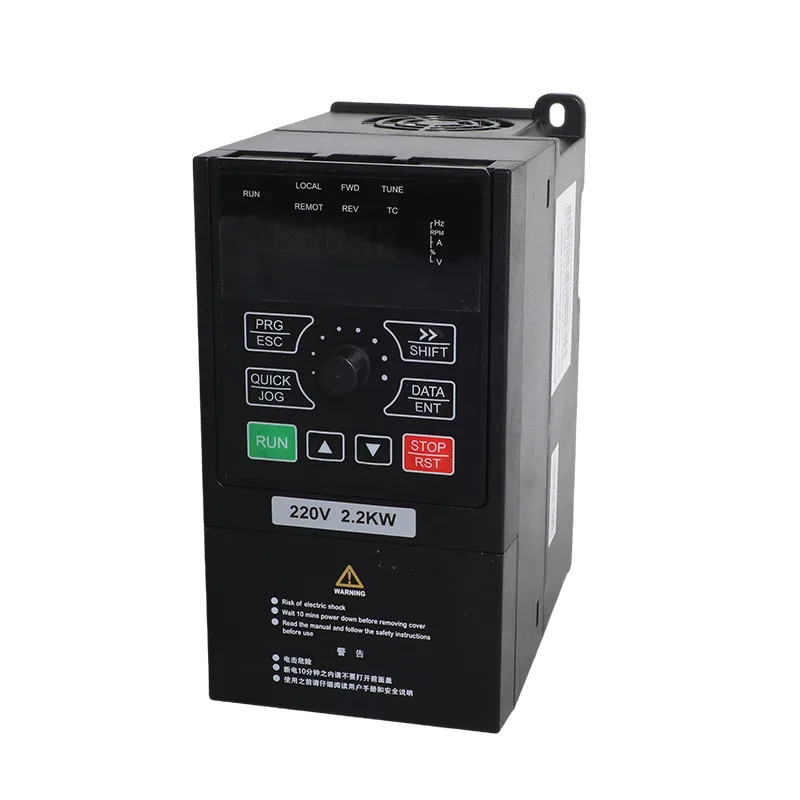

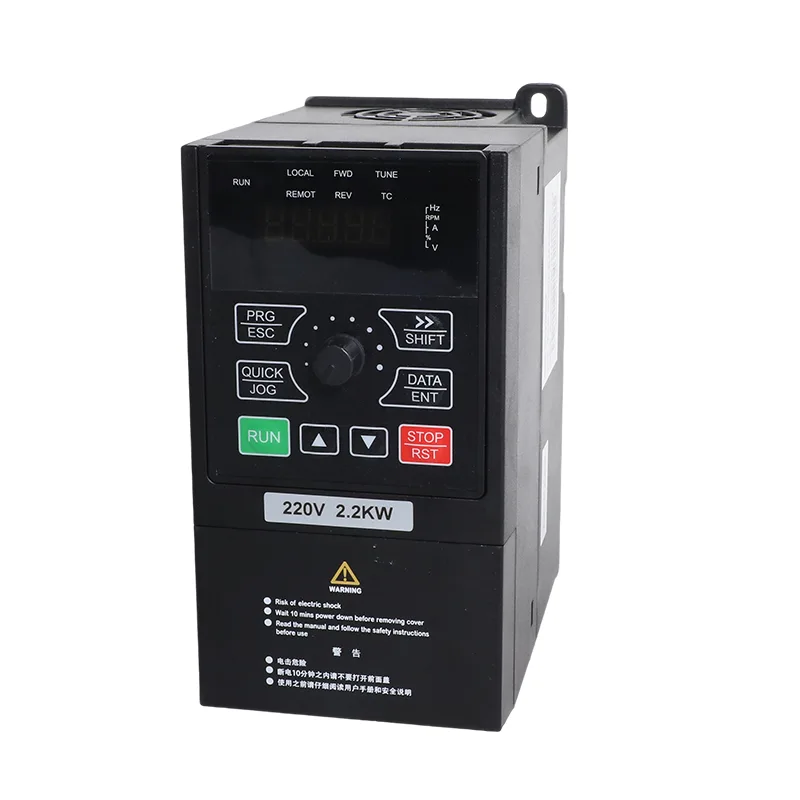

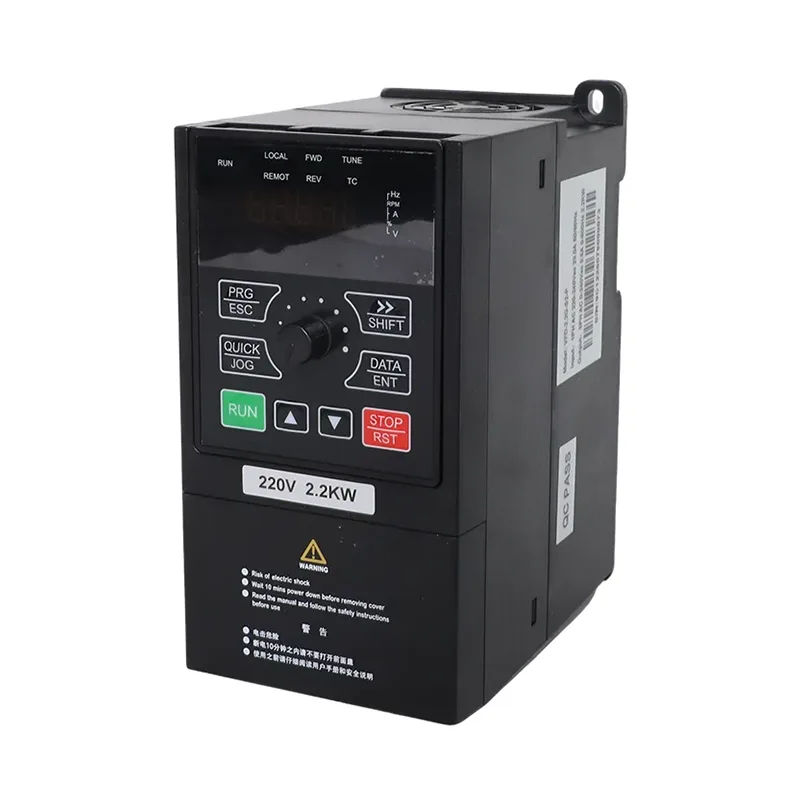

Трите модела споделят компактно шаси с размери 171 × 86 × 138 мм и тегло приблизително 1 кг. Монтажният отпечатък от 67,3 × 157,5 mm помага за поставянето на инвертора в по-малки контролни шкафове или кутии за оборудване. Тази компактна форма е полезна, когато малка помпа или машина се нуждае от управление с променлива скорост, но мястото за инсталиране е ограничено.
С P8-00, настроен на 1, задвижването работи в режим на соларна помпа. MPPT проследяването настройва работата в отговор на наличната фотоволтаична мощност, докато логиката за слаба светлина и свързаните с помпата защитни функции помагат за управление на променящите се слънчеви условия. Изискванията за напрежението на масива, мощността на двигателя и помпата трябва да бъдат проверени при определяне на системата.
С P8-00, зададен на 0, същият хардуер може да се използва за съвместими трифазни двигатели без соларен масив. SVC или V/F управление поддържа регулиране на скоростта на двигателя, докато вградените PID и RS485 Modbus RTU са налични за подходящи приложения за налягане, поток или контрол на процеси. CSIVEI може да конфигурира искания режим на работа преди изпращане; по-късна промяна на режима се извършва чрез съответните параметри и трябва да следва ръководството на продукта.
| Артикул | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Приложим двигател | 0,75 kW / 1 HP | 1,5 kW / 2 HP | 2,2 kW / 3 HP |
| Номинален капацитет | 1,5 kVA | 3 kVA | 4 kVA |
| Входен ток | 3.4 A | 5 А | 5,8 А |
| Изходен ток | 2.1 А | 3,8 А | 5.1 А |
| AC входно напрежение | AC 3 PH 380 V (-15%) до 440 V (+10%) | ||
| Макс. DC входно напрежение | 900 VDC | ||
| Препоръчителен диапазон на Voc | 550 до 750 VDC | ||
| Препоръчителен диапазон на MPPT | 450 до 600 VDC | ||
| Диапазон на начално напрежение | 300 до 900 VDC, регулируем параметър | ||
| Номинално изходно напрежение | 3 PH 380 V AC | ||
| Ниво на шум | 50 dBA макс. |
| Модел | 37±1 V модули, 250 W±5 Wp | 45±1 V модули, 300 W±5 Wp | ||
| Модули на низ | струни | Модули на низ | струни | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Артикул | Спецификация |
| Номинална честота | 50/60 Hz |
| Диапазон на входната честота | ±5% (47,5 до 63 Hz) |
| Изходно напрежение | 0 към входното напрежение |
| Изходна честота | 0,1 до 500 Hz |
| Максимална честота | 0 до 500 Hz (SVC и V/F управление) |
| Носеща честота | 0,8 kHz до 8 kHz, регулира се автоматично за натоварване (поддържа се до 16 kHz) |
| Честотна резолюция | Цифрова настройка 0.01 Hz; аналогова настройка 0,025% от максималната честота |
| Режим на управление | Безсензорно векторно управление (SVC); V/F контрол |
| Стартов въртящ момент | 0,5 Hz / 150% (SVC) |
| Диапазон на скоростта | 1:100 (SVC) |
| Точност на стабилност на скоростта | ±0,5% (SVC) |
| Капацитет на претоварване | 150% номинален ток за 60 s; 170% за 12 s; 190% за 1,5 сек |
| Увеличаване на въртящия момент | Автоматично усилване на въртящия момент; ръчно усилване 0,1% до 30,0% |
| V/F крива | Линейна, многоточкова и квадратна крива (1,2 / 1,4 / 1,6 / 1,8 / 2,0 мощност) |
| V/F разделяне | Пълна раздяла, половин раздяла |
| Ускоряване / забавяне | Линейна или S-крива, 0,0 до 6500,0 s |
| DC спиране | Начална честота 0,00 Hz до максимална честота; време 0.0 до 36.0 s; ток 0,0% до 100,0% |
| JOG управление | JOG честота 0,00 Hz до максимална честота (по подразбиране 5 Hz); ускорение/забавяне 0.0 до 6500.0 s |
| Вграден PID | Да, за затворен контур за налягане, поток или температура без външен контролер |
| AVR | Изходното напрежение се поддържа стабилно, когато напрежението на мрежата варира |

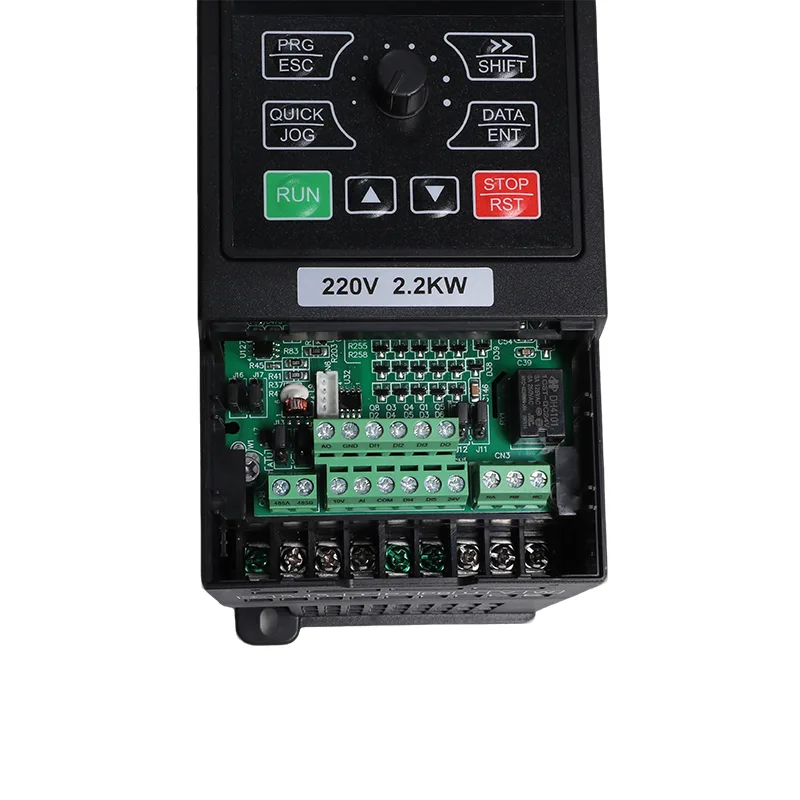

| Входни клеми | 5 цифрови входа, DI5 поддържа високоскоростен импулс до 50 kHz; 1 аналогов вход 0-10 V или 0-20 mA; 1 вход за потенциометър на клавиатурата |
| Изходни клеми | 1 високоскоростен импулсен изход до 50 kHz; 1 релеен изход; 1 аналогов изход 0-20 mA или 0-10 V |
| Комуникация | RS485, Modbus RTU |
| защита | Откриване на късо съединение на двигателя при включване, загуба на изходна фаза, свръхток, свръхнапрежение, ниско напрежение, свръхтемпература, претоварване, недостатъчно натоварване, слаба светлина |
| Работна температура | -10°C до 50°C; намаляване на 1% на 1°C над 40°C |
| Температура на съхранение | -20°C до 60°C |
| Влажност | Под 95% RH, без кондензация |
| Надморска височина | Под 1000 м; намаляване на 1% на 100 m от 1000 до 3000 m |
| Вибрация | Под 5,9 m/s² (0,6 g) |
| Заграждение | IP20, монтаж на стена или шкаф, вертикален монтаж |
| Разпределителна система | TN, TT |
| EMC / безопасност | IEC 61800-3 (C3); IEC 61800-5-1 |
Този диапазон на мощност е предназначен за по-малки трифазни помпи и моторно задвижвано оборудване, където регулируемата скорост, слънчевата работа или и двете са полезни.
За помпените системи регулируемото ускорение и забавяне може да помогне за управление на скоростта, с която потокът се увеличава и намалява. Правилните настройки на рампата зависят от помпата, тръбопровода и хидравличните условия; те трябва да бъдат избрани по време на пускането в експлоатация, а не да се приемат само от мощността на двигателя.
Препоръчителните конфигурации на масива използват 18 модула при 250 W или 15 модула при 300 W в един низ. Инверторът поддържа до 900 VDC, с препоръчителен Voc диапазон от 550–750 VDC и MPPT диапазон от 450–600 VDC. Проверете действителното напрежение на отворена верига на модула при температурни условия на място, преди да потвърдите низа.
Задайте P8-00 на 1 за режим на соларна помпа или на 0 за режим с общо предназначение. Същата платформа съчетава базирано на MPPT слънчево изпомпване със SVC/V/F управление на мотора, вграден PID и Modbus RTU, което й позволява да обслужва подходящи приложения за помпи или леки машини.
P8-10 до P8-14 конфигурират поведение при спиране и рестартиране при слаба светлина. Защитата от недостатъчно натоварване и входовете за ниво на водата също могат да поддържат защита на помпата, когато са правилно окабелени и конфигурирани за инсталацията.
Шасито с размери 171 × 86 × 138 мм тежи приблизително 1 кг. Вграден PID, пет цифрови входа, аналогов I/O и RS485 Modbus RTU осигуряват локално управление и опции за интеграция, без да е необходим отделен PID контролер за поддържани приложения със затворен контур.
18 модула от 250 W (тип 37 V) в един низ или 15 модула от 300 W (тип 45 V). И двете приземяват масива в препоръчителния диапазон от 550 до 750 VDC на отворена верига. Не превишавайте 900 VDC, което е номиналният максимум.
Да, това е нормалната настройка извън мрежата. Свържете масива към клемите за постоянен ток и помпата към U, V и W, задайте P8-15 на 1 за слънчево захранване и задвижването работи винаги, когато масивът доставя достатъчно напрежение.
Нито едно от двете. Управлението е безсензорно векторно или V/F, и двете без обратна връзка. MPPT, защита от работа на сухо, защита от недостатъчно натоварване и опционален PID за постоянно налягане вече са в задвижването.
P8-09 задава долната граница на работната честота, 10,00 Hz по подразбиране. Заедно с прага на слаба светлина в P8-10, това е, което спира устройството да върти помпата твърде бавно, за да премести вода.
През RS485 с Modbus RTU, да. Работна честота, напрежение на шината, изходен ток, изходна мощност, DI и DO статус и текущият режим на захранване се четат от групата за наблюдение U0, като режимът на захранване при U0-49 показва мрежа или слънчева енергия.
да Голяма част от този размер се доставя в режим с общо предназначение, задвижвайки вентилатори за оранжерии, помпи за работилници, циркулация на охлаждащата течност и малки компресори на захранване от 380 V, без масив никъде на място. Същият хардуер, същите параметри, различен режим. Кажете ни кой искате, когато поръчвате. Модул, закупен в режим на соларна помпа, се превключва чрез настройка на P8-00 на 0.
Кажете ни комбинацията от модели и количеството и ние ще цитираме дата на изпращане в писмен вид с цената. Стандартните рейтинги и единиците с марка OEM не се доставят по един и същ график, тъй като отпечатването на калъфа и етикетите се правят по вашето произведение, така че си струва да решите това, преди да поръчате.
