15HP 11kw VFD честотна задвижваща помпа VFD

Основните характеристики включват висок капацитет на претоварване, вграден DC реактор за смекчаване на хармониците, множество комуникационни интерфейси и конфигурируемо I/O разширение. Издръжливият корпус с подсилена охладителна система осигурява надеждна работа в промишлени среди с висока температура.

Комбинирайки възможности за пестене на енергия с интелигентни функции за защита, CSIVEI 15HP 11kw VFD честотно задвижваща помпа VFD увеличава максимално времето за работа на системата и оперативната ефективност за приложения с голяма мощност.

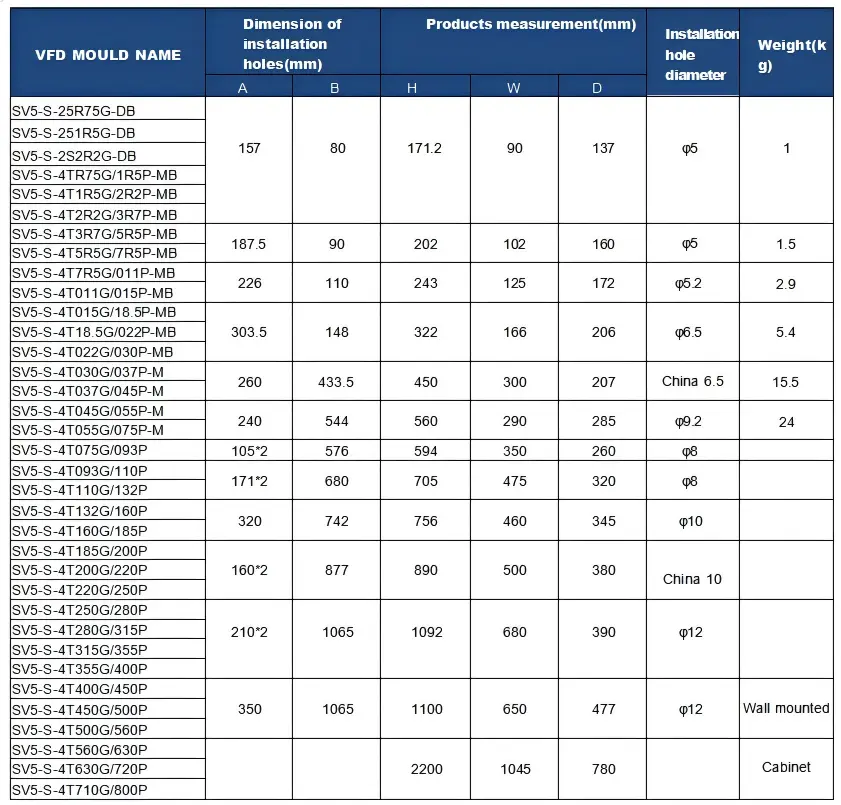

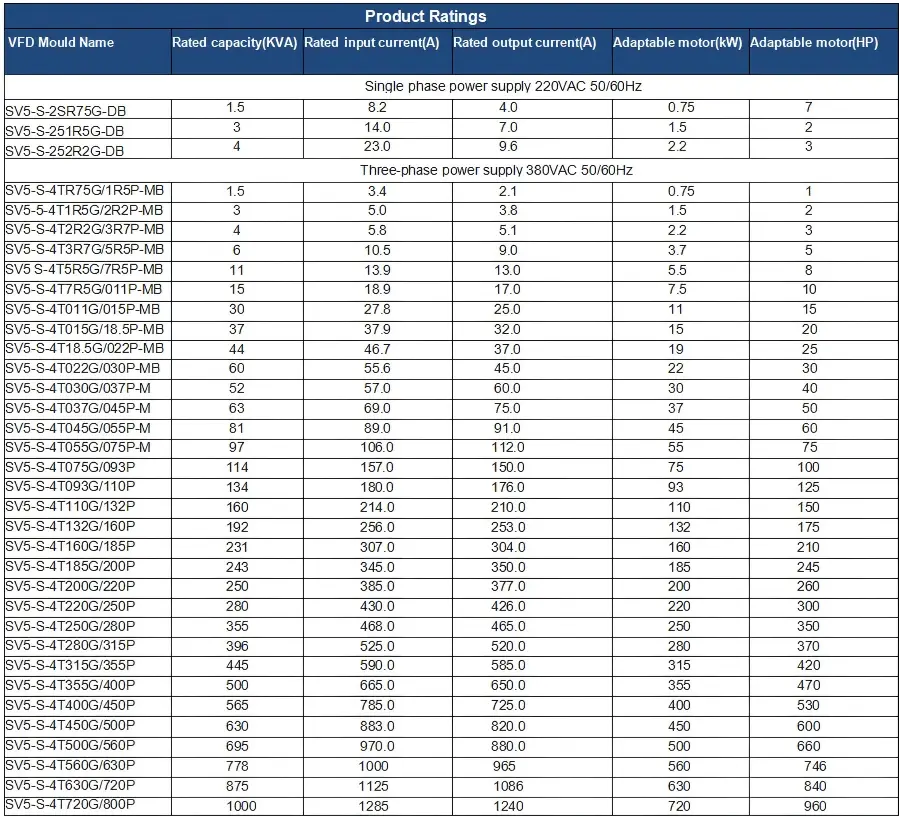

Основни параметри и спецификации

Типични приложения

CSIVEI 15HP 11kw VFD честотно задвижваща помпа VFD осигурява стабилна производителност за тежко индустриално оборудване, изискващо непрекъсната работа:

●  Големи помпи – главни водоснабдителни помпи, промишлени охладителни помпи

●  Промишлени вентилатори – шахтна вентилация, вентилатори за циментови заводи, прахоуловители

●  Компресори – големи въздушни компресори, азотни компресори

●  Миксери – бетонобъркачки, химически реактори, миксери за целулоза

●  Центрифуги – центрофуги за захар, центрофуги за масло, декантери

С подсилено охлаждане и функции за смекчаване на хармониците, той осигурява надеждна работа в тежки среди.

Здрава защита и надеждност

Създадена да издържа на взискателни индустриални среди, серията CSIVEI VFD включва множество защитни механизми, за да осигури непрекъсната работа и удължен експлоатационен живот.

Цялостна защита на двигателя – Интегрираната защита включва защита от свръхнапрежение, ниско напрежение, свръхток, свръхтемпература, загуба на фаза и късо съединение. Задвижването автоматично изключва или ограничава мощността, за да предотврати повреда както на задвижването, така и на свързания двигател.

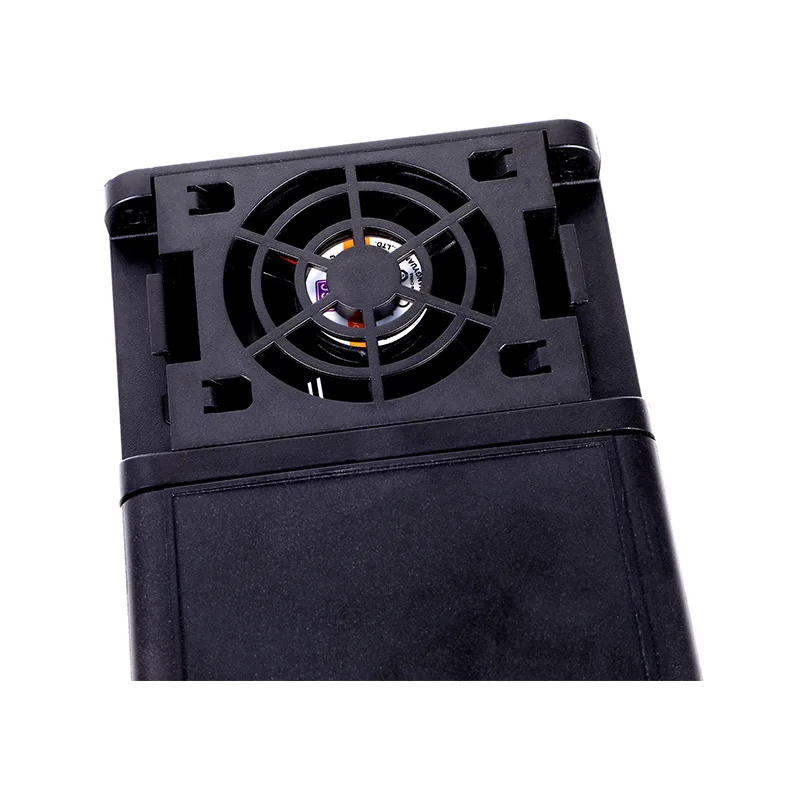

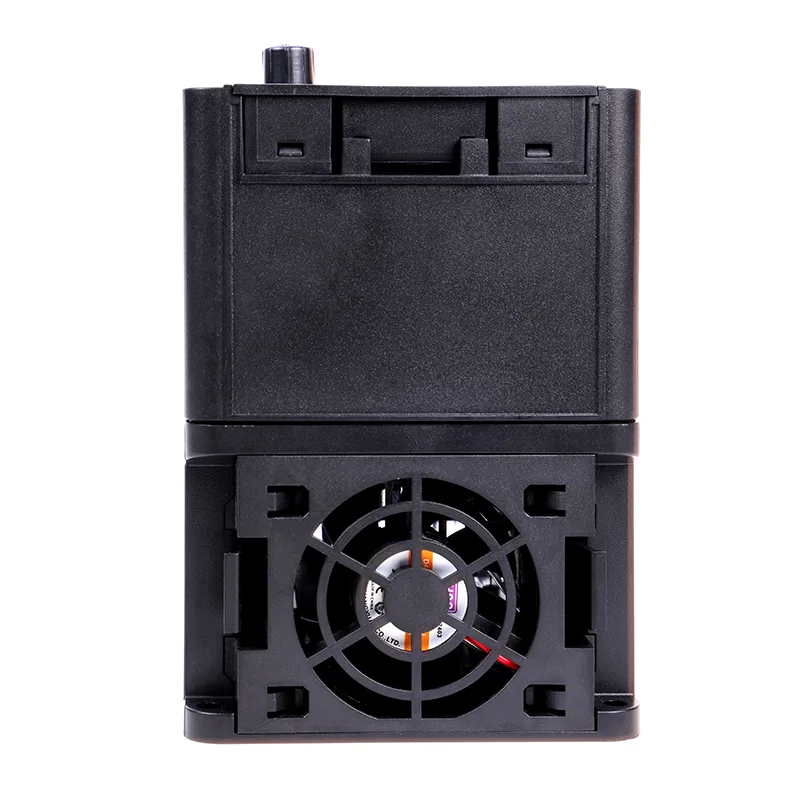

Термално управление – Интелигентното управление на вентилатора регулира охлаждането въз основа на вътрешната температура и условията на натоварване, като минимизира шума и удължава живота на вентилатора. Моделите с висока мощност разполагат с подсилен дизайн на радиатора за подобрено разсейване на топлината.

Защита на околната среда – Стандартен корпус IP20, подходящ за монтаж на контролен панел. Предлагат се опционални корпуси IP40/IP54/IP66 за приложения в прашни, влажни или измиващи се среди. Конформното покритие върху PCB осигурява допълнителна защита срещу влага и замърсители.

Вграден филтър за електромагнитна съвместимост – Избрани модели включват интегриран филтър за електромагнитна съвместимост, опростяващ спазването на CE и други стандарти за електромагнитна съвместимост и намаляващ разходите за инсталиране.

Често задавани въпроси

Каква е разликата между V/F управление и векторно управление?

Управлението V/F поддържа фиксирано съотношение напрежение към честота. Добре е за вентилатори, помпи и общи приложения, където прецизният контрол на скоростта не е от решаващо значение. Векторното управление разделя потока и въртящия момент, така че да можете да ги контролирате независимо - това ви дава по-висок начален въртящ момент (до 150% при 0,5 Hz) и по-добра точност на скоростта. Безсензорният вектор не се нуждае от енкодер; векторът със затворен контур го прави и повишава точността на скоростта до 0,1%. Повечето CSIVEI устройства поддържат и двете, така че можете да изберете това, което отговаря на вашето приложение.

Как да избера правилния VFD за моя двигател?

Няколко неща, които трябва да имате предвид:

●  Мощност на двигателя—VFD трябва да съответства или да е малко по-голяма от номиналната стойност на двигателя.

●  Входно напрежение—еднофазно 230V или трифазно 400V, уверете се, че отговаря на вашето захранване.

●  Тип натоварване—натоварванията с постоянен въртящ момент като конвейери или екструдери обикновено се нуждаят от VFD, оразмерен на 100–120% от мощността на двигателя. Натоварванията с променлив въртящ момент, като вентилатори и помпи, често могат да използват VFD, съответстващ на мощността на двигателя, плюс вие получавате икономии на енергия.

●  Околна среда—за прашни, влажни или открити места изберете по-висок IP рейтинг (IP40, IP54, IP66) или поставете устройството в защитено заграждение.

●  Комуникация—ако трябва да говорите с PLC или SCADA, проверете дали устройството поддържа вашия протокол (Modbus RTU е стандартен; Profibus, Ethernet/IP и т.н. са по избор).

●  CSIVEI разполага също с инструмент за оразмеряване и техническа поддръжка, ако искате второ мнение.

Мога ли да използвам монофазен входен VFD с трифазен двигател?

да Еднофазните 230V задвижвания на CSIVEI приемат еднофазен вход и извеждат трифазно захранване към двигателя. Това е обичайна настройка, когато е налично само еднофазно захранване, но искате ефективността и надеждността на трифазен двигател. Просто се уверете, че напрежението на двигателя съответства на изхода на задвижването—230V трифазен.

Имам ли нужда от външен спирачен резистор?

Зависи. Ако имате нужда от бързо забавяне или товарът има висока инерция - като центрофуги, кранове, подемници или навиващи устройства - тогава да, ще ви трябва такъв. При задвижвания, които имат вътрешен спирачен модул, резисторът управлява регенеративната енергия, за да се избегнат повреди от пренапрежение и да се съкратят времето за спиране. За вентилатори и помпи с по-бавно забавяне обикновено можете да го пропуснете.

Какви комуникационни протоколи се поддържат?

Всички CSIVEI устройства идват с Modbus RTU през RS485 като стандарт. Предлагат се допълнителни модули за Profibus DP, Profinet, Ethernet/IP, CANopen и DeviceNet. Те ви позволяват да се интегрирате с основни PLC и SCADA системи за дистанционно наблюдение, промени на параметрите и централизирано управление.

Как да настроя устройството за първи път?

Дисковете CSIVEI имат съветник за бърз старт, който ви превежда през най-важното за няколко минути:

Въведете данните от табелката на двигателя (мощност, напрежение, ток, честота, обороти в минута), изберете макрос за приложение (вентилатор/помпа, конвейер, постоянен въртящ момент), задайте времена за ускоряване и забавяне, изберете източник на честота (клавиатура, аналогов вход, комуникация) и стартирайте автонастройка, за да оптимизирате управлението на двигателя. Ръководството съдържа всички подробности, а клавиатурата е подвижна, така че можете да я управлявате дистанционно, ако е необходимо.

Какви защити са вградени в устройството?

CSIVEI устройствата включват солиден набор от защити: свръхнапрежение, ниско напрежение, свръхток, късо съединение, свръхтемпература (радиатор), загуба на фаза на входа или изхода и претоварване на двигателя (електронно термично претоварване, I²t). Те помагат нещата да работят надеждно и удължават живота на оборудването.

Мога ли да управлявам няколко двигателя от един VFD?

Да, можете да управлявате няколко двигателя паралелно от едно задвижване, стига: общото потребление на ток да остане в рамките на изходната мощност на задвижването, всеки двигател има собствена термична защита от претоварване и използвате V/F управление (векторното управление не се препоръчва за настройки с няколко двигателя). Това е обичайно за вентилаторни решетки, конвейерни секции или помпени станции, където двигателите работят с еднаква скорост заедно.

Как да отстранявам често срещани неизправности?

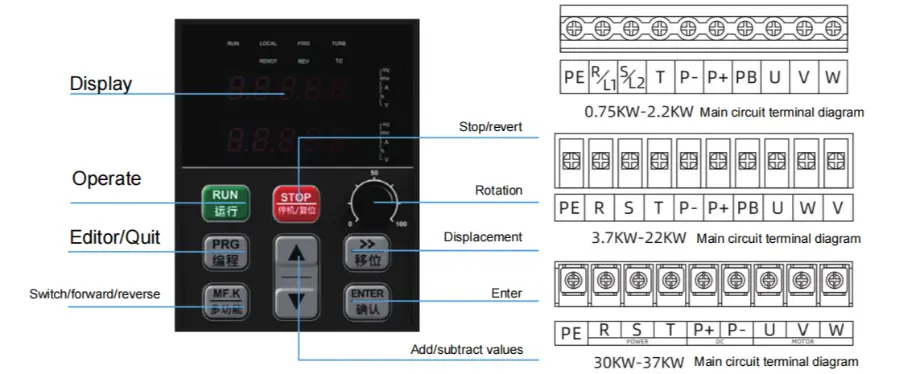

Устройството показва кодове за грешки на клавиатурата за бърза диагностика:

●  OC (свръхток) – проверете за късо съединение, проблеми с намотката на двигателя или твърде кратко време за ускорение

●  OV (пренапрежение) – проверете спирачния резистор (ако се използва) или времето за спиране е твърде кратко

●  UV (ниско напрежение) – проверете входното захранване и окабеляването

●  OH (превишена температура) – проверете охлаждащия вентилатор, температурата на околната среда и монтажната хлабина

●  OL (претоварване) – проверете натоварването на двигателя, увеличете времето за ускоряване или обмислете увеличаване на мощността на устройството

Ръководството съдържа пълна таблица с кодове за грешки с подробни стъпки. Ако нещо все още не е наред, техническата поддръжка на CSIVEI може да помогне.

Как VFD пести енергия?

За натоварвания с променлив въртящ момент, като вентилатори и помпи, мощността следва законите на афинитета - тя е пропорционална на куба на скоростта. Намаляването на скоростта с 20% намалява потреблението на енергия с приблизително 50%. Функцията за автоматично оптимизиране на енергията (AEO) намалява напрежението, за да съответства на действителния товар за допълнителни спестявания. Режимът на заспиване също така изключва двигателя по време на периоди на ниско търсене, като елиминира потреблението на енергия на празен ход.

Каква е типичната продължителност на живота на VFD и как да го поддържам?

При правилен монтаж и условия VFD може да издържи 10–15 години. Основна поддръжка: поддържайте корпуса чист – натрупването на прах убива ефективността на охлаждане; проверете охлаждащите вентилатори (обикновено издържат 3–7 години; заменете, ако шумят или не работят); проверете кондензаторите на DC шината – те остаряват с времето и температурата – ако задвижването е било съхранявано повече от две години, сменете капачките, преди да включите захранването; следете температурата на околната среда; от време на време архивирайте параметрите на клавиатурата или външното хранилище. Бърз преглед на всеки 6–12 месеца помага да се избегнат изненади.

Мога ли да използвам VFD на открито или в среда за миене?

Стандартните устройства IP20 трябва да бъдат в чист и сух панел. За външна или тежка среда CSIVEI предлага по-високи IP оценки:

●  IP40 – подходящ за прашни места като текстилни фабрики или дървообработващи

●  IP54/IP55 – прахоустойчиви и устойчиви на пръски; работи за външни заграждения и зони за измиване

●  IP66 – напълно прахоустойчив и понася мощни водни струи; подходящ за обработка на храни, автомивки или употреба на открито без допълнителни заграждения

●  Ако има корозивни газове, се препоръчва конформно покритие върху печатната платка.

VFD идва ли с гаранция и техническа поддръжка?

да Дисковете CSIVEI се доставят със стандартна гаранция от 18 месеца от датата на производство (или 12 месеца от инсталирането, което от двете настъпи по-късно). Предлагат се опции за разширена гаранция за критични приложения. Глобалната техническа поддръжка е налична чрез имейл, телефон и онлайн ресурси – включени са ръководства за потребителя, ръководства за приложения и софтуер за конфигурация.

Случай на клиента: промишлен вентилатор

Съоръжение за производство на мебели изискваше прецизен контрол на въздушния поток за системата за събиране на прах. Продължителната работа на вентилатори на пълна скорост беше неефективна и създаваше прекомерен шум.

Решение: CSIVEI 18-30kW VFD беше инсталиран на главния изпускателен вентилатор със сензор за налягане, който следи налягането в канала за регулиране на скоростта на вентилатора.

Резултати:

●  Скоростта на вентилатора се настройва автоматично, за да отговаря на изискванията за събиране на прах

●  Икономия на енергия от 45% при работа с частично натоварване

●  Нивото на шума е намалено с 12 dB, подобрявайки условията на работа

●  Намалено механично износване на лагери и ремъци на вентилатора

●  Системата вече отговаря както на целите за екологично съответствие, така и на целите за оперативна ефективност.
