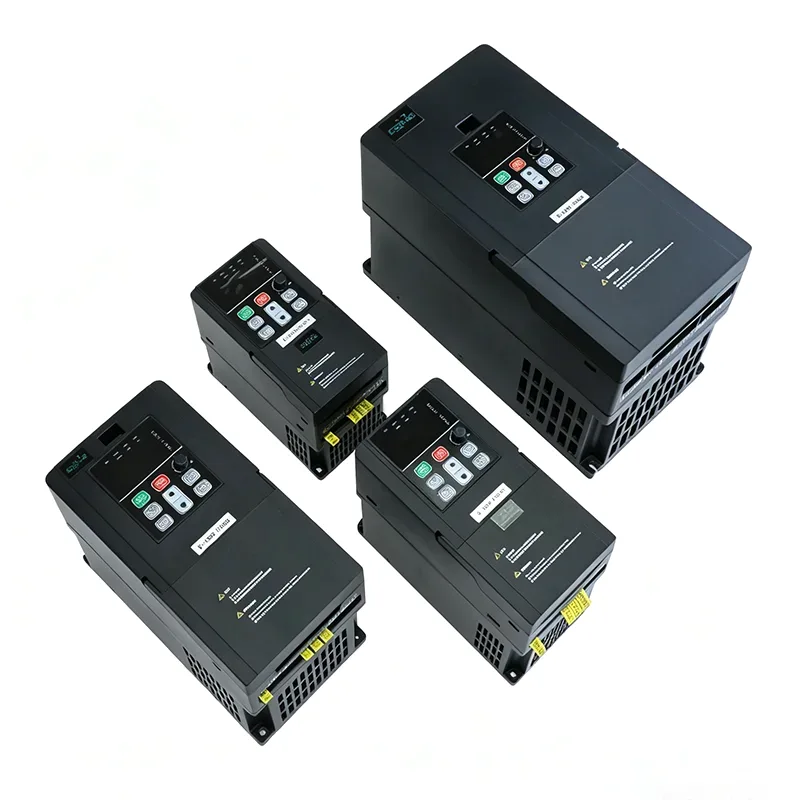

40HP 30kw 3 фаза 380V VFD AC задвижване

Включващ усъвършенствано векторно управление с висок начален въртящ момент, вграден EMI филтър, резервирана охладителна система и обширни възможности за комуникация, включително Ethernet/IP и Profinet. Здравата IP20/IP21 кутия с подсилени шини осигурява стабилна работа в най-взискателните индустриални среди.

С интелигентно управление на енергията и всеобхватни диагностични възможности, CSIVEI 40HP 30kw 3 фаза 380V VFD AC задвижване осигурява мощността и прецизността, необходими за критични индустриални процеси.

Основни параметри и спецификации

Типични приложения

CSIVEI 40HP 30kw 3 фаза 380V VFD AC задвижване е създадено за индустриални и инфраструктурни приложения с висока мощност:

●  Помпи за високо налягане – инсталации за обезсоляване, тръбопроводни помпи, хидравлични системи

●  Големи компресори – индустриални въздушни станции, газови компресори

●  Минни конвейери – лентови транспортьори на дълги разстояния, системи за обработка на руда

●  Центробежни чилъри – големи ОВК системи, централно охлаждане

●  Машини за навиване и развиване – мелници за хартия, навиване на текстил, изтегляне на тел

Неговите енергоспестяващи алгоритми и функции за предсказуема поддръжка намаляват общите разходи за притежание.

Енергийна ефективност и спестяване на разходи

Серията CSIVEI VFD помага на индустриалните съоръжения да намалят потреблението на енергия и оперативните разходи чрез интелигентно управление на двигателя и функции за оптимизиране на енергията.

Автоматична енергийна оптимизация (AEO)– Задвижването непрекъснато следи натоварването на двигателя и автоматично настройва напрежението и тока, за да отговаря на действителното търсене. Тази функция може да намали консумацията на енергия с 20-50% в приложения с променлив въртящ момент като вентилатори и помпи.

Режим на заспиване– Когато системното търсене падне под предварително зададен праг, задвижването автоматично спира двигателя, за да елиминира консумацията на енергия на празен ход. След като търсенето се възстанови, устройството се рестартира безпроблемно.

PID контролер– Вграденото PID управление позволява прецизно регулиране на налягането, потока или температурата без външни контролери, като гарантира, че системата работи в точки на оптимална ефективност.

Енергиен мониторинг– Показване в реално време на тока на двигателя, напрежението, мощността и консумацията на енергия позволява на операторите да проследяват потреблението на енергия и да идентифицират възможностите за оптимизация.

Често задавани въпроси

Каква е разликата между V/F управление и векторно управление?

Управлението V/F поддържа фиксирано съотношение напрежение към честота. Добре е за вентилатори, помпи и общи приложения, където прецизният контрол на скоростта не е от решаващо значение. Векторното управление разделя потока и въртящия момент, така че да можете да ги контролирате независимо - това ви дава по-висок начален въртящ момент (до 150% при 0,5 Hz) и по-добра точност на скоростта. Безсензорният вектор не се нуждае от енкодер; векторът със затворен контур го прави и повишава точността на скоростта до 0,1%. Повечето CSIVEI устройства поддържат и двете, така че можете да изберете това, което отговаря на вашето приложение.

Имам ли нужда от външен спирачен резистор?

Зависи. Ако имате нужда от бързо забавяне или товарът има висока инерция - като центрофуги, кранове, подемници или навиващи устройства - тогава да, ще ви трябва такъв. При задвижвания, които имат вътрешен спирачен модул, резисторът управлява регенеративната енергия, за да се избегнат повреди от пренапрежение и да се съкратят времето за спиране. За вентилатори и помпи с по-бавно забавяне обикновено можете да го пропуснете.

Какви комуникационни протоколи се поддържат?

Всички CSIVEI устройства идват с Modbus RTU през RS485 като стандарт. Предлагат се допълнителни модули за Profibus DP, Profinet, Ethernet/IP, CANopen и DeviceNet. Те ви позволяват да се интегрирате с основни PLC и SCADA системи за дистанционно наблюдение, промени на параметрите и централизирано управление.

Как да настроя устройството за първи път?

Ние караме разполагаме със съветник за бърз старт, който ви превежда през най-важното за няколко минути:

Въведете данните от табелката на двигателя (мощност, напрежение, ток, честота, обороти в минута), изберете макрос за приложение (вентилатор/помпа, конвейер, постоянен въртящ момент), задайте времена за ускоряване и забавяне, изберете източник на честота (клавиатура, аналогов вход, комуникация) и стартирайте автонастройка, за да оптимизирате управлението на двигателя. Ръководството съдържа всички подробности, а клавиатурата е подвижна, така че можете да я управлявате дистанционно, ако е необходимо.

Какви защити са вградени в устройството?

CSIVEI устройствата включват солиден набор от защити: свръхнапрежение, ниско напрежение, свръхток, късо съединение, свръхтемпература (радиатор), загуба на фаза на входа или изхода и претоварване на двигателя (електронно термично претоварване, I²t). Те помагат нещата да работят надеждно и удължават живота на оборудването.

Мога ли да управлявам няколко двигателя от един VFD?

Да, можете да управлявате няколко двигателя паралелно от едно задвижване, стига: общото потребление на ток да остане в рамките на изходната мощност на задвижването, всеки двигател има собствена термична защита от претоварване и използвате V/F управление (векторното управление не се препоръчва за настройки с няколко двигателя). Това е обичайно за вентилаторни решетки, конвейерни секции или помпени станции, където двигателите работят с еднаква скорост заедно.

Как да отстранявам често срещани неизправности?

Устройството показва кодове за грешки на клавиатурата за бърза диагностика:

●  OC (свръхток) – проверете за късо съединение, проблеми с намотката на двигателя или твърде кратко време за ускорение

●  OV (пренапрежение) – проверете спирачния резистор (ако се използва) или времето за спиране е твърде кратко

●  UV (ниско напрежение) – проверете входното захранване и окабеляването

●  OH (превишена температура) – проверете охлаждащия вентилатор, температурата на околната среда и монтажната хлабина

●  OL (претоварване) – проверете натоварването на двигателя, увеличете времето за ускоряване или обмислете увеличаване на мощността на устройството

Ръководството съдържа пълна таблица с кодове за грешки с подробни стъпки. Ако нещо все още не е наред, техническата поддръжка на CSIVEI може да помогне.

VFD идва ли с гаранция и техническа поддръжка?

да Дисковете CSIVEI се доставят със стандартна гаранция от 18 месеца от датата на производство (или 12 месеца от инсталирането, което от двете настъпи по-късно). Предлагат се опции за разширена гаранция за критични приложения. Глобалната техническа поддръжка е налична чрез имейл, телефон и онлайн ресурси – включени са ръководства за потребителя, ръководства за приложения и софтуер за конфигурация.
