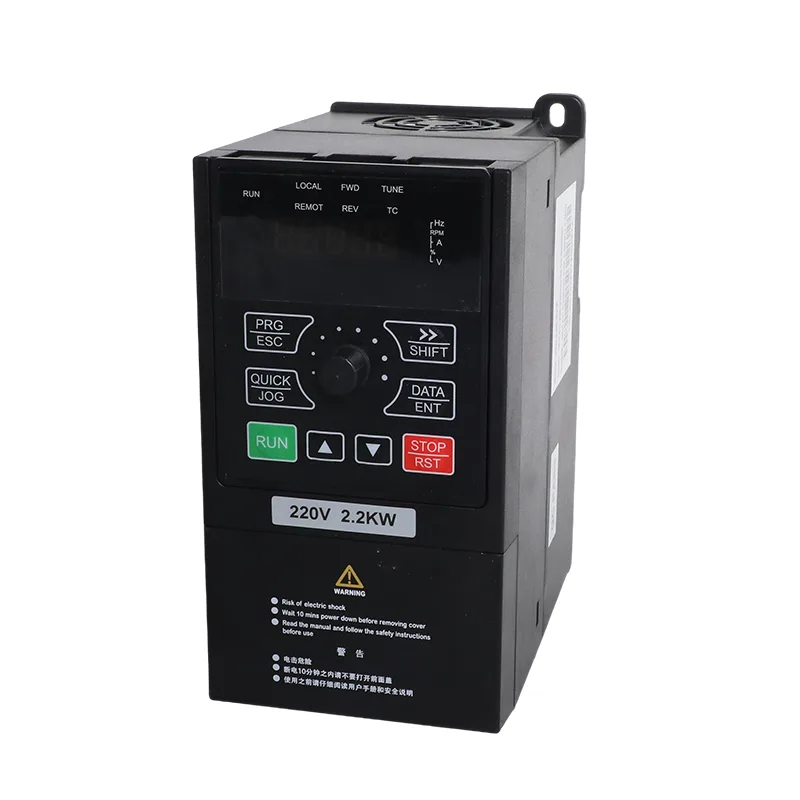

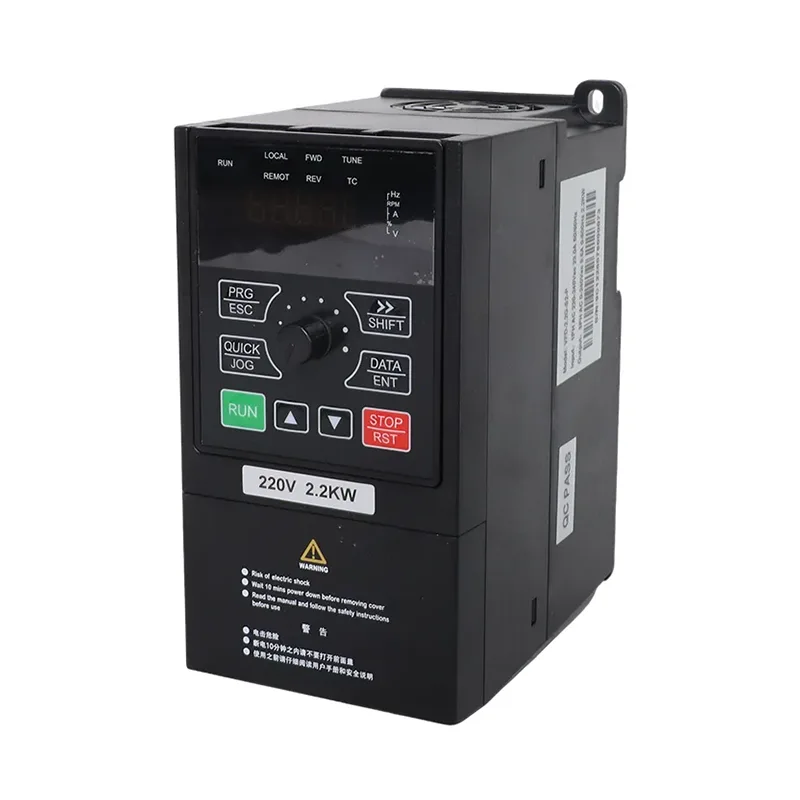

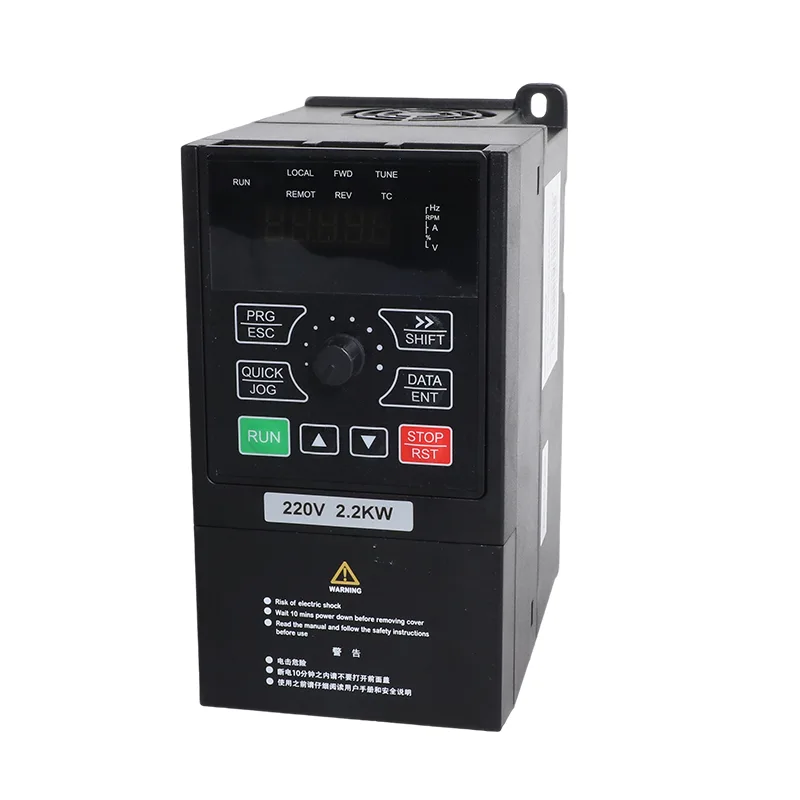

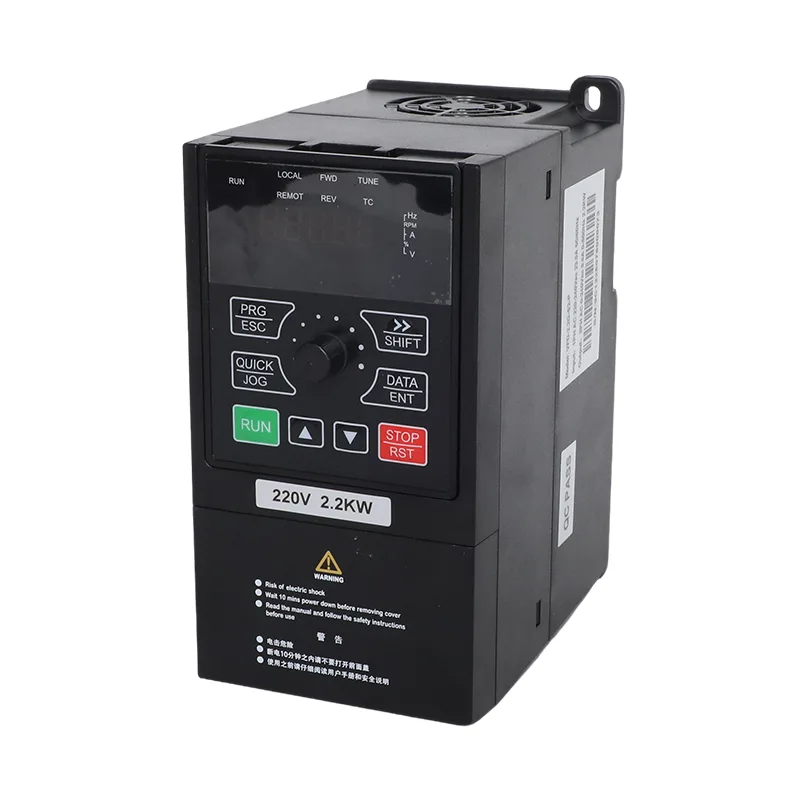

Серията CSIVEI iMaster VFD-PC10 включва трифазни инверторни модели с мощност 15 kW, 18,5 kW и 22 kW. Съответните номера на моделите са VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK и VFD-PC10-22G-T4-MK. Техните изброени изходни токове са съответно 32 A, 37 A и 45 A за двигателни приложения, които отговарят на електрическите изисквания на задвижването.
15-22kW 3-фазна 380V соларна помпа и инверторен VFD с общо предназначение поддържа две работни конфигурации: режим на соларна помпа и инверторен режим с общо предназначение. Режимът на соларна помпа използва фотоволтаичен масив като източник на постоянен ток и включва MPPT контрол. Режимът с общо предназначение осигурява управление на двигателя с променлива честота, използвайки безсензорно векторно управление (SVC) или V/F управление.
Основните електрически схеми, доставени за този диапазон на мощност, идентифицират P+ и PB клеми за свързване на външен спирачен резистор. Тази връзка е подходяща, когато приложението изисква спирачен резистор за контролирано забавяне. Изборът на резистор, окабеляването и работните ограничения трябва да следват техническата документация на приложимия модел.


| Артикул | VFD-PC10-15G-T4-MK | VFD-PC10-18.5G-T4-MK | VFD-PC10-22G-T4-MK |
| Приложим двигател | 15 kW / 20 HP | 18,5 kW / 25 HP | 22 kW / 30 HP |
| Номинален капацитет | 37 kVA | 44 kVA | 60 kVA |
| Входен ток | 37,9 А | 46,7 А | 55,6 А |
| Изходен ток | 32 А | 37 А | 45 А |
| AC входно напрежение | AC 3 PH 380 V (-15%) до 440 V (+10%) | ||
| Макс. DC входно напрежение | 900 VDC | ||
| Препоръчителен диапазон на Voc | 550 до 750 VDC | ||
| Препоръчителен диапазон на MPPT | 450 до 600 VDC | ||
| Диапазон на начално напрежение | 300 до 900 VDC, регулируем параметър | ||
| Клеми на спирачния резистор | P+ и PB, външен резистор | ||
| Ниво на шум | 65 dBA макс. |
Проверете табелката с данни на двигателя и номиналния изходен ток на инвертора, преди да изберете модел. Номиналната мощност на задвижването в kW сама по себе си не установява пригодността за всеки двигател или помпа. Потвърдете приложимите електрически ограничения спрямо документацията за точния модел.
Предоставената конфигурационна таблица изброява различни количества модули за моделите 15 kW, 18,5 kW и 22 kW. Тези договорености трябва да се третират като референтни конфигурации и да се проверят спрямо листа с данни на фотоволтаичния модул и условията на място преди инсталиране.
| Модел | 37±1 V модули, 250 W±5 Wp | 45±1 V модули, 300 W±5 Wp | ||
| Модули на низ | струни | Модули на низ | струни | |
| VFD-PC10-15G-T4-MK | 18 | 4 | 15 | 4 |
| VFD-PC10-18.5G-T4-MK | 18 | 5 | 15 | 5 |
| VFD-PC10-22G-T4-MK | 18 | 6 | 15 | 6 |
Номиналната мощност на фотоволтаичната матрица по-горе се изчислява от посочените мощност и количество на модула. Не е заместител на цялостния дизайн на фотоволтаичната система.
Посоченото максимално DC входно напрежение е 900 VDC. Препоръчителният диапазон на напрежението на отворена верига е 550–750 VDC, а препоръчителният работен диапазон на MPPT е 450–600 VDC. Тези стойности описват различни работни граници и не трябва да се използват взаимозаменяемо.
Преди да финализирате подредбата на низа, изчислете очакваното напрежение на отворена верига, като използвате Voc и температурния коефициент на избрания модул. Изчислението трябва да вземе предвид минималната очаквана температура на обекта. Уверете се, че изчисленото напрежение на веригата за студено време остава в рамките на максималната входна граница на постоянен ток на инвертора и че нормалното работно напрежение е подходящо за определения MPPT диапазон.
Фотоволтаични струни, кабели за постоянен ток, изолатори, защита от свръхток, защита от пренапрежение и комбиниращо оборудване трябва да се разглеждат като част от цялостната инсталация. Необходимите устройства и техните рейтинги зависят от конфигурацията на масива, разположението на окабеляването, маршрута на кабела и приложимите електрически изисквания.
За паралелни струни потвърдете необходимия комбинатор и защитно устройство на струната с ръководството за инсталиране на инвертора и проектанта на фотоволтаичната система. Изискванията за защита от пренапрежение също трябва да се определят от плана на инсталацията и приложимите инструкции. Не избирайте DC защитни устройства само от номиналната мощност на инвертора.
| Артикул | Спецификация |
| Номинална честота | 50/60 Hz |
| Диапазон на входната честота | ±5% (47,5 до 63 Hz) |
| Изходно напрежение | 0 към входното напрежение |
| Изходна честота | 0,1 до 500 Hz |
| Максимална честота | 0 до 500 Hz (SVC и V/F управление) |
| Носеща честота | 0,8 kHz до 8 kHz, регулира се автоматично за натоварване (поддържа се до 16 kHz) |
| Честотна резолюция | Цифрова настройка 0.01 Hz; аналогова настройка 0,025% от максималната честота |
| Режим на управление | Безсензорно векторно управление (SVC); V/F контрол |
| Стартов въртящ момент | 0,5 Hz / 150% (SVC) |
| Диапазон на скоростта | 1:100 (SVC) |
| Точност на стабилност на скоростта | ±0,5% (SVC) |
| Капацитет на претоварване | 150% номинален ток за 60 s; 170% за 12 s; 190% за 1,5 сек |
| Увеличаване на въртящия момент | Автоматично усилване на въртящия момент; ръчно усилване 0,1% до 30,0% |
| V/F крива | Линейна, многоточкова и квадратна крива (1,2 / 1,4 / 1,6 / 1,8 / 2,0 мощност) |
| V/F разделяне | Пълна раздяла, половин раздяла |
| Ускоряване / забавяне | Линейна или S-крива, 0,0 до 6500,0 s |
| DC спиране | Начална честота 0,00 Hz до максимална честота; време 0.0 до 36.0 s; ток 0,0% до 100,0% |
| JOG управление | JOG честота 0,00 Hz до максимална честота (по подразбиране 5 Hz); ускорение/забавяне 0.0 до 6500.0 s |
| Вграден PID | Да, за затворен контур за налягане, поток или температура без външен контролер |
| AVR | Изходното напрежение се поддържа стабилно, когато напрежението на мрежата варира |

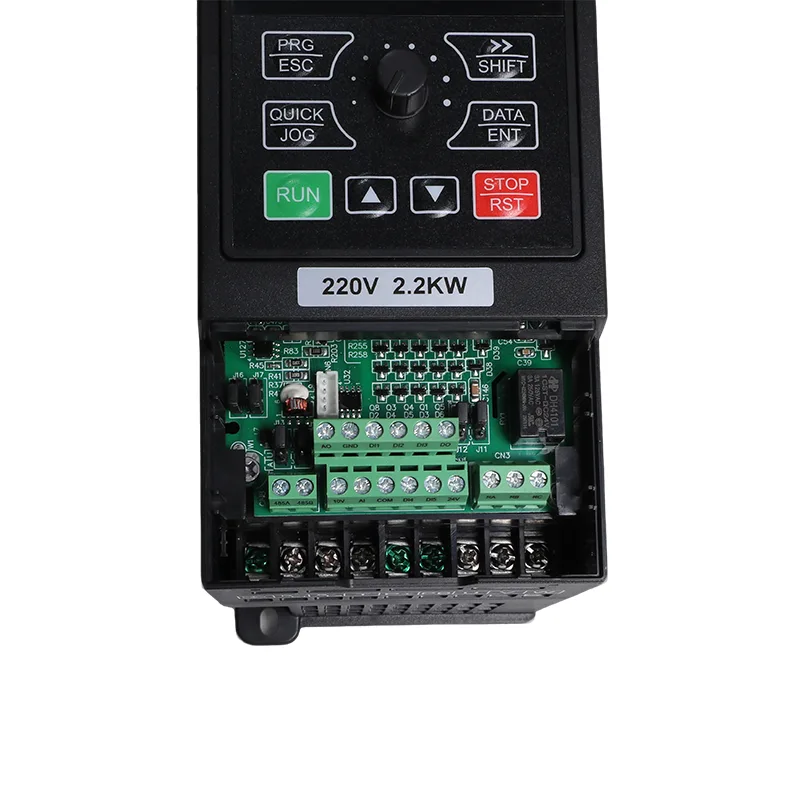

| Входни клеми | 5 цифрови входа, DI5 поддържа високоскоростен импулс до 50 kHz; 1 аналогов вход 0-10 V или 0-20 mA; 1 вход за потенциометър на клавиатурата |
| Изходни клеми | 1 високоскоростен импулсен изход до 50 kHz; 1 релеен изход; 1 аналогов изход 0-20 mA или 0-10 V |
| Комуникация | RS485, Modbus RTU |
| защита | Откриване на късо съединение на двигателя при включване, загуба на изходна фаза, свръхток, свръхнапрежение, ниско напрежение, свръхтемпература, претоварване, недостатъчно натоварване, слаба светлина |
| Работна температура | -10°C до 50°C; намаляване на 1% на 1°C над 40°C |
| Температура на съхранение | -20°C до 60°C |
| Влажност | Под 95% RH, без кондензация |
| Надморска височина | Под 1000 м; намаляване на 1% на 100 m от 1000 до 3000 m |
| Вибрация | Под 5,9 m/s² (0,6 g) |
| Заграждение | IP20, монтаж на стена или шкаф, вертикален монтаж |
| Разпределителна система | TN, TT |
| EMC / безопасност | IEC 61800-3 (C3); IEC 61800-5-1 |

Режимът на соларна помпа е предназначен за помпени приложения, захранвани от фотоволтаичен масив. Изброените контролни функции включват проследяване на максимална мощност (MPPT) и логика за защита от слаба светлина.
Количеството мощност, налично за помпата, зависи от слънчевото излъчване, конфигурацията на фотоволтаичната матрица, изискванията на двигателя, характеристиките на помпата и условията на място. Следователно масивът трябва да бъде проектиран около границите на напрежението на инвертора, както и изискваното натоварване на водата.
Когато се изисква резервно захранване от мрежата или генератора, потвърдете устройството за превключване на входа и окабеляването спрямо приложимата диаграма на модела. Може да са необходими външни превключващи компоненти в зависимост от конфигурираната система; не приемайте, че всички функции за смяна на източника се съдържат в инвертора.
Режимът с общо предназначение осигурява управление с променлива честота за съвместимо моторно задвижвано оборудване. Изброените функции включват SVC и V/F контрол, PID, регулируемо ускорение и забавяне и RS485 Modbus RTU комуникация.
Режимът на работа се избира чрез параметър P8-00 според предоставената конфигурация. Правилният режим и параметрите на управление трябва да бъдат потвърдени по време на пускане в експлоатация, като се използват инструкциите за конкретния модел и версия на фърмуера.
Основните електрически схеми за моделите 15 kW, 18,5 kW и 22 kW идентифицират клеми P+ и PB за външен спирачен резистор. Тази връзка може да бъде от значение, когато дадено приложение изисква контролирано забавяне, вместо да позволи на двигателя да спре до инерция.
Необходимостта от спирачен резистор зависи от инерцията на товара, изискванията за отрицателно ускорение и режима на работа. Потвърдете спецификациите на резистора, изискванията за окабеляване и допустимите условия на спиране в приложимото ръководство преди инсталиране.
Предоставените общи спецификации изброяват следните краткосрочни оценки на претоварване:
| Ниво на претоварване | Продължителност |
|---|---|
| 150% от номиналния ток | 60 секунди |
| 170% от номиналния ток | 12 секунди |
| 190% от номиналния ток | 1,5 секунди |
Тези оценки описват посочения капацитет на претоварване. Те сами по себе си не гарантират, че конкретен двигател може да стартира успешно. Изборът трябва да вземе предвид номиналния ток на двигателя, натоварването на помпата, времето за ускорение и планираната стартова последователност.
Изброените режими на управление са безсензорно векторно управление (SVC) и V/F управление. Съгласно SVC общата спецификация изброява начален въртящ момент от 150% при 0,5 Hz, скоростен диапазон от 1:100 и точност на стабилност на скоростта от ±0,5%.
Вградената PID функция е посочена за управление на променливи в затворен контур като налягане, поток и температура. Необходимите сензори, сигнали за обратна връзка и контролна последователност трябва да бъдат конфигурирани за действителното приложение.
Изброените защитни функции включват:
Доставеният източник също изброява аларми, свързани със слаб слънчев вход, пълен резервоар, липса на вода и недостатъчно натоварване на двигателя. Кодовете и значенията на алармите трябва да се сравняват с точното ръководство на модела, преди да се използват за инсталиране или отстраняване на неизправности.
Предоставената информация за продукта гласи, че моделите с мощност 15 kW, 18,5 kW и 22 kW използват една и съща платформа за управление, с последователно оформление на клемите, номериране на параметри и работа с клавиатурата в трите номинални стойности. Потвърдете приложимото окабеляване и подробности за параметрите за доставения модел преди пускане в експлоатация.
RS485 комуникацията с Modbus RTU е посочена като стандартна за серията. Наличните стойности за наблюдение и контролните регистри трябва да бъдат проверени в картата на комуникационния регистър за приложимата версия.
Задвижването може да бъде оценено за помпи за напояване, захранващи канални мрежи, големи зони за напояване или други селскостопански водни системи. Токът на двигателя, необходимият воден поток, общият динамичен напор, конфигурацията на PV масива и ежедневните работни изисквания трябва да бъдат проверени преди избора на модела.
За приемане на сурова вода, прехвърляне към пречиствателни съоръжения или доставка до разпределителни резервоари, изборът трябва да вземе предвид работата на помпата, данните на двигателя, изискванията за контрол и наличието на предвидения източник на енергия.
При приложения в шахти и шахти, потвърдете мощността на двигателя на помпата, очакваната промяна на натоварването, необходимата продължителност на работа и условията на монтаж. Инверторът трябва да съответства на действителния двигател и изискванията на обекта.
За ферми за риба и скариди с изисквания за редовен водообмен, задвижването може да се счита за съвместимо помпено оборудване. Проектът на системата трябва да отчита необходимия обем вода, графика на изпомпване и наличната слънчева или променливотокова енергия.
В режим с общо предназначение задвижването може да бъде оценено за съвместими приложения за промишлен пренос на вода, охлаждаща верига и технологична вода, изискващи управление на двигателя с променлива честота.
Конфигурацията с общо предназначение може да се разглежда за съвместими вентилатори, вентилатори и друго задвижвано от мотор оборудване. Потвърдете характеристиките на натоварването, данните на двигателя, изискванията за забавяне и всяка необходимост от външен спирачен резистор, преди да изберете модела.
Проверете табелката на двигателя за номинална мощност, ток, напрежение и честота. Сравнете номиналния ток на двигателя с изходния ток на избрания модел и оценете изискванията за натоварване и ускорение, преди да потвърдите номиналната стойност на инвертора.
Когато се изисква контролирано забавяне, оценете дали външен спирачен резистор е подходящ за приложението. Проверете номиналната стойност на резистора, разположението на клемите, окабеляването и спирачните граници спрямо специфичната за модела документация.
Доставеният източник идентифицира препоръка за изходен реактор за помпени инсталации, където кабелът от задвижването до двигателя надвишава 50 m. Проверете съответното ръководство за приложимите указания за дължината на кабела, изискванията към реактора и условията за монтаж. Обърнете внимание на изолацията на двигателя и разположението на кабела, когато оценявате изходната връзка.
Проверете дизайна на масива, разположението на паралелни струни, изолатора за постоянен ток, защитата от свръхток, комбиниращото оборудване и изискванията за защита от пренапрежение. Подходящите устройства и рейтинги трябва да следват ръководството за инвертора, фотоволтаичния дизайн и приложимите електрически стандарти.
Посочената работна температура е от -10°C до 50°C, с изискване за понижаване от 1% на 1°C над 40°C. Посочените указания за надморска височина изискват намаляване на мощността с 1% на 100 m от 1000 m до 3000 m. Потвърдете приложимите изисквания за инсталиране за действителния модел, включително всички допълнителни изисквания при по-висока надморска височина.
Конфигурирайте данните за двигателя, източника на команди, режима на управление и настройките за ускорение или забавяне според инструкциите на модела. Предоставените често задавани въпроси идентифицират параметри от F3-00 до F3-04 за данни на двигателя и препоръчват автоматична настройка преди първата работа. Следвайте ръководството на действителния модел за пълната процедура по въвеждане в експлоатация.
Доставената главна електрическа схема идентифицира клеми P+ и PB за свързване на външен спирачен резистор на моделите 15 kW, 18,5 kW и 22 kW. Дали е необходим резистор зависи от изискванията за натоварване, инерция и забавяне. За други номинални мощности проверете разположението на клемите и спирачния резистор, преди да поръчате.
Пригодността трябва да се оцени, като се използват номиналният ток на двигателя, изискванията за стартиране, натоварването на помпата и настройките за ускорение. Изброеният начален въртящ момент на SVC е 150% при 0,5 Hz, а серийният рейтинг на претоварване е 150% от номиналния ток за 60 секунди. Тези цифри не гарантират съвместимост с всяка потопяема помпа от 22 kW. Конфигурирайте данните от табелката на двигателя и следвайте приложимите инструкции за автоматична настройка и пускане в експлоатация.
Предоставената инсталационна информация изисква прекъсвач с номинален постоянен ток на фотоволтаичния вход, фотоволтаична комбинираща кутия, където се комбинират паралелни струни, и устройство за защита от пренапрежение тип II за определеното състояние на разстоянието между масивите. Потвърдете точните рейтинги на устройството, изискванията за разположение и кабелно разстояние спрямо ръководството за монтаж и проекта на фотоволтаичната система преди пускане в експлоатация.
Посоченото понижение на температурата е 1% за всеки 1°C над 40°C, с работен температурен диапазон от -10°C до 50°C. Посоченото намаление на надморската височина е 1% на 100 m от 1000 m до 3000 m. Доставеният източник също идентифицира изискване за изолационен трансформатор над 2000 m; проверете това изискване и неговите условия в точното ръководство на модела преди инсталиране.
RS485 Modbus RTU е посочен като комуникационен интерфейс. Доставеният източник идентифицира групата за наблюдение U0 като включваща изходен ток, изходна мощност, напрежение на шината, състояние на цифров вход и изход и режим на захранване при U0-49. Потвърдете картата на регистъра и наличните данни за предоставената версия на фърмуера преди интегриране.
Предоставената информация за продукта идентифицира режим на соларна помпа и режим с общо предназначение като опции за конфигурация. Функциите с общо предназначение включват SVC или V/F контрол, PID и Modbus RTU, докато моделите от 15 kW до 22 kW също имат клеми P+ и PB, идентифицирани за външен спирачен резистор. Параметър P8-00 е посочен като параметър за избор на режим в доставения материал. Потвърдете правилната настройка и разрешената процедура за преобразуване в ръководството за конкретния модел.
Предоставената информация за продукта гласи, че трите оценки споделят платформа за управление, включително последователно номериране на параметри, работа с клавиатурата и конвенции за оформлението на терминала. Номиналният ток и мощност се различават според модела, така че изборът и окабеляването все още трябва да следват спецификациите и диаграмите за точното устройство.
