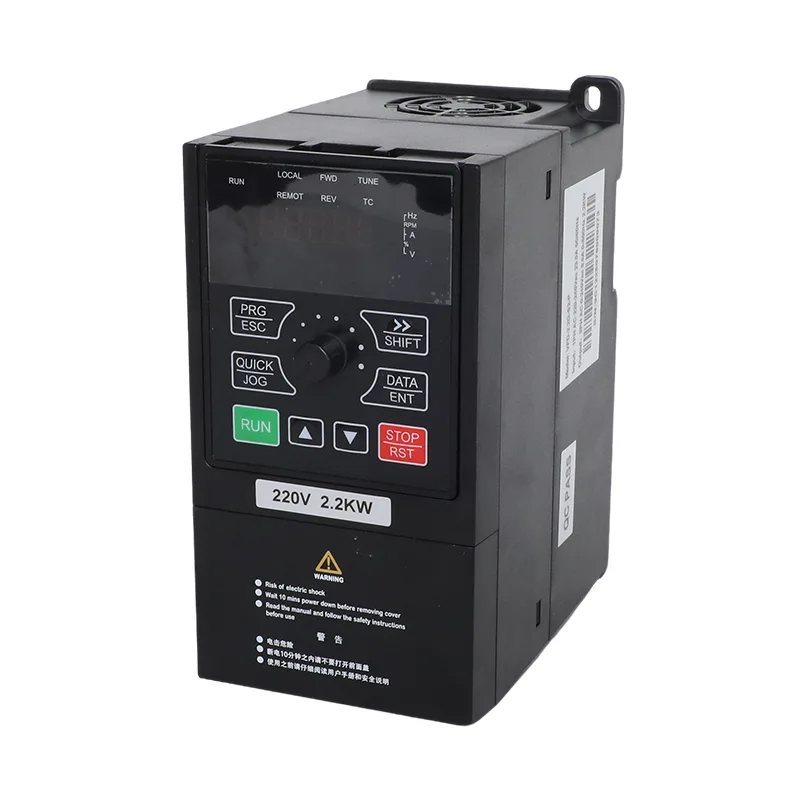

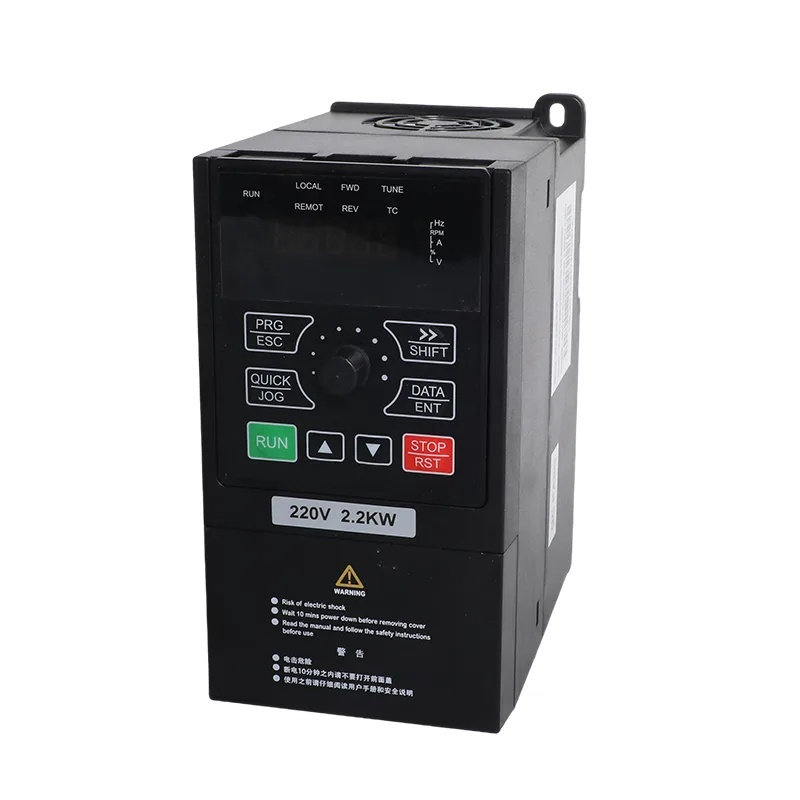

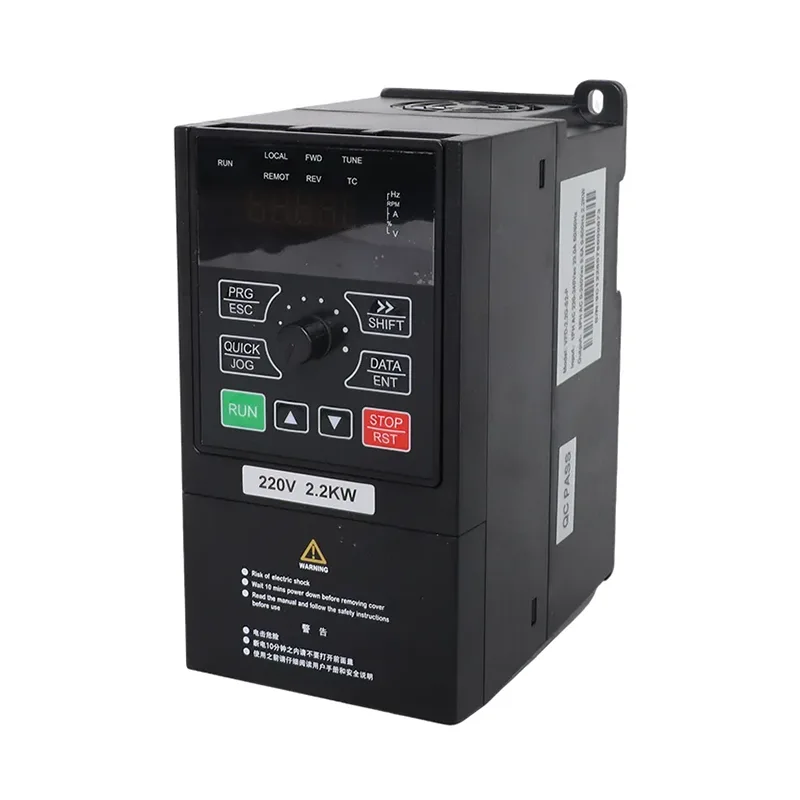

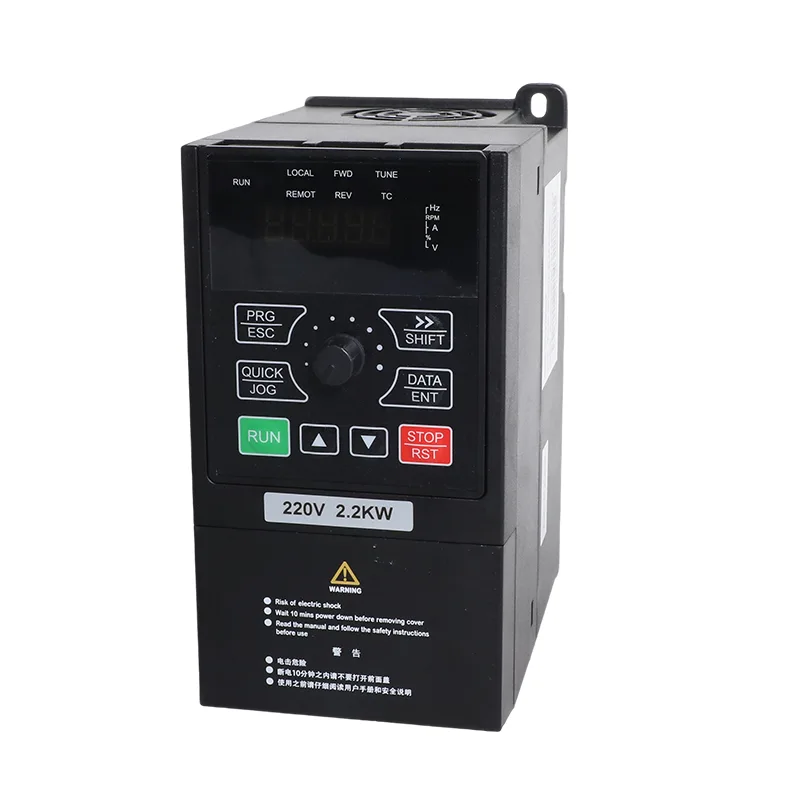

30kW/37kW 3-фазна 380V соларна помпа и инверторен VFD с общо предназначение се предлага в два модела: VFD-PC10-30G-T4-MK и VFD-PC10-37G-T4-MK. И двата използват трифазен AC вход и поддържат соларна помпа или работа с общо предназначение според избраната конфигурация.
При соларни помпени приложения, задвижването управлява двигателя на помпата, използвайки захранване от фотоволтаичен масив. В режим с общо предназначение той осигурява управление на двигателя с променлива честота за съвместимо индустриално оборудване. Изборът на модел зависи от номиналната мощност и ток на двигателя, работните условия на помпата, наличния източник на захранване и необходимите контролни функции.
За 30kW/37kW 3-фазна 380V соларна помпа и инверторен VFD с общо предназначение режимът на работа се избира чрез параметър P8-00 в съответствие с конфигурацията на приложимия модел.
Режимът на соларна помпа е предназначен за помпени приложения, захранвани от фотоволтаичен масив. Контролните функции, изброени за този режим, включват проследяване на максимална мощност (MPPT) и логика за защита от слаба светлина.
Фотоволтаичният масив трябва да бъде конфигуриран в рамките на зададените граници на постояннотоково напрежение на устройството. Мощността на помпата зависи от наличната слънчева енергия, изискванията на двигателя, характеристиките на помпата и условията на място.
Когато се изисква резервно захранване от мрежата или генератора, устройството за превключване на входа и окабеляването трябва да следват диаграмата на приложимия модел. Потвърдете дали за избраната инсталация са необходими външни превключващи компоненти, вместо да приемате, че всички функции за превключване се съдържат в задвижването.
Режимът с общо предназначение е предназначен за съвместимо моторно задвижвано оборудване, което изисква управление с променлива честота. Изброените функции включват SVC и V/F контрол, вграден PID, регулируемо ускорение и забавяне и Modbus RTU комуникация.
Режимът на работа и настройките на параметрите трябва да бъдат установени по време на пускане в експлоатация. Следвайте ръководството за потребителя за точния модел, когато конфигурирате източника на управление, данните за двигателя, входните клеми и работните команди.
| Артикул | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| Приложим двигател | 30 kW / 40 HP | 37 kW / 50 HP |
| Входен ток | 57 А | 69 А |
| Изходен ток | 60 А | 75 А |
| AC входно напрежение | AC 3 PH 380 V (-15%) до 440 V (+10%) | |
| Макс. DC входно напрежение | 900 VDC | |
| Препоръчителен диапазон на Voc | 550 до 750 VDC | |
| Препоръчителен диапазон на MPPT | 450 до 600 VDC | |
| Диапазон на начално напрежение | 300 до 900 VDC, регулируем параметър | |
| Изходен честотен диапазон | 0 до 500,00 Hz | |
| Ниво на шум | 65 dBA макс. |
| Модел | 37±1 V модули, 250 W±5 Wp | 45±1 V модули, 300 W±5 Wp | ||
| Модули на низ | струни | Модули на низ | струни | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
Когато планирате фотоволтаичния масив, третирайте конфигурациите по-горе като референтни договорености, а не като универсални правила за оразмеряване. Потвърдете спецификациите на модула, условията на работа на помпата и изискванията на мястото, преди да финализирате масива.
Дизайнът на фотоволтаичния низ трябва да отчита действителното напрежение на отворена верига (Voc), работното напрежение, температурните коефициенти на модула и минималната температура на обекта. Уверете се, че изчисленият низ Voc за студено време не надвишава максималното входно постоянно напрежение на устройството и че очакваното работно напрежение е съвместимо с неговия MPPT диапазон. Окончателната конфигурация трябва също така да вземе предвид мощността на двигателя на помпата, общия динамичен напор, дневната нужда от вода и слънчевите условия на обекта.
| Артикул | Спецификация |
| Номинална честота | 50/60 Hz |
| Диапазон на входната честота | ±5% (47,5 до 63 Hz) |
| Изходно напрежение | 0 към входното напрежение |
| Изходна честота | 0,1 до 500 Hz |
| Максимална честота | 0 до 500 Hz (SVC и V/F управление) |
| Носеща честота | 0,8 kHz до 8 kHz, регулира се автоматично за натоварване (поддържа се до 16 kHz) |
| Честотна резолюция | Цифрова настройка 0.01 Hz; аналогова настройка 0,025% от максималната честота |
| Режим на управление | Безсензорно векторно управление (SVC); V/F контрол |
| Стартов въртящ момент | 0,5 Hz / 150% (SVC) |
| Диапазон на скоростта | 1:100 (SVC) |
| Точност на стабилност на скоростта | ±0,5% (SVC) |
| Капацитет на претоварване | 150% номинален ток за 60 s; 170% за 12 s; 190% за 1,5 сек |
| Увеличаване на въртящия момент | Автоматично усилване на въртящия момент; ръчно усилване 0,1% до 30,0% |
| V/F крива | Линейна, многоточкова и квадратна крива (1,2 / 1,4 / 1,6 / 1,8 / 2,0 мощност) |
| V/F разделяне | Пълна раздяла, половин раздяла |
| Ускоряване / забавяне | Линейна или S-крива, 0,0 до 6500,0 s |
| DC спиране | Начална честота 0,00 Hz до максимална честота; време 0.0 до 36.0 s; ток 0,0% до 100,0% |
| JOG управление | JOG честота 0,00 Hz до максимална честота (по подразбиране 5 Hz); ускорение/забавяне 0.0 до 6500.0 s |
| Вграден PID | Да, за затворен контур за налягане, поток или температура без външен контролер |
| AVR | Изходното напрежение се поддържа стабилно, когато напрежението на мрежата варира |

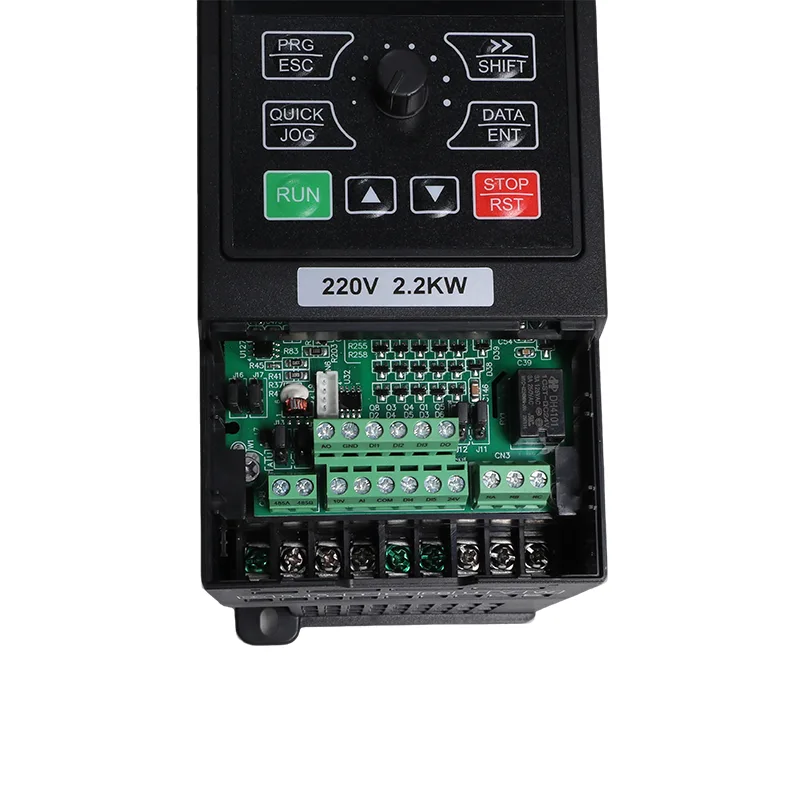

| Входни клеми | 5 цифрови входа, DI5 поддържа високоскоростен импулс до 50 kHz; 1 аналогов вход 0-10 V или 0-20 mA; 1 вход за потенциометър на клавиатурата |
| Изходни клеми | 1 високоскоростен импулсен изход до 50 kHz; 1 релеен изход; 1 аналогов изход 0-20 mA или 0-10 V |
| Комуникация | RS485, Modbus RTU |
| защита | Откриване на късо съединение на двигателя при включване, загуба на изходна фаза, свръхток, свръхнапрежение, ниско напрежение, свръхтемпература, претоварване, недостатъчно натоварване, слаба светлина |
| Работна температура | -10°C до 50°C; намаляване на 1% на 1°C над 40°C |
| Температура на съхранение | -20°C до 60°C |
| Влажност | Под 95% RH, без кондензация |
| Надморска височина | Под 1000 м; намаляване на 1% на 100 m от 1000 до 3000 m |
| Вибрация | Под 5,9 m/s² (0,6 g) |
| Заграждение | IP20, монтаж на стена или шкаф, вертикален монтаж |
| Разпределителна система | TN, TT |
| EMC / безопасност | IEC 61800-3 (C3); IEC 61800-5-1 |
Устройството има посочено максимално DC входно напрежение от 900 VDC и препоръчителен MPPT работен диапазон от 450–600 VDC. Тези стойности служат за различни цели: максималното входно напрежение е горна граница, докато диапазонът MPPT се отнася за нормална фотоволтаична работа.
Напрежението на отворена верига и работното напрежение на масива трябва да бъдат оценени отделно по време на проектирането на системата. Не използвайте максималното входно напрежение като целево работно напрежение за фотоволтаичната матрица.
Изброените методи за управление са безсензорно векторно управление (SVC) и V/F управление. При SVC посоченият начален въртящ момент е 150% при 0,5 Hz. Посоченият диапазон на скоростта е 1:100, с точност на стабилност на скоростта от ±0,5%.
Действителната производителност на двигателя зависи от параметрите на двигателя, характеристиките на натоварването, условията на монтаж и настройките за пускане в експлоатация.
Вградената PID функция може да се използва за приложения за управление със затворен контур, включващи налягане, поток или температура, където са осигурени необходимите сензори и конфигурация на системата.
Комуникацията е чрез RS485 с помощта на Modbus RTU. Наличните цифрови и аналогови входове и изходи поддържат конфигурираните функции за управление и наблюдение.
Функциите за защита не заместват правилния избор на мотор, електрическа защита, практики на окабеляване или пускане в експлоатация на системата.
Изброените степени на претоварване са:
| Ниво на претоварване | Продължителност |
|---|---|
| 150% от номиналния ток | 60 секунди |
| 170% от номиналния ток | 12 секунди |
| 190% от номиналния ток | 1,5 секунди |
Тези рейтинги описват определения капацитет за краткотрайно претоварване. Те сами по себе си не установяват пригодността за изискванията за стартиране на дадена помпа. Номиналният ток на двигателя, времето за ускорение и характеристиките на товара трябва да бъдат проверени по време на избора.
Подходящ за оценка в помпени системи за напояване, където мощността на двигателя, мощността на помпата и наличната фотоволтаична матрица отговарят на спецификациите на задвижването. Необходимостта от вода, общият напор и слънчевите условия на обекта трябва да се вземат предвид при конфигуриране на системата.
Може да се счита за съвместими помпи за всмукване и прехвърляне на сурова вода. Потвърдете тока на двигателя, необходимата работна честота, изискванията за управление и всяко устройство за резервно захранване, преди да изберете модела.
В режим с общо предназначение задвижването може да се използва за съвместими индустриални помпени приложения, включително пренос на технологична вода, циркулация на охлаждаща вода и други системи, задвижвани от двигател, изискващи управление с променлива честота.
За инсталации с ограничена или променлива наличност на мрежата, задвижването може да бъде оценено като част от соларна помпена система с подходящо проектирано резервно захранване. Резервният източник, схемата за превключване и последователността на работа трябва да бъдат потвърдени за конкретната инсталация.
Проверете табелката на двигателя, номиналния ток, напрежението, мощността и работните изисквания. Номиналната мощност на задвижването сама по себе си не е достатъчна, за да се установи съвместимост с всеки двигател на помпата.
Потвърдете спецификациите на модула и изчислете напрежението на низа при най-ниската очаквана температура на сайта. Уверете се, че максимално изчисленият Voc остава в границите на входния DC на устройството и че нормалната работа е съвместима с диапазона MPPT.
Ако се изисква работа в мрежата или генератора, проверете напрежението, честотата, капацитета, окабеляването и превключващите компоненти, посочени за инсталацията. Не свързвайте и не превключвайте източници на захранване, без да следвате електрическата схема на модела.
За кабели на двигателя, по-дълги от 50 m, проверете приложимото ръководство за препоръки за изходен реактор и разрешени дължини на кабела. Дължината на кабела, изолацията на двигателя и условията на монтаж влияят върху пригодността на изходната връзка.
Отчитайте температурата на околната среда, надморската височина, вентилацията и условията на заграждението. Изискванията за намаляване на мощността трябва да се прилагат, когато инсталацията надвишава определените работни условия.
Корпус IP20 не осигурява защита срещу проникване на вода. Инсталирайте задвижването в среда и корпус, подходящи за определената степен на защита, температура и изисквания за вентилация.
Девет низа от 18 модула при 250 W или девет низа от 15 при 300 W, което е 162 или 135 модула. Отнасяйте се към това като към начална точка и размер спрямо дневния обем на водата и общия напор, тъй като масивът определя мощността, а не мощността на двигателя.
да Всеки трифазен източник от 380 V на R, S и T работи като резервно захранване. Задайте P8-15 на 2 за принудителна работа на мрежата или генератора или на 0 за автоматично превключване. Първо проверете стабилността на напрежението на генератора, тъй като задвижването изключва при пренапрежение или под напрежение като всеки инвертор.
На закрито, далеч от пряка слънчева светлина, без корозивен или запалим газ, без проводящ прах. Околна среда -10°C до 50°C с отклонение над 40°C, влажност под 95% относителна влажност без кондензация, надморска височина под 1000 m без отклонение, вибрации под 5,9 m/s². Корпусът е IP20, така че е необходим шкаф или чиста помпа.
Ръководството препоръчва такава, при която помпата е на повече от 50 m от задвижването, което е обичайно в този мащаб. Той защитава изолацията на двигателя от отразено напрежение върху дълги кабели и намалява риска от повреда на намотката години наред в работата.
150% от номиналния ток за 60 s, 170% за 12 s и 190% за 1,5 s. При модул от 37 kW това е 112,5 A за минута, достатъчно за стартов удар на голяма потопяема лодка и за преходни скокове на натоварване.
да Поръчайте го в режим с общо предназначение и P8-00 се настройва съответно преди да бъде изпратен, което ви дава стандартен инвертор със SVC или V/F управление, PID, Modbus и пълен комплект за защита. Режимът на соларна помпа е другата опция. Кажете ни от коя се нуждае проектът. Модул в режим на слънчева помпа след това се превключва към общо предназначение с P8-00 на 0, което е по-скоро промяна на параметъра, отколкото връщане.
Изпратете ни номиналната стойност на помпата, общия напор, дневния воден обем и местоположението на обекта и ние ще се върнем с модела на задвижването, конфигурацията на масива и списъка за DC защита като един пакет. Ценообразуването, времето за изпълнение и условията на OEM са цитирани заедно, така че можете да занесете всичко на клиента си в един документ.
