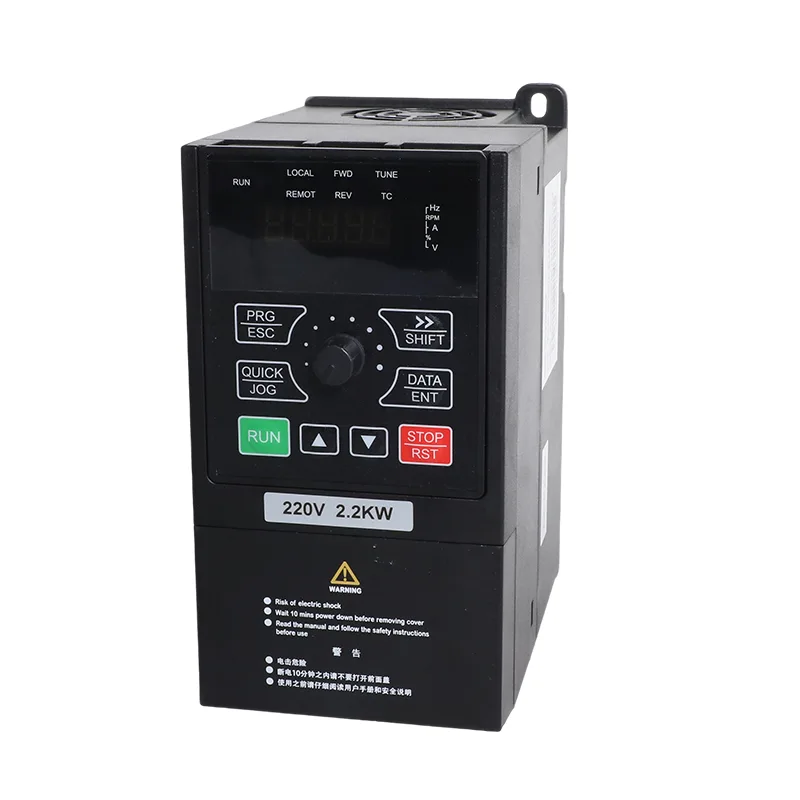

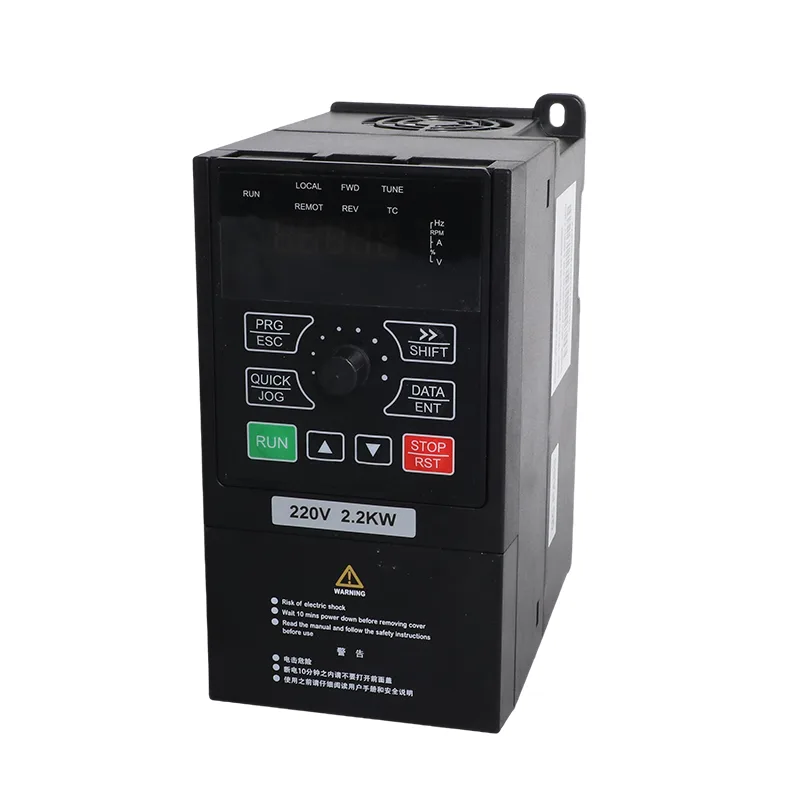

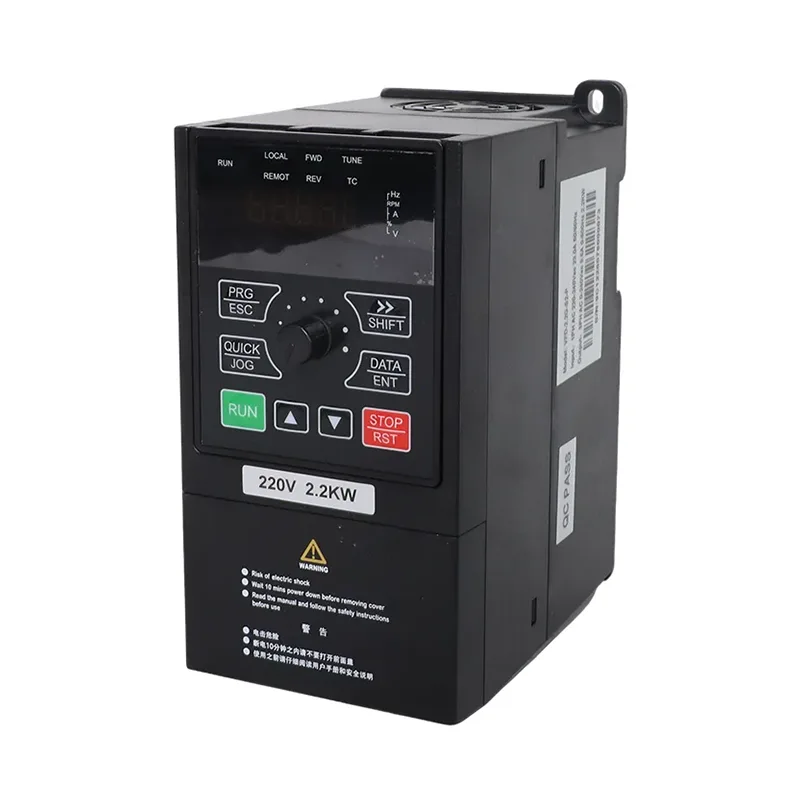

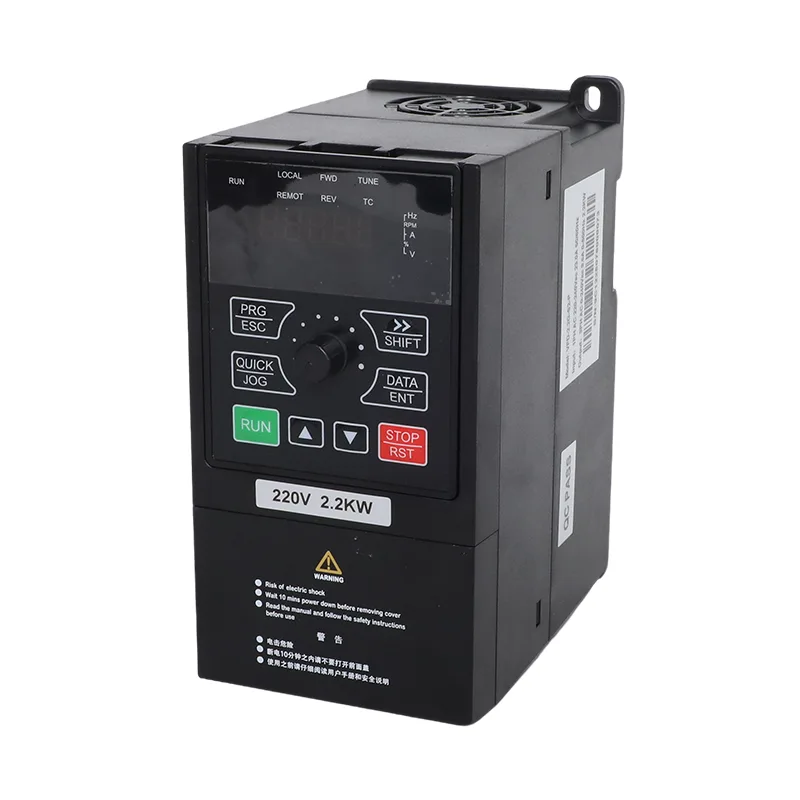

CSIVEI 4,0kW/5,5kW 1 фаза 230V слънчева помпа и инвертор с общо предназначение VFD е предназначена за обекти, които трябва да работят с 4,0 kW или 5,5 kW двигатели, но имат еднофазно променливотоково захранване, а не трифазна електрическа връзка. VFD-PC10-4.0G-S2-MK доставя 17 A изходен ток, докато VFD-PC10-5.5G-S2-MK доставя 25 A. Изброените AC входни токове са съответно 32 A и 45 A, така че захранващата верига, прекъсвачът и кабелът трябва да бъдат избрани за действителния входен ток.
От страна на DC устройството приема фотоволтаична матрица, конфигурирана за неговите граници на напрежение. Препоръчителният диапазон на MPPT е 250–350 VDC, препоръчителният диапазон на напрежението на отворена верига на масива е 360–430 VDC, а максималното входно напрежение DC е 450 VDC. Тези ограничения са особено важни, когато низовете са свързани паралелно или когато масивът работи в студени условия, където напрежението на отворена верига на модула може да се повиши.
Режим на слънчева помпа (P8-00 = 1): Задвижването използва MPPT за фотоволтаично изпомпване и осигурява функции, свързани с помпата, включително управление при слаба светлина, защита от недостатъчно натоварване и опции за контрол на нивото на водата. Когато резервната мрежа е част от инсталацията, параметрите за превключване и външното превключване трябва да бъдат конфигурирани съгласно ръководството.
Режим с общо предназначение (P8-00 = 0): Задвижването работи като конвенционален инвертор със SVC или V/F управление, вграден PID и RS485 Modbus RTU комуникация. Този режим може да се използва за съвместими помпи, вентилатори, вентилатори и друго задвижвано от двигател оборудване, без да се използва функцията за управление на соларна помпа.
Режимът на работа може да се настрои преди доставката и да се промени чрез P8-00, когато изискванията на приложението се променят. Това дава на дистрибуторите и монтажниците начин да уточнят предвидената употреба, като същевременно запазват опцията за преконфигуриране на задвижването по-късно, в зависимост от подходящите мощности на двигателя, окабеляване и настройки на параметри.
За слънчево изпомпване, 4,0kW/5,5kW 1 фаза 230V слънчева помпа и инвертор с общо предназначение VFD използва специфично за модела оформление на струната: версията 4,0 kW използва две успоредни струни, докато версията 5,5 kW използва три. С 37±1 V, 250 W±5 Wp модули, таблицата определя 11 модула на низ; с модули 45±1 V, 300 W±5 Wp, той определя 9 модула на низ. Преди да свържете масива, изчислете напрежението на отворена верига на низа, като използвате данните за избрания модул и местните температурни условия, и го поддържайте в посочените граници на устройството.
За инсталации, които използват резервоар за съхранение или зависят от наличността на вода в кладенец, задвижването поддържа опции за въвеждане на ниво на водата и защита от недостатъчно натоварване. AI откриването на нивото на водата може да се конфигурира с помощта на P8-18, като прагът и забавянето на заспиване са зададени чрез P8-19 и P8-20. Поведението за нулиране при недостатъчно натоварване се конфигурира чрез P8-26. Тези функции помагат да се координира работата на помпата с нивото на резервоара и наличието на вода, когато са инсталирани правилните сензори и параметри.

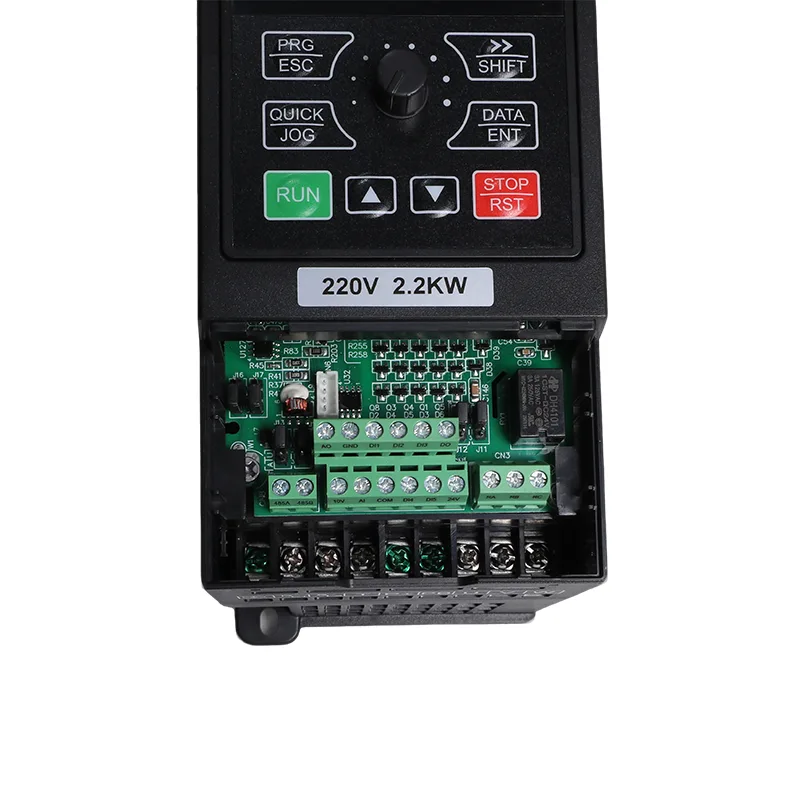

| Артикул | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Приложим двигател | 4,0 kW / 5 HP | 5,5 kW / 7,5 HP |
| Номинален капацитет | 5,9 kVA | 11 kVA |
| Входен ток | 32 А | 45 А |
| Изходен ток | 17 А | 25 А |
| AC входно напрежение | AC 1 PH 220 V (-15%) до 240 V (+10%) | |
| Макс. DC входно напрежение | 450 VDC | |
| Препоръчителен диапазон на Voc | 360 до 430 VDC | |
| Препоръчителен диапазон на MPPT | 250 до 350 VDC | |
| Диапазон на начално напрежение | 160 до 450 VDC, регулируем параметър | |
| Номинално изходно напрежение | 3 PH или 1 PH 220 V AC | |
| Ниво на шум | 50 dBA макс. |
| Модел | 37±1 V модули, 250 W±5 Wp | 45±1 V модули, 300 W±5 Wp | ||
| Модули на низ | струни | Модули на низ | струни | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Артикул | Спецификация |
| Номинална честота | 50/60 Hz |
| Диапазон на входната честота | ±5% (47,5 до 63 Hz) |
| Изходно напрежение | 0 към входното напрежение |
| Изходна честота | 0,1 до 500 Hz |
| Максимална честота | 0 до 500 Hz (SVC и V/F управление) |
| Носеща честота | 0,8 kHz до 8 kHz, регулира се автоматично за натоварване (поддържа се до 16 kHz) |
| Честотна резолюция | Цифрова настройка 0.01 Hz; аналогова настройка 0,025% от максималната честота |
| Режим на управление | Безсензорно векторно управление (SVC); V/F контрол |
| Стартов въртящ момент | 0,5 Hz / 150% (SVC) |
| Диапазон на скоростта | 1:100 (SVC) |
| Точност на стабилност на скоростта | ±0,5% (SVC) |
| Капацитет на претоварване | 150% номинален ток за 60 s; 170% за 12 s; 190% за 1,5 сек |
| Увеличаване на въртящия момент | Автоматично усилване на въртящия момент; ръчно усилване 0,1% до 30,0% |
| V/F крива | Линейна, многоточкова и квадратна крива (1,2 / 1,4 / 1,6 / 1,8 / 2,0 мощност) |
| V/F разделяне | Пълна раздяла, половин раздяла |
| Ускоряване / забавяне | Линейна или S-крива, 0,0 до 6500,0 s |
| DC спиране | Начална честота 0,00 Hz до максимална честота; време 0.0 до 36.0 s; ток 0,0% до 100,0% |
| JOG управление | JOG честота 0,00 Hz до максимална честота (по подразбиране 5 Hz); ускорение/забавяне 0.0 до 6500.0 s |
| Вграден PID | Да, за затворен контур за налягане, поток или температура без външен контролер |
| AVR | Изходното напрежение се поддържа стабилно, когато напрежението на мрежата варира |
| Входни клеми | 5 цифрови входа, DI5 поддържа високоскоростен импулс до 50 kHz; 1 аналогов вход 0-10 V или 0-20 mA; 1 вход за потенциометър на клавиатурата |
| Изходни клеми | 1 високоскоростен импулсен изход до 50 kHz; 1 релеен изход; 1 аналогов изход 0-20 mA или 0-10 V |
| Комуникация | RS485, Modbus RTU |
| защита | Откриване на късо съединение на двигателя при включване, загуба на изходна фаза, свръхток, свръхнапрежение, ниско напрежение, свръхтемпература, претоварване, недостатъчно натоварване, слаба светлина |
| Работна температура | -10°C до 50°C; намаляване на 1% на 1°C над 40°C |
| Температура на съхранение | -20°C до 60°C |
| Влажност | Под 95% RH, без кондензация |
| Надморска височина | Под 1000 м; намаляване на 1% на 100 m от 1000 до 3000 m |
| Вибрация | Под 5,9 m/s² (0,6 g) |
| Заграждение | IP20, монтаж на стена или шкаф, вертикален монтаж |
| Разпределителна система | TN, TT |
| EMC / безопасност | IEC 61800-3 (C3); IEC 61800-5-1 |
Моделите с мощност 4,0 kW и 5,5 kW осигуряват 17 A и 25 A изходен ток. Стартовият въртящ момент на SVC е определен на 150% при 0,5 Hz, с капацитет на претоварване от 150% номинален ток за 60 секунди. Техните стойности на входния ток 32 A и 45 A правят правилния избор на захранване, прекъсвач и кабел от съществено значение.
Моделът 4,0 kW използва две струни, а моделът 5,5 kW използва три. Поддържайте масива в препоръчителния диапазон от 360–430 VDC на отворена верига и максимума от 450 VDC; използвайте PV прекъсвач и комбинираща кутия за паралелни струни.
Защитата от недостатъчно натоварване и конфигурируемото откриване на нивото на водата поддържат логика за изключване и рестартиране на помпата, когато са зададени подходящите входове и параметри.
P8-00 избира режим на соларна помпа или режим с общо предназначение. Последният поддържа SVC/V/F контрол, вграден PID и RS485 Modbus RTU.
Използвайте устройство за защита от пренапрежение тип II, когато масивът е на повече от 10 m от устройството. Ръководството препоръчва изходен реактор, когато кабелът на помпата надвишава 50 m.
4,0kW/5,5kW 1-фазна 230V слънчева помпа и инверторен VFD с общо предназначение е предназначена за инсталации, които се нуждаят от 4,0 kW или 5,5 kW мощност на двигателя, но не могат да използват трифазно захранване. Конфигурацията му със слънчева помпа е подходяща за водни приложения, докато режимът с общо предназначение разширява използването му до съвместимо оборудване, задвижвано от двигател.
Моделът с мощност 5,5 kW има посочен входен ток от 45 A. Захранването, прекъсвачът и кабелът трябва да бъдат класифицирани за инсталационния ток и приложимите електрически изисквания. Слънчевата работа може да намали количеството енергия, извлечена от мрежата, когато има налична слънчева енергия, но действителното използване на мрежата зависи от масива, натоварването на помпата и работните условия.
Препоръчителната конфигурация на масива осигурява повече фотоволтаичен капацитет за модела с по-висок рейтинг от 5,5 kW. Таблица B изброява три паралелни низа за версията 5,5 kW и две за версията 4,0 kW. Потвърдете общата мощност на масива, съпоставете напрежението и тока на отворена верига спрямо спецификациите на модула и инвертора.
Фотоволтаичните и мрежовите връзки, превключващите устройства и настройките на параметрите трябва да следват ръководството на iMaster за избрания режим на работа. Не затваряйте слънчевите и мрежовите превключватели едновременно, освен ако определената верига и защитното устройство изрично не го позволяват. Настройките за пускане в експлоатация и превключване, включително P8-15, трябва да се прилагат съгласно електрическата схема на производителя.
Оразмерете кабела според тока на масива, дължината на кабела, условията на монтаж и приложимите електрически изисквания. Използвайте кабел, подходящ за външно фотоволтаично обслужване. Ръководството за инсталиране определя DC прекъсвач на PV входа и фотоволтаична комбинирана кутия, когато низовете са свързани паралелно.
Предвидена е защита срещу недостатъчно натоварване за откриване на условия като загуба на водно натоварване. Предоставената информация за параметрите изброява 25% ниво на откриване, 60 s време за потвърждение и 120 s закъснение за нулиране. Ако се използва сонда за ниво и не успее, устройството може да отчете E43. Проверете конфигурираните прагове и закъснения спрямо действителната помпа и инсталация.
да P8-00 избира режим на соларна помпа или режим с общо предназначение. Режимът с общо предназначение поддържа SVC или V/F контрол, вграден PID и Modbus RTU. CSIVEI може да зададе искания режим преди изпращане и режимът на работа може да бъде променен по-късно чрез настройката на параметрите, когато приложението и окабеляването са подходящи.
Брандирането на OEM и конфигурацията на параметрите преди доставката могат да бъдат обсъдени при запитване. Осигурете необходимото количество и етикет, така че CSIVEI да може да потвърди наличната договореност, цена и график.
