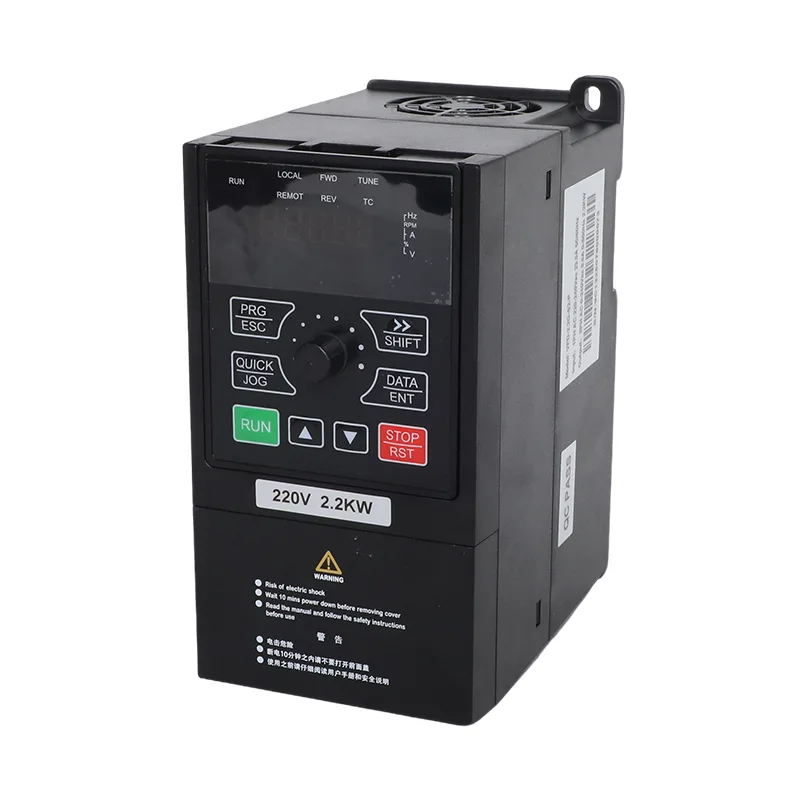

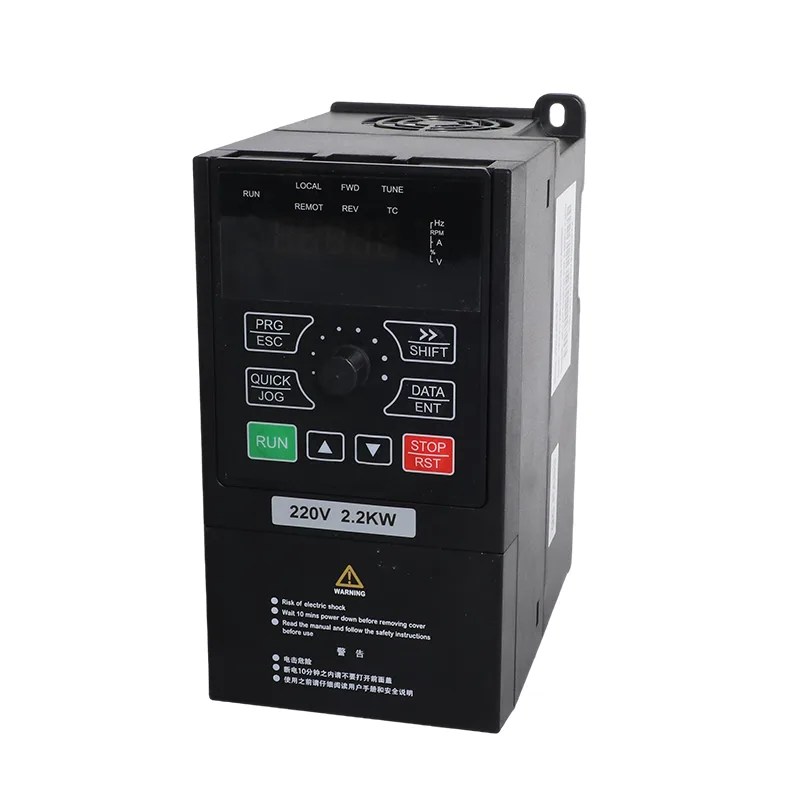

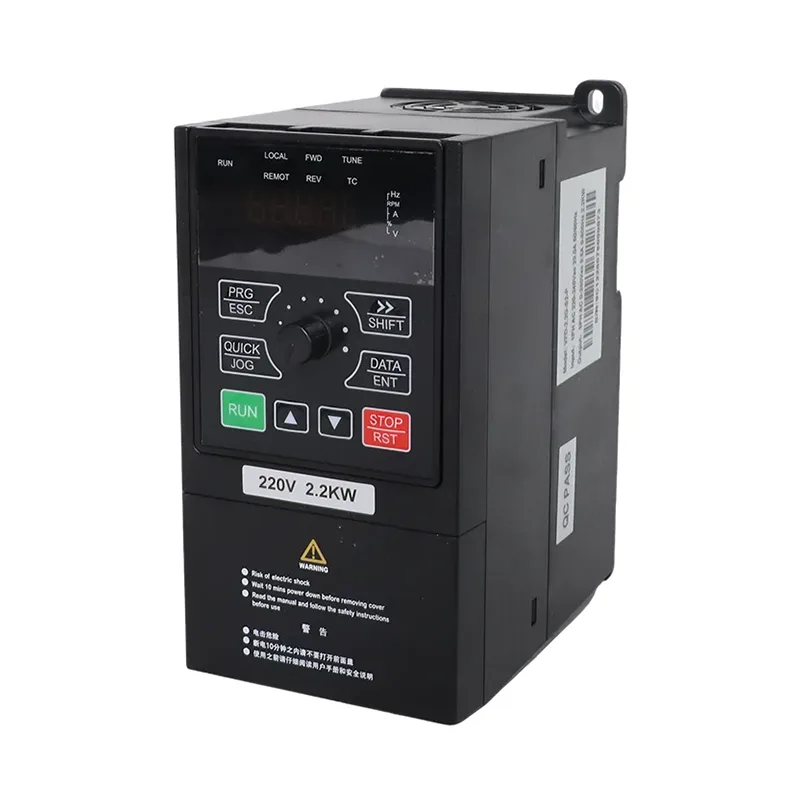

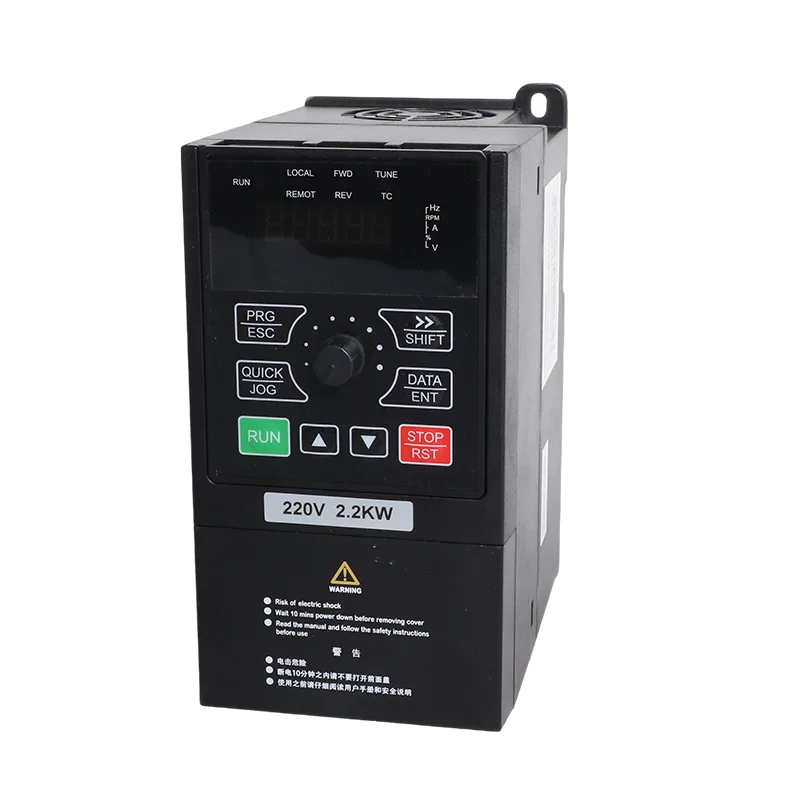

CSIVEI произвежда 4,0kW/5,5kW 3-фазна 380V соларна помпа и инверторен VFD с общо предназначение за трифазни двигателни системи, изискващи фотоволтаично управление на помпата или конвенционална работа с променлива честота. Моделите VFD-PC10-4.0G-T4 и VFD-PC10-5.5G-T4 покриват номинални мощности на двигателя от 4,0 kW и 5,5 kW, с номинален изходен ток от 9 A и 13 A, съответно. И двата модела приемат трифазен променлив ток от 380 V (-15%) до 440 V (+10%).
Серията съчетава управление на слънчева помпа с управление на мотор с общо предназначение в една инверторна платформа. Избраният режим на работа определя как задвижването управлява източника на захранване и работата на двигателя, докато вградените функции за управление и защита поддържат помпени инсталации, както и съвместими вентилатори, вентилатори и технологични машини. Когато поискате оферта, предоставете стойностите на табелката на двигателя и предвиденото приложение, за да помогнете за определяне на подходящия модел и конфигурация.
4,0kW/5,5kW 3-фазна 380V слънчева помпа и инвертор с общо предназначение VFD поддържа два работни режима, избрани чрез параметър P8-00.
Режим на соларна помпа — P8-00 = 1
В този режим задвижването използва фотоволтаична енергия, за да работи със съвместима помпа, с MPPT контрол и функции за автоматично превключване на мрежата. Когато слънчевата енергия е недостатъчна, конфигурираната последователност на превключване позволява на системата да използва захранване от мрежата. Това устройство е подходящо за селскостопанско напояване, сондажно водоснабдяване и други помпени приложения, където слънчевата енергия е налична през част от работния ден.
Режим с общо предназначение - P8-00 = 0
В този режим задвижването работи като конвенционален инвертор с променлива честота за съвместими двигатели, включително помпи, вентилатори, вентилатори и технологични машини. Безсензорно векторно управление (SVC) и V/F управление поддържат различни изисквания за управление на двигателя, без да използват функцията за фотоволтаично изпомпване.
CSIVEI може да конфигурира режима на работа преди изпращане. Режимът може също да бъде променен чрез регулиране на P8-00, което позволява задвижването да бъде преназначено към друго приложение, когато изискванията за инсталиране се променят. Съответните параметри и окабеляване трябва да съответстват на избрания режим на работа.
Препоръчителната фотоволтаична решетка зависи от мощността на инвертора и електрическите характеристики на модулите. Таблица B предоставя модулни и низови конфигурации за две опции на модула: 37±1 V модули с мощност 250 W±5 Wp и 45±1 V модули с мощност 300 W±5 Wp.
Основните граници на страната на постоянен ток са:
Напрежението на серийния низ трябва да бъде оценено спрямо действителното напрежение на отворена верига на модула и очакваните работни температури. Подредбите на паралелни низове трябва да следват препоръчителната конфигурация и приложимите изисквания за защита от постоянен ток. Поддържането на масива в определените граници на напрежението е от съществено значение за правилната работа на инвертора.
И двата модела споделят едни и същи размери на корпуса от 245 × 142 × 181,3 mm и 107 × 235 mm монтажен модел. Компактният дизайн за монтиране на стена или шкаф позволява задвижването да бъде включено в инсталация за управление на помпата, без да се променя номиналната стойност на двигателя или приложението единствено за приспособяване на инвертора.
Устройството има степен на защита IP20 и е предназначено за вертикален монтаж на подходящо защитено място. Планирането на инсталацията трябва да отчита работната среда, електрическата защита, маршрутизирането на кабелите и достъпа за пускане в експлоатация и поддръжка. Общият работен температурен диапазон е от -10°C до 50°C, като е необходимо намаляване на мощността над 40°C.
| Артикул | VFD-PC10-4.0G-T4 / -MK | VFD-PC10-5.5G-T4 / -MK |
| Приложим двигател | 4,0 kW / 5 HP | 5,5 kW / 7,5 HP |
| Номинален капацитет | 6 kVA | 11 kVA |
| Входен ток | 10,5 А | 13,9 А |
| Изходен ток | 9 А | 13 А |
| AC входно напрежение | AC 3 PH 380 V (-15%) до 440 V (+10%) | |
| Макс. DC входно напрежение | 900 VDC | |
| Препоръчителен диапазон на Voc | 550 до 750 VDC | |
| Препоръчителен диапазон на MPPT | 450 до 600 VDC | |
| Диапазон на начално напрежение | 300 до 900 VDC, регулируем параметър | |
| Изходен честотен диапазон | 0 до 500,00 Hz | |
| Ниво на шум | 50 dBA макс. |
| Модел | 37±1 V модули, 250 W±5 Wp | 45±1 V модули, 300 W±5 Wp | ||
| Модули на низ | струни | Модули на низ | струни | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| Артикул | Спецификация |
| Номинална честота | 50/60 Hz |
| Диапазон на входната честота | ±5% (47,5 до 63 Hz) |
| Изходно напрежение | 0 към входното напрежение |
| Изходна честота | 0,1 до 500 Hz |
| Максимална честота | 0 до 500 Hz (SVC и V/F управление) |
| Носеща честота | 0,8 kHz до 8 kHz, регулира се автоматично за натоварване (поддържа се до 16 kHz) |
| Честотна резолюция | Цифрова настройка 0.01 Hz; аналогова настройка 0,025% от максималната честота |
| Режим на управление | Безсензорно векторно управление (SVC); V/F контрол |
| Стартов въртящ момент | 0,5 Hz / 150% (SVC) |
| Диапазон на скоростта | 1:100 (SVC) |
| Точност на стабилност на скоростта | ±0,5% (SVC) |
| Капацитет на претоварване | 150% номинален ток за 60 s; 170% за 12 s; 190% за 1,5 сек |
| Увеличаване на въртящия момент | Автоматично усилване на въртящия момент; ръчно усилване 0,1% до 30,0% |
| V/F крива | Линейна, многоточкова и квадратна крива (1,2 / 1,4 / 1,6 / 1,8 / 2,0 мощност) |
| V/F разделяне | Пълна раздяла, половин раздяла |
| Ускоряване / забавяне | Линейна или S-крива, 0,0 до 6500,0 s |
| DC спиране | Начална честота 0,00 Hz до максимална честота; време 0.0 до 36.0 s; ток 0,0% до 100,0% |
| JOG управление | JOG честота 0,00 Hz до максимална честота (по подразбиране 5 Hz); ускорение/забавяне 0.0 до 6500.0 s |
| Вграден PID | Да, за затворен контур за налягане, поток или температура без външен контролер |
| AVR | Изходното напрежение се поддържа стабилно, когато напрежението на мрежата варира |

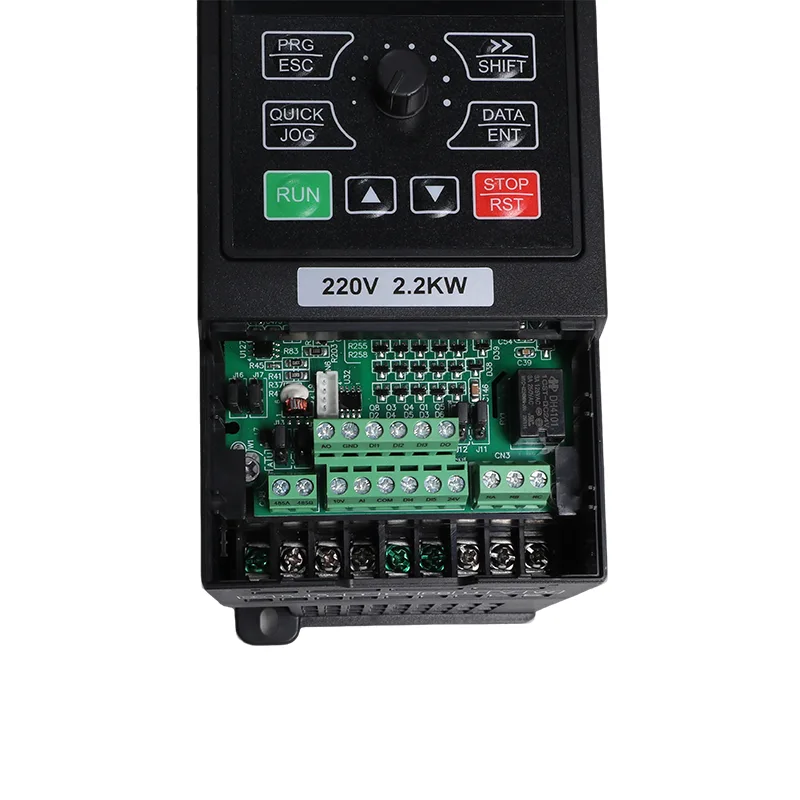

| Входни клеми | 5 цифрови входа, DI5 поддържа високоскоростен импулс до 50 kHz; 1 аналогов вход 0-10 V или 0-20 mA; 1 вход за потенциометър на клавиатурата |
| Изходни клеми | 1 високоскоростен импулсен изход до 50 kHz; 1 релеен изход; 1 аналогов изход 0-20 mA или 0-10 V |
| Комуникация | RS485, Modbus RTU |
| защита | Откриване на късо съединение на двигателя при включване, загуба на изходна фаза, свръхток, свръхнапрежение, ниско напрежение, свръхтемпература, претоварване, недостатъчно натоварване, слаба светлина |
| Работна температура | -10°C до 50°C; намаляване на 1% на 1°C над 40°C |
| Температура на съхранение | -20°C до 60°C |
| Влажност | Под 95% RH, без кондензация |
| Надморска височина | Под 1000 м; намаляване на 1% на 100 m от 1000 до 3000 m |
| Вибрация | Под 5,9 m/s² (0,6 g) |
| Заграждение | IP20, монтаж на стена или шкаф, вертикален монтаж |
| Разпределителна система | TN, TT |
| EMC / безопасност | IEC 61800-3 (C3); IEC 61800-5-1 |
Серията iMaster VFD-PC10 съчетава управление на слънчева помпа с управление на мотора с променлива честота, което прави моделите с мощност 4,0 kW и 5,5 kW подходящи за редица приложения за обработка на вода и промишлени приложения.
За инсталации, които се нуждаят както от фотоволтаично изпомпване, така и от конвенционално управление на мотора, 4,0kW/5,5kW 3-фазна 380V слънчева помпа и инверторен VFD с общо предназначение могат да бъдат специфицирани за предвидената работа и съответно конфигурирани.
За водни системи, които изискват регулиране на налягането, вградената PID функция може да използва подходящ сигнал за обратна връзка, за да регулира работата на двигателя около конфигурирана зададена точка. С подходящо избран трансмитер за налягане и правилно конфигурирани контролни параметри, задвижването може да регулира системното налягане според промените в потреблението. Крайните настройки зависят от помпата, двигателя и приложението.
Вграденият PID поддържа затворен цикъл на налягане, дебит или контрол на температурата. Източниците на зададена точка и обратна връзка се избират чрез наличните параметри на FC-групата.
Режимът с общо предназначение поддържа SVC и V/F контрол, капацитет на претоварване от 150% за 60 секунди и RS485 комуникация с Modbus RTU.
P8-00 = 1: режим на соларна помпа. P8-00 = 0: инверторен режим с общо предназначение. CSIVEI може да зададе режима на работа и желаните параметри преди изпращане.
Устройството с мощност 4 kW работи с един низ, така че низът е изграден по-дълъг, за да достигне прозореца от 550 до 750 VDC. Устройството с мощност 5,5 kW се нуждае от приблизително удвоена мощност на масива, което е по-лесно да се достигне с два паралелни низа от 18. И двата остават под максимума от 900 VDC.
Да, и това е най-често срещаната инсталация. Оставете помпата и кабелите сами, добавете масива и прекъсвача за постоянен ток и свържете съществуващото захранване към R, S и T. Задайте P8-15 на 0 за автоматично превключване. Слънчевата енергия носи натоварването през деня и мрежата поема, когато няма достатъчно слънце.
Поставете поплавък или превключвател за ниво към DI2 или DI3. Поляритетът на клемите е зададен във F6-10, така че и двете контакти да работят. Можете също така да използвате AI откриване на нивото на водата, като настроите P8-18 на 1 и регулирате пълния праг в P8-19 и забавянето на заспиване в P8-20.
Често срещаните са A01 слаба слънчева енергия, A02 пълен резервоар, A03 липса на вода и A04 недостатъчно натоварване на двигателя. Хардуерните неизправности E01 до E30 обхващат свръхток, свръхнапрежение, ниско напрежение, загуба на фаза и свръхтемпература, с E43 за повредена сонда за ниво и E44 за състояние на недостатъчно натоварване, което не се изчиства.
да Защитата от загуба на изходна фаза и откриването на късо съединение на двигателя при включване са стандартни, заедно със свръхток, пренапрежение, ниско напрежение, свръхтемпература и претоварване.
да В режим с общо предназначение това е стандартен трифазен инвертор за вентилатори, вентилатори, компресори и технологични помпи, със SVC или V/F управление, PID и Modbus. Поръчайте го в този режим и той пристига конфигуриран за задачата. И модул, закупен в режим на соларна помпа, може да бъде преместен след това с P8-00.
да Кажете ни мощностите на двигателя, конфигурацията на панела и всички специфични за обекта настройки, които желаете, и ние ще ги заредим, преди устройството да тръгне. Това спестява време за въвеждане в експлоатация на място и това е причината много дистрибутори да купуват конфигурирани, а не по подразбиране.
