Серията CSIVEI iMaster VFD-PC10 включва моделите VFD-PC10-7.5G-T4 и VFD-PC10-11G-T4-MK за трифазни 380 V приложения. Изброените изходни токове са 17 A за модела 7,5 kW и 25 A за модела 11 kW. И двата рейтинга се използват в захранвани със слънчева енергия помпени системи и съвместими промишлени моторни приложения, в зависимост от електрическите спецификации на избраното задвижване.
В режим на слънчева помпа 7,5kW/11kW 3-фазна 380V соларна помпа и инвертор с общо предназначение VFD използва DC захранване от фотоволтаичен масив и прилага проследяване на максималната точка на мощност (MPPT), за да управлява двигателя според наличния слънчев вход. В режим с общо предназначение той осигурява управление на двигателя с променлива честота за съвместими помпи и друго оборудване. Режимът на работа се избира чрез параметър P8-00 според необходимото приложение и доставената конфигурация.
В сравнение с основния контролер на скоростта на двигателя, изброените функции на PC10 включват също мониторинг на нивото на водата, откриване на недостатъчно натоварване и докладване на повреда на сондата. Тези функции са подходящи за помпени системи, където водоизточникът, резервоарът за съхранение и работата на помпата трябва да се наблюдават чрез задвижването.
| Артикул | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| Приложим двигател | 7,5 kW / 10 HP | 11 kW / 15 HP |
| Номинален капацитет | 15 kVA | 30 kVA |
| Входен ток | 18,9 А | 27,8 А |
| Изходен ток | 17 А | 25 А |
| AC входно напрежение | AC 3 PH 380 V (-15%) до 440 V (+10%) | |
| Макс. DC входно напрежение | 900 VDC | |
| Препоръчителен диапазон на Voc | 550 до 750 VDC | |
| Препоръчителен диапазон на MPPT | 450 до 600 VDC | |
| Диапазон на начално напрежение | 300 до 900 VDC, регулируем параметър | |
| Ниво на шум | 65 dBA макс. |
Изберете модела, като сравните номиналния ток на двигателя с номиналния изходен ток на инвертора, вместо да разчитате само на мощността на двигателя. Потвърдете точния суфикс на модела, изискванията за входно напрежение и приложимите данни от табелката преди инсталиране.
Референтните конфигурации по-долу показват количествата модули, изброени за двата рейтинга на задвижването. Те осигуряват отправна точка за проектиране на фотоволтаична система; окончателното подреждане трябва да бъде проверено спрямо електрическите данни на избрания модул, минималната температура на обекта и изискванията за изпомпване.
| Модел | 37±1 V модули, 250 W±5 Wp | 45±1 V модули, 300 W±5 Wp | ||
| Модули на низ | струни | Модули на низ | струни | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| Артикул | Спецификация |
| Номинална честота | 50/60 Hz |
| Диапазон на входната честота | ±5% (47,5 до 63 Hz) |
| Изходно напрежение | 0 към входното напрежение |
| Изходна честота | 0,1 до 500 Hz |
| Максимална честота | 0 до 500 Hz (SVC и V/F управление) |
| Носеща честота | 0,8 kHz до 8 kHz, регулира се автоматично за натоварване (поддържа се до 16 kHz) |
| Честотна резолюция | Цифрова настройка 0.01 Hz; аналогова настройка 0,025% от максималната честота |
| Режим на управление | Безсензорно векторно управление (SVC); V/F контрол |
| Стартов въртящ момент | 0,5 Hz / 150% (SVC) |
| Диапазон на скоростта | 1:100 (SVC) |
| Точност на стабилност на скоростта | ±0,5% (SVC) |
| Капацитет на претоварване | 150% номинален ток за 60 s; 170% за 12 s; 190% за 1,5 сек |
| Увеличаване на въртящия момент | Автоматично усилване на въртящия момент; ръчно усилване 0,1% до 30,0% |
| V/F крива | Линейна, многоточкова и квадратна крива (1,2 / 1,4 / 1,6 / 1,8 / 2,0 мощност) |
| V/F разделяне | Пълна раздяла, половин раздяла |
| Ускоряване / забавяне | Линейна или S-крива, 0,0 до 6500,0 s |
| DC спиране | Начална честота 0,00 Hz до максимална честота; време 0.0 до 36.0 s; ток 0,0% до 100,0% |
| JOG управление | JOG честота 0,00 Hz до максимална честота (по подразбиране 5 Hz); ускорение/забавяне 0.0 до 6500.0 s |
| Вграден PID | Да, за затворен контур за налягане, поток или температура без външен контролер |
| AVR | Изходното напрежение се поддържа стабилно, когато напрежението на мрежата варира |

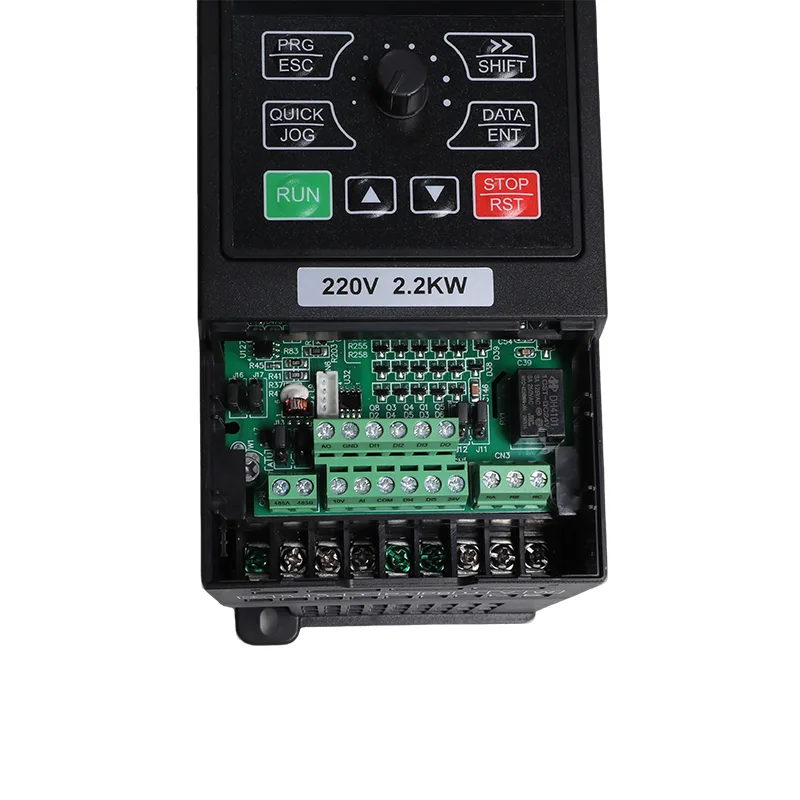

| Входни клеми | 5 цифрови входа, DI5 поддържа високоскоростен импулс до 50 kHz; 1 аналогов вход 0-10 V или 0-20 mA; 1 вход за потенциометър на клавиатурата |
| Изходни клеми | 1 високоскоростен импулсен изход до 50 kHz; 1 релеен изход; 1 аналогов изход 0-20 mA или 0-10 V |
| Комуникация | RS485, Modbus RTU |
| защита | Откриване на късо съединение на двигателя при включване, загуба на изходна фаза, свръхток, свръхнапрежение, ниско напрежение, свръхтемпература, претоварване, недостатъчно натоварване, слаба светлина |
| Работна температура | -10°C до 50°C; намаляване на 1% на 1°C над 40°C |
| Температура на съхранение | -20°C до 60°C |
| Влажност | Под 95% RH, без кондензация |
| Надморска височина | Под 1000 м; намаляване на 1% на 100 m от 1000 до 3000 m |
| Вибрация | Под 5,9 m/s² (0,6 g) |
| Заграждение | IP20, монтаж на стена или шкаф, вертикален монтаж |
| Разпределителна система | TN, TT |
| EMC / безопасност | IEC 61800-3 (C3); IEC 61800-5-1 |
Информацията от серията PC10 описва автоматична последователност на работа за инсталации, конфигурирани за слънчева и мрежова енергия. В документираната конфигурация параметър P8-15 избира поведението на захранващия режим. С P8-15, зададен на 0, задвижването работи със слънчева енергия, когато е налице, и използва мрежата според конфигурираната логика за слаба светлина и превключване.
Предоставената информация за параметъра изброява P8-16 като интервал на работа на мрежата, с настройка по подразбиране от 60 минути, и P8-17 като забавяне, свързано с връщане към слънчева работа, с настройка по подразбиране от 4 секунди. Потвърдете поддържаната последователност и параметрите по подразбиране спрямо ръководството за точния модел и версия на фърмуера преди пускане в експлоатация.
За система, използваща резервен източник на променлив ток, окабеляването и устройството за превключване трябва да следват приложимата електрическа схема. Потвърдете дали е необходимо външно комутационно оборудване; не приемайте, че инверторът сам изпълнява всяка функция за превключване на източника.
За споделени системи за водоснабдяване, напояване и аквакултури работата на помпата може да зависи както от нивото на водата в резервоара за съхранение, така и от наличието на вода в източника. Изброените параметри на PC10 предоставят функции, свързани с откриване на нивото на водата, наблюдение на недостатъчно натоварване и диагностика на повреда на сондата.
Предоставената информация за параметър идентифицира P8-18 за AI откриване на нивото на водата, P8-19 за прага на пълно ниво и P8-20 за забавяне на заспиване. Конфигурираният сигнал за ниво и прагът определят как задвижването реагира на наблюдаваното състояние на резервоара. Типът на сензора, окабеляването и действителната последователност на управление трябва да следват приложимата схема на свързване и инструкциите за параметрите.
Информацията за защита на водоизточника използва P8-24 за нивото на откриване на недостатъчно натоварване, P8-25 за времето за откриване и P8-26 за настройката за нулиране. Тези параметри са уместни, когато намаляването на натоварването на двигателя се използва за идентифициране на възможна липса на вода или свързано състояние на помпата.
Доставеният източник идентифицира P8-22 като праг за наблюдение на повреда на сондата и E43 като съответната индикация за повреда на сондата. Потвърдете дефинирането на алармата и условията за откриване в ръководството на съответния модел, когато конфигурирате или отстранявате неизправности в системата.
Функциите за ниво на водата и недостатъчно натоварване зависят от правилния избор на сензор, инсталацията и настройките на параметрите. Те трябва да бъдат пуснати в експлоатация и тествани при условията, посочени в документацията на продукта.
Предоставената информация за серия PC10 гласи, че командите на панела и комуникационните команди могат да бъдат запазени през целия цикъл на захранване. Действителното поведение при рестартиране трябва да се провери спрямо конфигурирания източник на команда, параметрите за рестартиране и изискванията за безопасност на приложението.
RS485 Modbus RTU е посочен като комуникационен интерфейс. Източникът идентифицира параметъра за мониторинг U0-49 като състояние на захранващия режим, като 0 показва работа в мрежата и 1 показва работа на слънчева енергия. Тази информация може да се използва от съвместима система за наблюдение след потвърждаване на дефиницията на регистъра и наличните стойности на състоянието в приложимата комуникационна документация.
Дистанционното наблюдение е полезно, когато задвижването работи в резервоар за вода, напоителна станция или друго място, където контролерът не се наблюдава непрекъснато. Комуникационната настройка трябва да се тества, за да се потвърди, че показаният статус съответства на действителното работно състояние.
В режим с общо предназначение инверторът осигурява управление на двигателя с променлива честота за съвместимо оборудване. Изброените методи за управление са безсензорно векторно управление (SVC) и V/F управление, с допълнителни функции, включително вграден PID, регулируемо ускорение и забавяне, JOG управление и Modbus RTU комуникация.
Конфигурацията с общо предназначение може да се обмисли за съвместими приложения като обезводняване на мини, потискане на прах от кариери, промишлени циркулационни и технологични помпи. Моделът трябва да бъде съобразен с номиналния ток на двигателя, характеристиките на натоварването, изискванията за ускорение и работния режим.
Параметър P8-00 е идентифициран в предоставената информация като параметър за избор на работен режим. Режимът трябва да бъде конфигуриран според действителното приложение и инструкциите за доставения модел. Всяка промяна между соларна помпа и работа с общо предназначение трябва да следва предписаната процедура за настройка на параметри и пускане в експлоатация.
За изпомпване на сондажна или речна вода към разпределителен резервоар, слънчевата работа на задвижването и изброените функции за наблюдение на нивото могат да се считат за част от дизайна на системата. Преди да се избере задвижването, трябва да се определят мощността на двигателя, помпата, необходимият обем вода и контролът на нивото на резервоара.
Споделените напоителни системи могат да използват централна помпа за захранване на множество полета или зони за напояване. Изборът трябва да отразява необходимия поток, общия динамичен напор, дневния работен график и наличието на слънчева или мрежова енергия.
Водообменните и циркулационните помпи в обектите за аквакултури могат да използват управление с променлива честота, когато устройството на двигателя и помпата са съвместими. Необходимият график за изпомпване и контролите за управление на водата трябва да се вземат предвид заедно с електрозахранването на обекта.
В режим с общо предназначение задвижването може да бъде оценено за съвместимо помпено оборудване за обезводняване на мина, управление на шахтна вода и потискане на праха. Проверете мощността на двигателя, условията на натоварване, изискванията за околната среда и необходимия метод за управление за конкретната инсталация.
Конфигурацията с общо предназначение може да се счита за съвместима циркулация на технологична вода, подхранване на охладителна кула и други промишлени помпени задължения. Необходимият дебит, работно налягане и характеристиките на двигателя трябва да бъдат оценени като част от проектирането на системата.
| Артикул | Спецификация |
|---|---|
| Номинална честота | 50/60 Hz |
| Диапазон на входната честота | ±5% (47,5 до 63 Hz) |
| Изходно напрежение | 0 към входното напрежение |
| Изходна честота | 0,1 до 500 Hz |
| Максимална честота | 0 до 500 Hz (SVC и V/F управление) |
| Носеща честота | 0,8 kHz до 8 kHz, регулира се автоматично за натоварване; поддържа се до 16 kHz |
| Честотна резолюция | Цифрова настройка 0.01 Hz; аналогова настройка 0,025% от максималната честота |
| Режим на управление | Безсензорно векторно управление (SVC); V/F контрол |
| Стартов въртящ момент | 0,5 Hz / 150% (SVC) |
| Диапазон на скоростта | 1:100 (SVC) |
| Точност на стабилност на скоростта | ±0,5% (SVC) |
| Капацитет на претоварване | 150% номинален ток за 60 s; 170% за 12 s; 190% за 1,5 сек |
| Увеличаване на въртящия момент | Автоматично усилване на въртящия момент; ръчно усилване 0,1% до 30,0% |
| V/F крива | Линейна, многоточкова и квадратна крива (1,2 / 1,4 / 1,6 / 1,8 / 2,0 мощност) |
| V/F разделяне | Пълна раздяла, половин раздяла |
| Ускоряване / забавяне | Линейна или S-крива, 0,0 до 6500,0 s |
| DC спиране | Начална честота 0,00 Hz до максимална честота; време 0.0 до 36.0 s; ток 0,0% до 100,0% |
| JOG управление | JOG честота 0,00 Hz до максимална честота (по подразбиране 5 Hz); ускорение/забавяне 0.0 до 6500.0 s |
| Вграден PID | Да, за затворен контур за налягане, поток или температура без външен контролер |
| AVR | Изходното напрежение се поддържа стабилно, когато напрежението на мрежата варира |
| Входни клеми | 5 цифрови входа, DI5 поддържа високоскоростен импулс до 50 kHz; 1 аналогов вход 0-10 V или 0-20 mA; 1 вход за потенциометър на клавиатурата |
| Изходни клеми | 1 високоскоростен импулсен изход до 50 kHz; 1 релеен изход; 1 аналогов изход 0-20 mA или 0-10 V |
| Комуникация | RS485, Modbus RTU |
| защита | Откриване на късо съединение на двигателя при включване, загуба на изходна фаза, свръхток, свръхнапрежение, ниско напрежение, свръхтемпература, претоварване, недостатъчно натоварване, слаба светлина |
| Работна температура | -10°C до 50°C; намаляване на 1% на 1°C над 40°C |
| Температура на съхранение | -20°C до 60°C |
| Влажност | Под 95% RH, без кондензация |
| Надморска височина | Под 1000 м; намаляване на 1% на 100 m от 1000 до 3000 m |
| Вибрация | Под 5,9 m/s² (0,6 g) |
| Заграждение | IP20, монтаж на стена или шкаф, вертикален монтаж |
| Разпределителна система | TN, TT |
| EMC / безопасност | IEC 61800-3 (C3); IEC 61800-5-1 |
Корпусът е с рейтинг IP20 и не осигурява защита срещу проникване на вода. Устройството трябва да се монтира в подходящо закрито или защитено пространство с подходяща вентилация и в съответствие с изискванията за температура, влажност и монтаж.
Предоставените референтни конфигурации определят три низа от 18 модула с мощност 250 Wp или три низа от 15 модула с мощност 300 Wp. Тези подредби съответстват съответно на 54 модула или 45 модула и изчислена номинална мощност на масива от 13,5 kWp и в двата случая. Окончателният дизайн на низа трябва да бъде проверен спрямо листа с данни на модула, минималната температура на обекта и границите на постояннотоковото напрежение на инвертора.
Предоставената спецификация посочва максимално ниво на шум от 65 dBA. Дали е необходима допълнителна акустична обработка зависи от мястото на инсталиране, акустиката на помещението, работното оборудване и приложимите изисквания за шум. Обърнете внимание на средата за инсталиране, когато позиционирате устройството в обитаема сграда или затворено помещение за оборудване.
Конфигурацията с общо предназначение трябва да бъде съобразена с общото натоварване и поддържания метод за управление. За приложения с векторно управление потвърдете приложимото разположение на двигателя в ръководството. Работата на няколко двигателя от едно задвижване изисква комбинираният ток да остане в рамките на номиналната стойност на задвижването и всеки двигател да има подходяща защита от претоварване. Следвайте инструкциите на производителя за избрания режим на управление.
Предоставената информация идентифицира параметъра за наблюдение U0-49 като индикатор за режим на захранване, като 0 представлява работа в мрежата, а 1 представлява работа на слънчева енергия. Параметърът може да се чете през Modbus RTU, където се поддържа. Потвърдете дефиницията на регистъра и комуникационните настройки спрямо приложимото ръководство, преди да го интегрирате в система за дистанционно наблюдение.
Пазете радиатора и охлаждащия вентилатор чисти от прах, проверявайте клемите и кабелните връзки в съответствие с графика за поддръжка и наблюдавайте температурата на околната среда и вентилацията. Посоченият работен температурен диапазон е от -10°C до 50°C, с отклонение над 40°C. Предоставеното ръководство за надморска височина също указва намаляване на мощността над 1000 m. Следвайте точните инструкции на модела за интервали на проверка и процедури за поддръжка.
Не. Предоставената информация за серия PC10 изброява режим на соларна помпа и режим на инвертор с общо предназначение. Работата на соларната помпа включва MPPT и документираните защитни функции, свързани с изпомпването, докато работата с общо предназначение поддържа SVC или V/F управление на двигателя, PID и Modbus RTU. Параметър P8-00 се идентифицира като параметър за избор на режим. Потвърдете позволената настройка и процедурата за промяна на режима в ръководството за конкретния модел.
