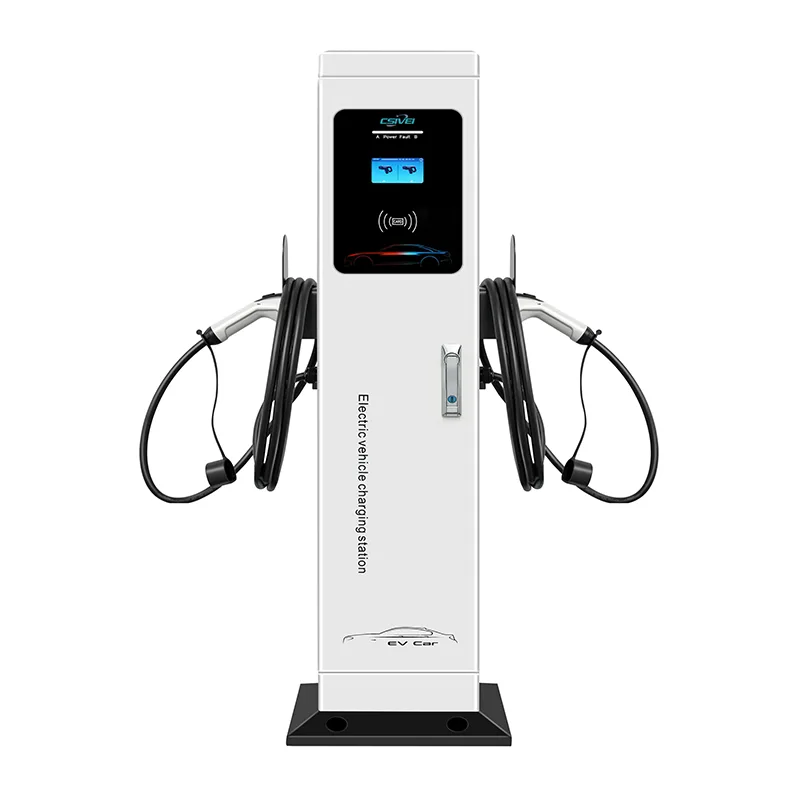

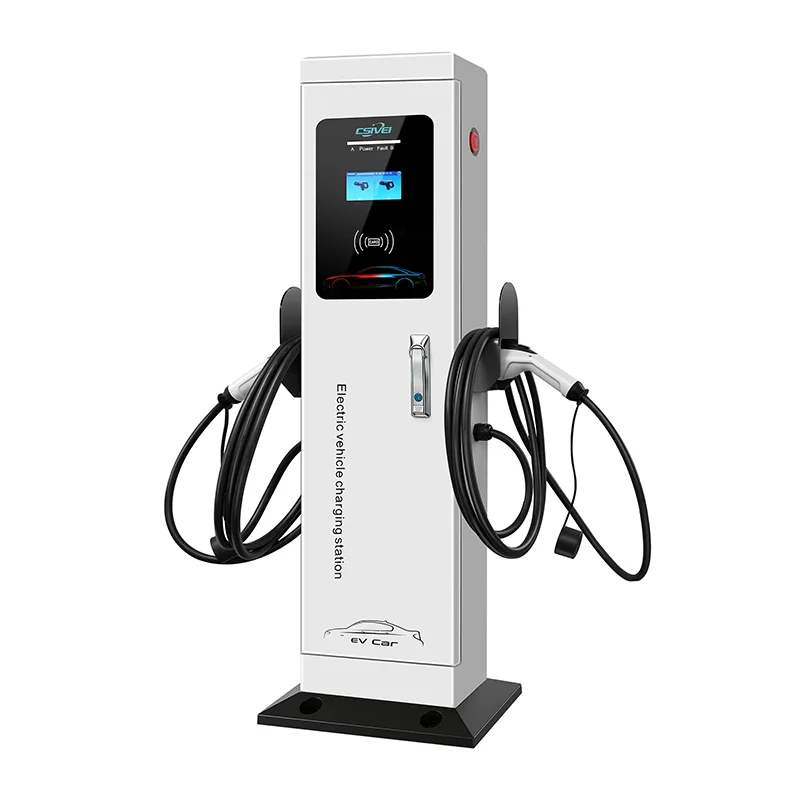

Двойна стояща променливотокова зарядна станция

Това стоящо на пода променливотоково зарядно устройство поддържа 7kW, 11kW или 22kW на пистолет, като общата мощност се управлява от вграден контролер за динамично натоварване. Когато две превозни средства са включени, наличната мощност се разделя интелигентно - например модел с мощност 22kW на пистолет на 32A трифазно захранване може да достави 11kW на всяко превозно средство едновременно или пълните 22kW на едно превозно средство, когато едно отделение е празно. Пиедесталът се монтира върху бетонна подложка или павирана повърхност с четири анкерни болта, елиминирайки всякаква необходимост от стенни конструкции. Два отделни конектора тип 2 с 5-метрови кабели и отделни кабелни кобури поддържат всяко отделение подредено и удобно за потребителя. RFID и базираното на приложение удостоверяване позволяват независим достъп и фактуриране на пистолет, докато OCPP 1.6J свързаността интегрира и двата пистолета като отделни точки за зареждане във всеки мрежов бекенд. Корпусът от поцинкована стомана с рейтинг IP55 и устойчивост на удар IK10 издържа на външни условия през цялата година, от -30°C до +55°C. Цялостната електрическа безопасност включва тип A + 6 mA DC-чувствителна защита от остатъчен ток, свръхток, пренапрежение и защита от пренапрежение за всеки пистолет, плюс централно аварийно спиране. Със своя дизайн с един пиедестал и две отделения, Dual-Gun Standing AC зарядна станция значително намалява разходите за инсталиране, окабеляване и поддръжка за всеки проект с няколко отделения.

Идеални приложения

Когато паркирането за дълго време отговаря на необходимостта от ефективно обслужване на множество отделения, станцията за зареждане с променлив ток Dual-Gun Standing AC Charging Station намалява наполовина разходите за хардуер и инсталация, като зарежда две превозни средства от един самоносещ пиедестал.

Жилищни общности и апартаментни комплекси

За многожилищни имоти със специален външен паркинг, един пиедестал с двоен пистолет, поставен между два назначени жилищни залива, осигурява на всеки персонална точка за зареждане. Жителите се удостоверяват със собствена RFID карта, а сесиите се таксуват към отделни акаунти на апартаменти. Споделеният пиедестал означава по-малко основи и електрически проводници, намалявайки разходите за инсталиране и визуалното безпорядък в озеленени терени.

Паркинг за служители на работното място и бизнес парка

Компаниите, предлагащи зареждане на EV като предимство за служителите, могат да обслужват две съседни места за паркиране от едно зарядно устройство. Служителите се включват при пристигане и получават пълно зареждане до края на работния ден. Бекендът на OCPP позволява таксуване на потребител или безплатно разпределение, докато отпечатъкът с двоен пистолет поддържа зоните за циркулация отворени. Динамичното балансиране на натоварването гарантира, че електрическият капацитет на сайта никога не е превишен, дори когато се добавят повече зарядни устройства.

Хотели, курорти и места за отдих

Паркингът за гости в хотели и курорти често включва сдвоени заливи на открити места или под сенчести структури. Едно стоящо AC зарядно устройство с двоен пистолет между две отделения осигурява първокласно удобство за EV, без да претрупва пейзажа. Гостите се удостоверяват чрез QR код или ключ от стаята и хотелът може да управлява безплатно или платено таксуване на отделение от централно табло.

Автопарк и депа за споделяне на автомобили

Малки до средни автопаркове, работещи с леки електромобили – като центрове за автомобили под наем, общински автопаркове или корпоративни услуги за споделяне на автомобили – могат да паркират две превозни средства на зарядно за една нощ. Планирано зареждане чрез задните последователности сесии за оптимизиране на енергийните разходи, докато независимото измерване на пистолет проследява потреблението по превозно средство или отдел. Свободностоящият дизайн позволява гъвкави промени в оформлението, докато съставът на флота се развива.

Обществени и общински площи

Градските паркинги и уличните заливи могат да удвоят покритието на таксуването, без да удвояват броя на постовете. Един пиедестал между два маркирани отделения за EV осигурява по-чист уличен пейзаж и по-малко препятствия за пешеходците. Интегрираното управление на кабелите поддържа пътеките чисти, а двойното независимо таксуване прави прилагането и събирането на приходи лесно.

Дълбоко техническо гмуркане

Станцията за зареждане с двоен пистолет интегрира две независимо контролирани точки за зареждане в един компактен пиедестал, съчетавайки интелигентно управление на захранването със стабилно външно инженерство.

Двуканално интелигентно балансиране на натоварването

An onboard energy management controller monitors the available supply capacity and the demands of both connected vehicles in real time. When only one vehicle is plugged in, the full rated current — up to 32A per phase — is delivered to that gun. When a second vehicle connects, the controller dynamically distributes current between the two outlets. In a typical 22kW three-phase configuration with a 32A supply, each gun receives 11kW (16A per phase) simultaneously. The system can also be configured with a static split or priority allocation, giving more power to a designated bay if required. This prevents main breaker trips while maximising utilisation of the available grid connection.

Независимо измерване и контрол на пистолет

Всеки изход се третира като отделна точка за зареждане, съвместима с IEC 61851-1. Два специални микроконтролера управляват сигналите на Control Pilot, като непрекъснато комуникират с бордовото зарядно устройство на всяко превозно средство. Измерването на енергия на пистолет използва измервателни уреди, сертифицирани от MID (по избор), осигуряващи точност на фактуриране за приложения за приходи. Контролът на релето, откриването на грешки и регистрирането на сесии са напълно независими за всеки канал, което означава, че повреда на единия пистолет не засяга другия.

Пълна електрическа защита

Зарядното устройство включва устройство за остатъчен ток от тип A с 6mA DC-чувствително откриване съгласно IEC 62955, което предпазва двата пистолета от AC и DC токове на утечка на земята. За всеки канал е осигурена независима защита от свръхток, пренапрежение и ниско напрежение, заедно с устройства за защита от пренапрежение. В случай на повреда, специално моторизирано реле изключва засегнатия изход в рамките на милисекунди. Заключващ се централен бутон за аварийно спиране осигурява ръчно изолиране на двата пистолета.

Здрав пиедестал, готов за използване на открито

Пиедесталът е изработен от поцинкована стомана с UV-стабилизирано прахово покритие, постигащо рейтинг IP55 и IK10. Колоната се закрепва към бетонна подложка или павирана повърхност чрез дебела основна плоча с четири анкерни болта. Опциите за въвеждане на кабели отдолу и отзад приспособяват съществуващите подземни тръбопроводи. Дизайнът на вентилирана колона с филтрирани дренажни тапи предотвратява вътрешната кондензация. Всички печатни платки и конектори са с конформно покритие срещу влага и наситен със сол въздух.

Потребителски интерфейс и свързаност

Централен 4,3-инчов LED дисплей или допълнителен сензорен екран осигурява статус на сесията и за двата пистолета едновременно. Два RFID четеца — по един от всяка страна — позволяват независимо удостоверяване на потребителя. Опциите за комуникация включват 4G, Wi-Fi и Ethernet. Вграденият контролер поддържа OCPP 1.6J/2.0.1, което позволява отчитане на транзакции за всеки пистолет, дистанционно стартиране/спиране, актуализации на фърмуера и интелигентни профили за зареждане. Офлайн режимът кешира транзакции локално и се синхронизира, когато връзката се възстанови.

Управление на кабели

Всеки пистолет е снабден с 5-метров кабел тип 2 (тип 1 по избор). Специални странично монтирани кобури за кабели държат двата кабела от земята, позиционирани за лесно свързване с една ръка. Дизайнът на кобура насочва кабелите навън и надолу, предотвратявайки оплитането между двата пистолета и поддържайки пътеките безопасни.

Готова за енергийна интеграция

Modbus RTU/TCP интерфейсите позволяват интеграция със системи за управление на сгради, соларни инвертори и съхранение на батерии. Зарядното устройство може да реагира на външни сигнали за управление на натоварването, за да съгласува зареждането с възобновяемото производство или да избегне периодите на пиково потребление. Това го прави активен участник в по-широката енергийна стратегия на обекта.

Често задавани въпроси

Q1: Могат ли двата пистолета да се зареждат на пълна мощност едновременно?

Общата продукция се определя от наличния капацитет за доставки. В типична конфигурация от 22kW на пистолет с трифазно захранване от 32A и двата пистолета могат да доставят 11kW едновременно. Ако е свързано само едно превозно средство, то получава пълните 22kW. Нашият екип ще ви помогне да оразмерите електрическото захранване, за да отговаря на вашата целева производителност.

Q2: Може ли всеки пистолет да бъде таксуван независимо?

да Всеки изход има собствен електромер и идентичност на OCPP зарядната точка. Бекендът вижда две отделни точки за таксуване в рамките на една физическа единица, което позволява независимо таксуване за всеки потребител, проследяване на сесии и присвояване на тарифи.

Q3: Какво ще стане, ако един пистолет развие повреда?

Откриването на грешки и защитата са напълно независими за всеки пистолет. Грешка на един изход прекратява само тази сесия; другият продължава да се зарежда нормално. Централното аварийно спиране изолира двата пистолета, когато е необходимо.

Q4: Какви са изискванията за инсталиране?

Пиедесталът се завинтва към плоска бетонна подложка или павирана повърхност. Подходящо трифазно или еднофазно захранване трябва да бъде прекарано до входната точка на основната плоча. Не е необходима стена или допълнителна конструкция за монтаж. Предоставяме подробни ръководства за граждански и електрически инсталации.

В5: Може ли това зарядно да се използва на открито?

да Корпусът от поцинкована стомана с рейтинг IP55 и IK10 е предназначен за постоянен външен монтаж при температури от -30°C до +55°C. Издържа на дъжд, прах, UV излагане и крайбрежен въздух.

Въпрос 6: Какви бекенд и платежни платформи поддържа?

Зарядното устройство е съвместимо с OCPP 1.6J и 2.0.1 и е тествано с всички основни платформи за управление на мрежи за зареждане. Ако имате персонализиран бекенд, нашият екип за поддръжка може да ви помогне с интегрирането по време на въвеждане в експлоатация.

Q7: Каква е поддръжката в сравнение с две отделни зарядни устройства с един пистолет?

Рутинната поддръжка е намалена наполовина — един пиедестал за проверка, един комплект филтри за почистване и една основна платка за достъп. Предната врата осигурява пълен достъп до всички обслужваеми части. Ключовите компоненти са модулни и могат да се сменят, без да се демонтира устройството от основата му.

В центъра на вниманието на клиента

Корпоративен бизнес парк — въвеждане на зареждане на електромобили за служители

Фон

Голям бизнес парк, в който се помещават множество компании за технологии и финансови услуги, планира да добави зареждане на електромобили в своите открити паркинги за служители. Търсенето на служителите растеше бързо и екипът за управление на имоти искаше да предложи таксуване като придобивка за служителите, като същевременно запази управляемите разходи за инсталиране и запази озеленената среда за паркиране.

Предизвикателството

Паркингите бяха разположени в дълги редици от сдвоени заливи, с пейзажни острови, разделящи всеки двоен ред. Първоначалните предложения разглеждаха подхода за зарядно устройство, монтирано на стена, но нямаше подходящи стени в обсега на отделенията, обозначени за EV. Бяха разгледани подови зарядни устройства с един пистолет, но щеше да изисква един пиедестал на отделение — което означава два пиедестала, две основи и два кабелни канала за всеки две съседни отсеци. В мащаба на проекта това значително би увеличило разходите за материали, труд и визуално безпорядък.

Електрическата инфраструктура също представляваше ограничение. Всеки захранващ стълб обслужваше зона от приблизително 20 отсека. Инсталирането на голям брой зарядни устройства на зона би изисквало внимателно управление на натоварването, за да се избегне претоварване на съществуващите вериги.

Защо стоящи AC зарядни устройства с двоен пистолет?

Оформлението на сдвоените отсеци беше спусъкът. Пиедестал с двоен пистолет може да бъде монтиран на споделения остров между два съседни залива, обслужващ както от една основа, така и от едно електрическо захранване. Това означаваше:

 Един пиедестал вместо два на двойка отсеци — 50% намаление на хардуера, основите и времето за инсталиране.

 Един захранващ кабел за две гнезда, използвайки съществуващия захранващ капацитет по-ефективно.

 По-изчистен пейзажен вид с по-малко публикации.

 Динамичното балансиране на натоварването гарантира, че дори когато две превозни средства се зареждат, комбинираното потребление остава в рамките на капацитета на веригата.

 Служителите щяха да се удостоверяват с фирмените си карти за достъп и всеки пистолет беше настроен като независима точка за фактуриране в рамките на бекенда на OCPP. Компаниите биха могли да субсидират таксуването на собствения си персонал, докато заливите за посетители могат да работят на платена основа - всички управлявани от една платформа.

Разгръщане

Четиридесет от нашите 22kW стоящи променливотокови зарядни устройства с двоен пистолет (Тип 2) бяха инсталирани в основната зона за паркиране на служители, обслужващи 80 специални отделения за EV. Всеки пиедестал беше завинтен към съществуващия ландшафтен остров, като захранването се захранваше от най-близкия захранващ стълб. Инсталацията беше поетапна за четири уикенда, за да се избегне прекъсване на паркирането през делничните дни. Бекендът на OCPP се интегрира със системата за контрол на достъпа на всяка компания наемател, така че служителите просто докосват своите съществуващи RFID значки.

Резултати

●  Капацитетът за зареждане на EV е доставен до 80 отделения, като се използват само 40 зарядни устройства, което намалява разходите за оборудване и монтаж с приблизително 45% в сравнение с алтернативите с един пистолет.

●  Отзивите на служителите бяха изключително положителни, като таксуването беше посочено като най-високо ниво на удобство на работното място.

●  Управлението на собствеността не съобщава за проблеми с електрическия капацитет благодарение на динамичното балансиране на натоварването, което поддържа пиковото потребление на верига в границите.

●  Изчистената, непретрупана инсталация запази естетиката на озеленения паркинг, отговаряйки на архитектурните насоки на парка.

●  След успеха на това внедряване бизнес паркът оттогава добави зарядни устройства с двоен пистолет в две други зони за паркиране, използвайки същата спецификация.
