Домашно зарядно устройство за електромобили с един пистолет 7KW

Създаден за номинална мощност от 7kW (еднофазен) до 22kW (трифазен), фабричното домашно зарядно устройство CSIVEI Single-Gun EV Home Charger 7KW се инсталира директно върху стени, колони или структурни колони — елиминирайки изискванията за пространство на земята и поддържайки зоните за паркиране безпрепятствени. Елегантният корпус с рейтинг IP55 разполага с конектор тип 2 с интегриран кабелен кобур, който поддържа кабела за зареждане подреден и далеч от земята. Потребителите се удостоверяват чрез вградения RFID четец или придружаващо приложение за смартфон, докато OCPP 1.6J свързаността свързва зарядното устройство с основни бекенд платформи за дистанционно наблюдение, отчитане на сесии и динамично управление на натоварването. Цялостната електрическа безопасност се осигурява чрез тип A + 6 mA DC-чувствителна защита от остатъчен ток, предпазни мерки срещу свръхток и пренапрежение и функция за аварийно спиране. За обекти без подходящи стени, допълнителен аксесоар за стоящ пиедестал трансформира същия модул в елегантно монтирано на колона зарядно устройство без вътрешни модификации. Независимо дали за частна резиденция, място за паркиране на служители или място за паркиране на гости, домашното зарядно устройство Single-Gun EV Home Charger 7KW осигурява надеждно зареждане през нощта и на работното място с минимална сложност на инфраструктурата.

Продуктови приложения

За места, където простотата, ниската цена и ефективността на пространството са ключови, Single-Gun EV Home Charger 7KW осигурява дискретна точка за зареждане, монтирана на стена. Може да се инсталира върху съществуващи конструкции или да се разположи с допълнителен пиедестал за максимална гъвкавост.

Частни жилища и гаражи

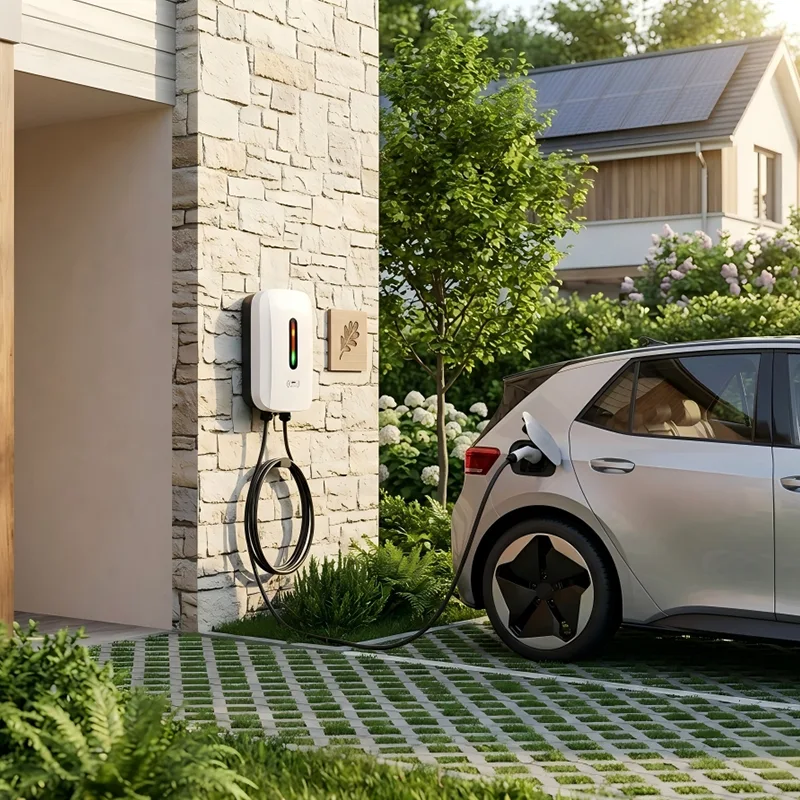

Собствениците на жилища със специално паркиране извън улицата могат да монтират това зарядно устройство на стена на гараж или външна стена на къща. Осигурява пълно зареждане през нощта със 7kW или до 22kW за съвместими превозни средства, използвайки стандартно битово електрозахранване. Тънкият профил поддържа инсталацията чиста, докато RFID или контролът на приложението ограничава използването до членове на семейството.

Паркинг в апартамент и етажна собственост

Многожилищните сгради могат да назначават монтирани на стена зарядни устройства на отделни обитатели в специални сутерени или покрити места за паркиране. Зарядното се монтира лесно върху бетонни колони или преградни стени. Интегрирането с бекенда на OCPP на сградата позволява фактуриране на енергия за всеки жител и балансиране на натоварването в множество единици, като гарантира, че основното захранване на сградата никога не е претоварено.

Таксуване на служители на работното място

Офисите и бизнес парковете могат да осигурят зареждане на EV като ценно предимство за служителите, без да жертват местата за паркиране. Монтирани на стена модули по периметъра на паркинг или върху структурни колони обслужват по едно специално отделение всяко. Служителите се включват през работния ден и функциите за интелигентно планиране на зарядното устройство могат да дадат приоритет на зареждането по време на часове за производство на слънчева енергия или тарифни прозорци извън пиковите часове.

Таксуване на гости на дребно и хотелиерство

Хотели, ресторанти и търговски центрове могат да добавят зареждане на EV за гости с минимално прекъсване. Стенен монтаж позиционира зарядното устройство в горната част на паркинга за клиенти. Зарядното устройство може да бъде конфигурирано за безплатен достъп с карта с ключ на персонала или за платени сесии чрез QR код, всички управлявани чрез стандартна OCPP платформа.

Разполагане на пиедестал за отворени партиди

В зони за паркиране на открито без стени, опционалният комплект за поставка превръща същото монтирано на стена устройство в тънко, свободно стоящо зарядно устройство. Това е идеално за крайградски търговски паркове, паркинги за посетители в центрове за отдих и алеи, където монтирането на стена е непрактично. Смесеното използване на конфигурации на стена и пиедестал в един обект намалява сложността на доставките.

Дълбоко техническо гмуркане

Домашното зарядно устройство за електромобили Single-Gun 7KW съчетава компактен корпус с рейтинг IP55 с усъвършенствана електроника за управление и пълна свързаност, което го прави гъвкав градивен елемент за всяка мрежа за зареждане на електромобили.

Ефективно захранване и съответствие

Зарядното устройство доставя еднофазно 7kW (230V, 32A) или трифазно 11kW/22kW (400V, 16A/32A) съгласно IEC 61851-1 режим 3. Бордовият контролер управлява комуникацията на контролния пилот, като регулира максималния наличен ток към бордовото зарядно устройство на автомобила. Устройството е предварително конфигурирано за регионалния мрежов стандарт, с регулируема настройка за максимален ток, достъпна през бекенда за сценарии за управление на натоварването.

Многослойна електрическа безопасност

Безопасността е осигурена чрез устройство за остатъчен ток тип A, комбинирано със специален 6mA DC-чувствителен модул за откриване в съответствие с IEC 62955. Това предпазва от чисти DC токове на повреда, които могат да заслепят стандартни RCD тип A, критично изискване за съвременните електрически превозни средства. Устройствата за защита от свръхток, свръхнапрежение, ниско напрежение и защита от пренапрежение са интегрирани в главния захранващ път. Моторизирано реле изключва изхода при всяко състояние на повреда, а бутонът за аварийно спиране на предния панел предлага допълнителна точка за ръчно изолиране.

Хардуерна конструкция и устойчивост на околната среда

Корпусът е изработен от поцинкована стомана с UV-устойчиво прахово покритие, тестван на IP55 за проникване на вода и прах и IK10 за механично въздействие. Подходящ е за монтаж на покрити или открити външни места, като работи надеждно от -30°C до +55°C. Вътрешната електроника е с конформно покритие, за да устои на влага и кондензация. Монтажната скоба позволява сигурно закрепване към бетон, тухла или структурна стомана; Опциите за въвеждане на кабели отзад или отдолу позволяват скрито окабеляване за изчистен вид.

Потребителски интерфейс и свързаност

LED пръстен за статус с висока яркост или допълнителен LCD дисплей дава ясен преглед на състоянието на зареждането. Съвместим с ISO 14443 RFID четец осигурява контрол на достъпа, по избор свързан с Bluetooth или Wi-Fi за взаимодействие с приложението на смартфона. Вграденият стек OCPP 1.6J (с възможност за надграждане до 2.0.1) се свързва към системи за управление на мрежата през Ethernet, Wi-Fi или интегриран 4G модем. Функциите включват дистанционен старт/стоп, данни за сесии в реално време, актуализации на фърмуера и интелигентни графици за зареждане. Офлайн буферирането на транзакции гарантира, че няма да се загубят данни за сесията, ако връзката временно отпадне.

Кабелно управление и ергономичност

5-метров кабел тип 2 (налична опция тип 1) с ергономичен конектор е постоянно свързан. Вграден страничен кобур закрепва сигурно конектора, когато не се използва, като държи кабела далеч от земята и гнездото подредено. Дизайнът на кобура поставя щепсела на удобна височина, намалявайки напрежението по време на свързване.

Гъвкаво управление на натоварването и енергията

Зарядното устройство поддържа локално управление на натоварването чрез Modbus RTU/TCP, което му позволява да се интегрира с контролери на ниво обект, соларни инвертори или системи за съхранение на батерии. При инсталации с няколко зарядни устройства груповият контролер може да ограничи общото търсене на обекта, да разпредели сесиите за зареждане или да приоритизира слънчевата собствена консумация. Тази надеждност за бъдещето се адаптира към нарастващ брой EV, без да изисква скъпи надстройки на мрежата.

Опционално преобразуване на пиедестал

Комплект стоманен пиедестал от горещо поцинкована стомана може да се монтира без никаква модификация на зарядното устройство. Пиедесталът осигурява колона с интегриран кабелен канал и издръжлива подова плоча. Позволява монтирано на стена зарядно устройство да бъде поставено навсякъде, където има налична плоска повърхност, уеднаквявайки продуктовата спецификация при различни условия на място.

Често задавани въпроси

Q1: Какви нива на мощност са налични и колко бързо ще се зарежда моята кола?

Домашното зарядно устройство Single-Gun EV 7KW се предлага в конфигурации от 7kW (монофазно), 11kW (трифазно) и 22kW (трифазно). Действителната скорост на зареждане зависи от бордовото зарядно устройство на вашия автомобил. Типичен EV със 7kW вградено зарядно ще спечели приблизително 40–50 км пробег на час при 7kW или по-бързо, ако превозното средство поддържа 11kW или 22kW трифазно зареждане.

В2: Може ли това зарядно устройство да се инсталира на открито без допълнителна защита?

да Корпусът с рейтинг IP55 издържа на дъжд, прах и UV излагане. Той е създаден да работи на открито през цялата година, с електроника с конформно покритие, за да устои на влага. Лесен монтаж на стена със заден кабелен вход осигурява пълна защита от атмосферни влияния.

Q3: Ами ако нямам подходяща стена?

Предлага се допълнителен комплект за стоящ пиедестал. Пиедесталът използва същото зарядно устройство и просто се закрепва към бетонна подложка. Това ви позволява да разположите един и същ модел зарядно устройство както в приложения за стенен монтаж, така и в свободностоящи приложения в рамките на един проект.

Q4: Мога ли да контролирам кой използва зарядното устройство и сметката за енергия?

да Интегрираният RFID четец или придружаващото приложение позволява удостоверяване на потребителя. Чрез бекенда на OCPP можете да задавате индивидуални тарифи, да проследявате потреблението на потребител и да генерирате отчети за фактуриране. За частни инсталации е необходим обикновен бял списък с RFID карти.

Q5: Зарядното устройство поддържа ли слънчево зареждане или зареждане извън пиковите часове?

Домашното зарядно устройство Single-Gun EV 7KW поддържа OCPP интелигентни профили за зареждане и Modbus интеграция с местни системи за управление на енергията. Това означава, че може да се програмира да зарежда само когато е налична излишна слънчева енергия или автоматично да планира сесии по време на прозорците на цените на електроенергията извън пиковите нива.

Q6: Какви сертификати има зарядното устройство?

Зарядното устройство е CE сертифицирано и отговаря на IEC 61851-1, IEC 62196 и съответните регионални директиви за EMC и безопасност. Нашата производствена база е сертифицирана по ISO 9001 и всяка единица преминава окончателно електрическо тестване преди изпращане.

Q7: Каква поддръжка е необходима?

Много малко. Препоръчваме годишна визуална проверка на кабела, конектора и корпуса. Предният капак осигурява достъп до вътрешните компоненти, а модулният дизайн означава, че контролерът, RFID модулът или релето могат да бъдат сменени бързо, ако е необходимо. Не е необходимо тежко оборудване за обслужване.

Градски блок със смесено предназначение — Интегриране на таксуването за жилищни и търговски обекти

Фон

Новоразработен градски квартал съчетава приземни търговски единици с жилищни апартаменти отгоре. Разработчикът искаше да предложи специално зареждане на EV в споделения подземен паркинг както за жители, така и за клиенти на дребно. Паркингът имаше стандартни тесни ниши и множество структурни колони, но ограничено подово пространство.

Предизвикателството

Подземният гараж беше типичен градски дизайн — бетонни колони в правилни решетки, стени по периметъра и тесни зони за обръщане. Стоящите на пода зарядни устройства биха възпрепятствали трафика или биха погълнали ценни места за паркиране. Корпоративният орган също изисква всяка инфраструктура за зареждане да не променя пътищата за евакуация при пожар или да намалява броя на наличните места за паркиране.

Жителите се нуждаеха от частно, определено таксуване в техните специални отделения, докато търговските площи искаха да предложат платено таксуване на клиентите в няколко определени места за посетители близо до входа на супермаркета. Едно решение трябваше да обслужва и двата случая на употреба с минимална инсталационна сложност.

Защо монтирани на стена AC зарядни устройства с един пистолет?

Структурните колони и периметърните стени осигуряват идеални точки за монтаж. Монтирано на стена зарядно устройство с един пистолет, прикрепено към колона в началото на определеното за всеки обитател отделение, не използва нулево подово пространство. Тънкият, вертикален профил на зарядното устройство е подравнен с лицето на колоната, оставяйки гнездото напълно използваемо и коридора безпрепятствен.

За отделенията за клиенти в близост до супермаркета бяха монтирани четири стенни модула на странична стена, като всеки обслужваше едно маркирано EV отделение. Те бяха конфигурирани чрез бекенда на OCPP като обществени зарядни устройства с опция за плащане с QR код, докато местните зарядни устройства бяха настроени на частен режим, свързани с индивидуални акаунти на апартаменти чрез RFID ключове.

Цялата инсталация не изисква анкериране в земята, нови бетонни подложки и загуба на място за паркиране. Окабеляването минаваше по съществуващите кабелни скари на тавана, падайки надолу по колоните към всяко зарядно устройство. Електрическият капацитет на обекта се управлява от локален контролер на натоварването, който комуникира с всяко зарядно устройство чрез Modbus, ограничавайки общото пиково търсене през вечерните часове, когато жителите се прибират у дома.

Разгръщане

Бяха инсталирани шестдесет от нашето домашно зарядно устройство за електромобили с един пистолет 7KW (тип 2). Петдесет и шест бяха монтирани на структурни колони за обитатели и четири на стена на търговска зона за използване от клиенти. Бяха използвани три опционални комплекта пиедестал за редица отсеци със средна рампа, където нямаше колона или стена. Целият проект беше завършен от електрическия изпълнител на сградата за шест седмици, с минимално прекъсване на достъпа до паркинга.

Резултати

●  60 EV места за паркиране бяха активирани без загуба на нито едно стандартно място за паркиране, удовлетворявайки основното условие на корпорацията.

●  Обитателите получиха частна, винаги налична точка за зареждане, таксувана директно в техния апартамент, елиминирайки всякаква нужда от общи опашки или споделени терминали за плащане.

●  Клиентите на дребно получиха първокласно удобство за зареждане на EV, което увеличи времето, прекарано в пазаруване, като супермаркетът отчита положителни отзиви.

●  Програмистът успя да пусне на пазара апартаментите като „готови за EV“, функция, която допринесе за по-бързи продажби и по-висока стойност на единица.

●  Единната продуктова спецификация за монтаж на стена и пиедестал опростява поддръжката и намалява запасите от резервни части за екипа на съоръженията в сградата.
