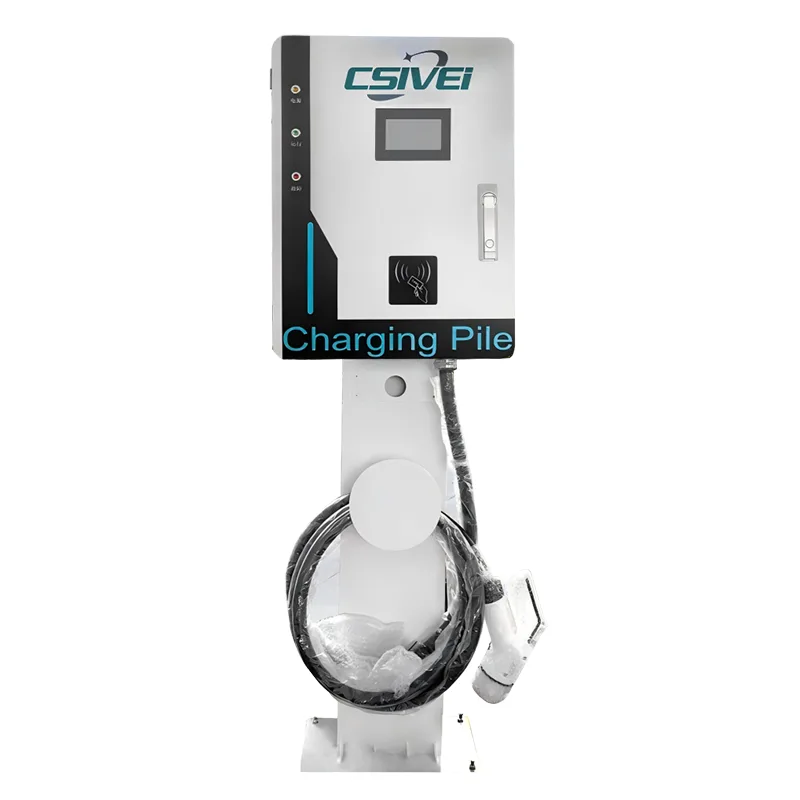

Станция за зареждане с постоянен ток с един пистолет

Проектиран за конфигурации от 30kW до 240kW, този монтиран на пода модул присвоява едно специално зарядно устройство за паркинг, елиминирайки объркването при споделяне на кабели и сложността на разделянето на приходите на инсталациите с двоен пистолет. Той поддържа стандарти CCS1, CCS2, CHAdeMO и GB/T, покриващи всички основни пазари на EV. Корпусът от поцинкована стомана с рейтинг IP55 и адаптивното термично управление осигуряват надеждна работа при температури от -30°C до +55°C, издържащи на влажност, прах и екстремни метеорологични условия. Контролът на достъпа се управлява чрез 7-инчов сензорен екран с RFID и базирано на приложение удостоверяване, докато съвместимостта с OCPP 1.6J/2.0.1 позволява безпроблемна бекенд интеграция за наблюдение в реално време, дистанционна диагностика и динамично ценообразуване. Многопластова система за безопасност — включително наблюдение на изолацията в реално време, чувствителна към DC защита от остатъчен ток и прекъсване при прегряване — защитава както превозното средство, така и потребителя по време на всяка сесия. Модулната архитектура на захранването позволява подмяна на модули с възможност за гореща смяна, минимизиране на времето за престой в услугата и намаляване на общите разходи за притежание през експлоатационния живот на зарядното устройство.

Основни акценти на това бързо зарядно устройство с постоянен DC с един пистолет

●  Гъвкав диапазон на мощността от 30kW до 240kW, с възможност за мащабиране, за да пасне на мощностния капацитет на обекта

●  Мултистандартна поддръжка, обхващаща CCS1, CCS2, CHAdeMO и GB/T

●  Здрав външен дизайн със защита с рейтинг IP55, антикорозионна обработка и надеждна работа при екстремни температури

●  Интелигентен потребителски интерфейс със 7-инчов сензорен екран, RFID/App удостоверяване и OCPP 1.6J backend свързаност за наблюдение в реално време и дистанционна диагностика

●  Изчерпателна безопасност, включително наблюдение на изолацията, защита от течове, прекъсване при прегряване и функция за аварийно спиране

Идеални приложения

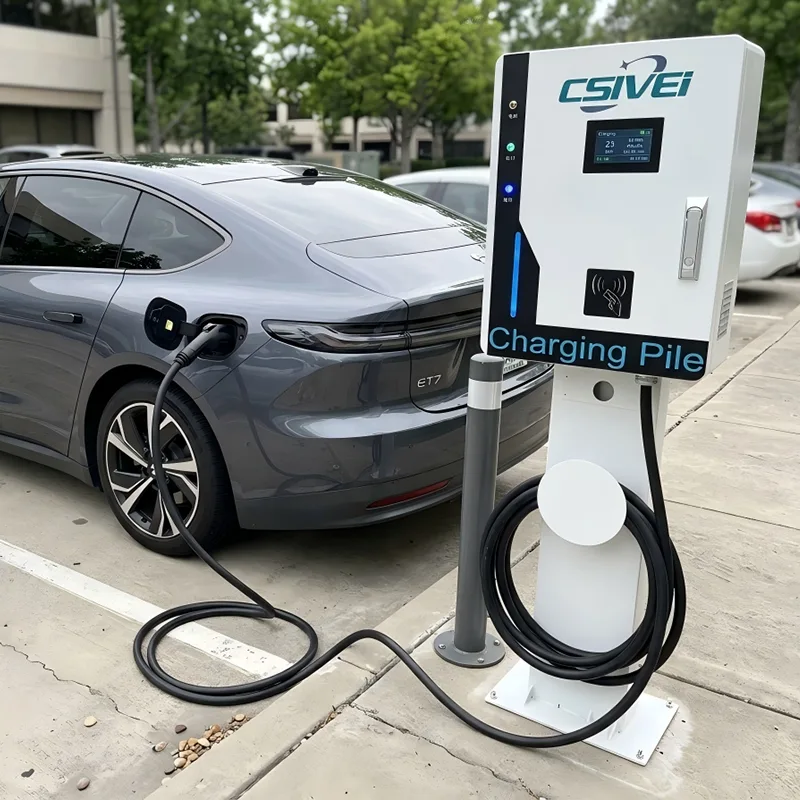

Проектирана за търговски и обществени среди за зареждане, стоящата DC зарядна станция с един пистолет осигурява бърза и надеждна мощност точно там, където е най-необходима.

Обществени станции за бързо зареждане: Идеални за градски центрове за зареждане, зони за обслужване на магистрали и общинска инфраструктура, това стоящо на пода устройство за постоянен ток позволява бързо зареждане, минимизиране на времето за изчакване на водача и увеличаване на оборота на станцията. Неговата конфигурация с един пистолет опростява управлението на лентата и поддържа операциите рационализирани.

Fleet & Logistics Depots:Designed to support high-utilisation fleets — including taxis, ride-hailing vehicles, delivery vans, and electric buses — the charger ensures fast turnaround between shifts. With programmable power allocation and OCPP-based backend integration, fleet managers can schedule off-peak charging and monitor energy costs in real time.

Търговско паркиране и паркиране на дребно: Много подходящо за търговски центрове, супермаркети, хотели и офис сгради, това DC бързо зарядно устройство добавя висококачествено зареждане на EV към зоните за паркиране на клиенти и служители. Подовият монтаж без стена позволява гъвкаво разположение, докато RFID и базираният на приложения контрол на достъпа опростяват събирането на приходи и управлението на потребителите.

Автокъщи и сервизни центрове: За шоуруми за продажба на EV и следпродажбени съоръжения зарядното устройство осигурява бърза подготовка на автомобила, демонстрационни пътувания и сервизно обслужване. Мултистандартната съвместимост гарантира безпроблемна поддръжка за широка гама от марки и модели EV.

Места за дестинации и гостоприемство: Туристическите атракции, курортите и крайпътните хотели могат да разположат тази станция за зареждане с постоянен ток, за да привлекат посетители, шофиращи електромобили, да удължат времето за престой на гостите и да генерират нов поток от приходи - всичко това със здрава надеждност на открито през всеки сезон.

Дълбоко техническо гмуркане

В основата на Single-Gun Standing DC Charging Station лежи щателно проектирана система за преобразуване и контрол на мощността, проектирана да доставя бързо, безопасно и надеждно зареждане при взискателни условия в реалния свят.

Високоефективни силови модули

Зарядното устройство използва модулни, високочестотни изолирани AC-DC преобразуватели с ефективност от ≥95% при пълно натоварване. Това минимизира загубата на енергия, намалява генерирането на топлина и понижава оперативните разходи през целия живот на модула. Модулната архитектура позволява отделни модули да се сменят горещо, без да се изключва захранването на цялата станция, като се гарантира изключителна поддръжка и време за работа.

Интелигентно течно охлаждане (в зависимост от нивото на захранване)

За модели с мощност от 120kW и повече се предлага усъвършенствана кабелна система за зареждане с течно охлаждане. Тази технология активно премахва топлината както от проводниците на кабела, така и от контактите на съединителя, позволявайки по-тънки, по-леки кабели, които остават лесни за боравене - дори при поддържане на непрекъснати високи токове до 500A. Запечатан контур на охлаждащата течност и сензори за откриване на течове гарантират дългосрочна надеждност и безопасност на потребителя.

Мултипротоколна комуникация за зареждане

Интерфейсът превозно средство към зарядно се управлява от съвместим с ISO 15118 и DIN 70121 контролер. Това поддържа както традиционна CAN-базирана комуникация (CHAdeMO, GB/T), така и комуникация по захранваща линия за CCS1 и CCS2. Този многопротоколен гръбнак осигурява широка съвместимост с превозни средства и е готов за бъдещи функционалности като Plug & Charge (ISO 15118-2).

Многослойна архитектура за безопасност

Цялостната система за безопасност работи на множество независими слоеве — хардуер, фърмуер и софтуер. Мониторингът на изолацията в реално време непрекъснато проверява съпротивлението на изолацията преди и по време на зареждане. Интегрирано устройство тип A + 6 mA, чувствително към остатъчен ток (RCD), предпазва от утечки на земята. Сензори за свръхтемпература, разположени на критични кръстовища, задействат контролирано намаляване на мощността или безопасно изключване, докато бутонът за аварийно спиране осигурява незабавна механична изолация.

Здраво външно инженерство

Корпусът е изработен от поцинкована стомана с анти-UV прахово покритие, класифициран IP55 за защита от проникване и IK10 за механично въздействие. Интелигентна система за управление на топлината комбинира филтрирано въздушно охлаждане с адаптивен контрол на скоростта на вентилатора, поддържайки оптимални вътрешни температури при околни условия, вариращи от -30°C до +55°C. Вътрешните компоненти са с конформно покритие, за да издържат на влага и корозивни атмосфери.

Интелигентно свързване и Edge Computing

Вграден Linux-базиран контролер с поддръжка на протокол OCPP 1.6J/2.0.1 позволява безпроблемна интеграция във всяка система за управление на мрежа за зареждане. Данни в реално време — включително енергия на сесията, криви на мощността, регистрационни файлове за грешки и показания за околната среда — се предават през Ethernet, 4G или Wi-Fi. Възможностите за локално периферно изчисление позволяват офлайн работа и кеширане на транзакции, осигурявайки непрекъсната услуга дори при прекъсвания на мрежата.

Често задавани въпроси

Въпрос 1: Какви стандарти за зареждане поддържа стоящата станция за зареждане с един пистолет?

Предлагаме модели, конфигурирани за CCS1, CCS2, CHAdeMO и GB/T. Единична единица може да бъде оборудвана с един стандарт, а при поискване се предлагат персонализирани мултистандартни конфигурации. Това гарантира съвместимост с почти всички съвременни електрически превозни средства на пазарите в Северна Америка, Европа, Япония и Китай.

Q2: Как да избера правилната изходна мощност за моя сайт?

Изборът на мощност зависи от вашите целеви превозни средства, очакваното време на престой и наличния капацитет на мрежата. Нашата модулна гама от 30kW до 240kW ви позволява да балансирате скоростта на зареждане с цената на инфраструктурата. За автопаркове със зареждане през нощта 30–60kW често са достатъчни. Станциите за бързо зареждане по магистралите обикновено се възползват от 120–240kW. Нашите инженери по продажбите могат да ви помогнат да определите идеалната конфигурация въз основа на просто проучване на сайта.

Q3: Какви са изискванията за инсталиране и свързване към мрежата?

Зарядното устройство изисква вход за трифазен променлив ток (обикновено 400 V или 480 V, в зависимост от регионалните стандарти) и стабилна система за заземяване. Необходими са специален прекъсвач и правилно оразмеряване на кабела според избраното ниво на мощност. Подовият монтаж използва четири анкерни болта върху предварително отлята бетонна подложка. Предоставяме подробни ръководства за граждански и електрически инсталации и е налична поддръжка за дистанционно пускане в експлоатация.

Q4: Необходима ли е интернет връзка за работа?

Въпреки че зарядното устройство може да работи офлайн и да кешира данни за транзакции локално, силно се препоръчва стабилна интернет връзка (чрез 4G, Wi-Fi или Ethernet). Това позволява дистанционно наблюдение, OCPP-базирана бекенд интеграция, отдалечени актуализации на фърмуера и диагностика в реално време. Офлайн режимът служи като гъвкав резервен вариант по време на прекъсвания на мрежата.

Q5: Каква поддръжка е необходима и каква гаранция е включена?

Рутинната поддръжка е минимална - случайна визуална проверка, почистване на въздушния филтър и проверки на целостта на кабела обикновено са достатъчни. Модулните захранващи блокове са с възможност за гореща смяна и могат да се сменят бързо без специализирани инструменти. Предоставяме стандартна 2-годишна гаранция, с възможност за удължаване до 5 години. Дистанционната диагностика ни позволява да разрешим много проблеми без посещения на място.

Q6: Как зарядното устройство гарантира безопасността на потребителя и автомобила?

Безопасността е вградена във всеки слой. Акцентите включват наблюдение на изолацията преди и по време на всяка сесия, тип A + 6mA DC-чувствително устройство за остатъчен ток (RCD), защита от прегряване в ключови контактни точки и бутон за аварийно спиране. Корпусът отговаря на рейтинги IP55 и IK10 и цялата електроника е с конформно покритие срещу влага и прах.

В7: Мога ли да интегрирам зарядното устройство в моята съществуваща платформа за плащане и управление?

да Зарядното устройство поддържа OCPP 1.6J и 2.0.1, така че се интегрира безпроблемно с повечето основни системи за управление на мрежи за зареждане. RFID четците и базираният на приложение интерфейс с QR код поддържат множество модели за плащане и достъп. Ако имате персонализиран бек-енд, нашият екип ще ви помогне с привеждането в съответствие на протокола по време на въвеждане в експлоатация.

Истории на клиенти

Група първокласни търговски центрове – Специално разполагане на EV паркинг

Фон

Водещ оператор на търговски центрове в Северна Европа планира да инсталира бързо зареждане с постоянен ток в техните премиум зони за паркиране. Целта беше да се предложи безпроблемно изживяване при зареждане на EV на VIP ниво – не просто удобство, а управлявана услуга, генерираща приходи.

Предизвикателството

Първоначално операторът обмисля зарядни устройства с постоянен ток с двоен пистолет, които са често срещани на магистралните станции. Оформлението им за паркиране обаче е строго по една кола на маркирано място и те бързо установиха несъответствие:

Устройствата с двойно оръжие ще обслужват два съседни отсека, създавайки конфликти за собственост, ако едно превозно средство приключи зареждането, но заема споделеното пространство.

Операторът искаше специална логика за отделение за зарядно устройство, за да позволи резервиране на отделение чрез тяхното приложение, динамично ценообразуване на отделение и ясно прилагане срещу паркиране на превозни средства с вътрешно горене.

Те се нуждаеха от компактна конструкция, стояща на пода, която можеше да се побере в стандартни места за паркиране, без да се намалява ширината на пътеката.

Защо стоящо DC зарядно устройство с един пистолет?

След консултация с нашия инженерен екип, операторът разбра, че разгръщането с един оръдие, един към един, е точното техническо решение:

Всяко място за паркиране има едно зарядно устройство, отразяващо специална горивна помпа. Без споделяне на кабели, без объркване на драйверите.

Архитектурата с един пистолет опростява разпределението на мощността и намалява топлинния стрес по време на непрекъснати сесии в сравнение с модул с двоен пистолет, работещ при пълно натоварване и на двата изхода.

Монтирани на пода, самостоятелни модули могат да бъдат монтирани без зависимост от стената, което позволява гъвкаво разпределение на зали както във вътрешни, така и в полупокрити външни зони.

Разгръщане

Шестдесет от нашите 60kW стоящи DC зарядни устройства с един пистолет (CCS2) бяха инсталирани на три водещи места. Всяко зарядно устройство беше поставено централно в началото на специално отделение за EV, ясно обозначено и достъпно само за удостоверени потребители чрез RFID или приложението за лоялност на търговския център. Интегрирането със съществуващия бекенд на OCPP позволи наблюдение на залива в реално време, отдалечени актуализации на цените и автоматизирани предупреждения за грешки.

Резултати

●  Нула инциденти с конфликт на отсека от стартирането; моделът с едно зарядно устройство на гнездо естествено елиминира проблемите, които са наблюдавали в обществените станции с няколко пистолета.

●  Сесиите за зареждане се удвоиха в рамките на шест месеца, тъй като концепцията за отделен отсек привлече шофьори на EV, готови да платят премия за запазено, гарантирано зареждане, докато пазаруват.

●  Поддръжката се оказа изключително лесна: дефектно устройство просто изключва едно отделение, без ефект върху съседните отсеци, ясно оперативно предимство пред сценарий за повреда на двоен пистолет.

●  Оттогава групата добави нашите зарядни устройства с един пистолет към две допълнителни места, посочвайки простотата на инсталиране, по-ниските първоначални разходи и ясната логика 1:1 отделение към зарядно устройство като решаващи фактори.
