Проектирано за изходна мощност от 20kW до 60kW, фабричното качество Single-Gun монтирано на стена DC бързо зарядно устройство се инсталира директно върху съществуващи стени, стълбове или структурни колони — елиминирайки необходимостта от бетонни подложки, закрепване към земята или специална конструкция на остров за паркиране. Това го прави идеален за подземни паркинги, многоетажни гаражи и тесни места за паркиране, където монтираните на пода зарядни устройства биха възпрепятствали трафика.

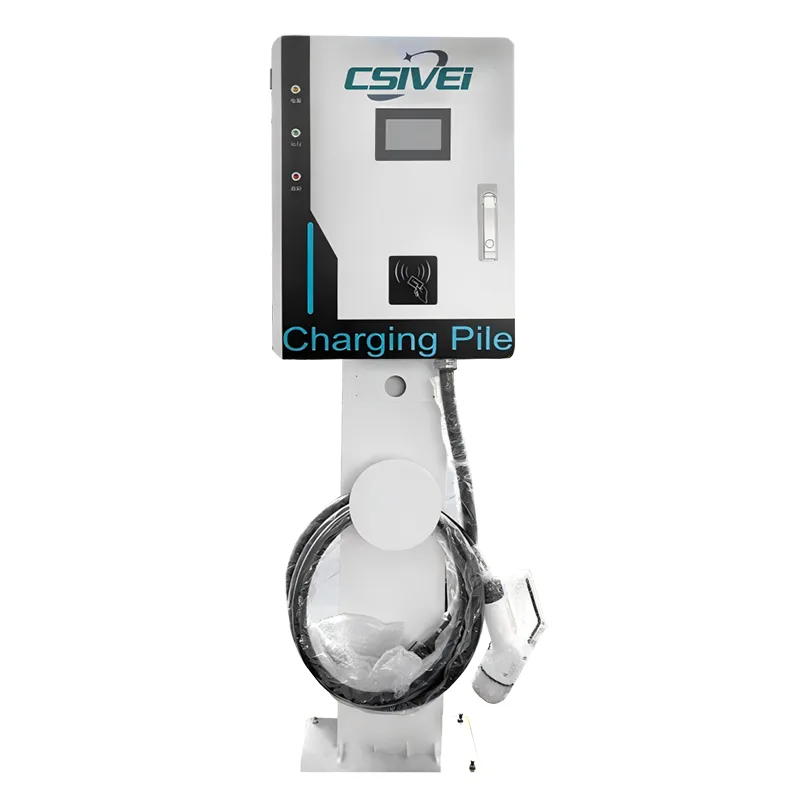

За обекти, на които липсват подходящи стенни повърхности, допълнителен здрав стоманен пиедестал превръща устройството в свободно стоящо зарядно устройство, монтирано на стълб, без никакви вътрешни промени в хардуера.
Зарядното устройство поддържа стандарти CCS1, CCS2, CHAdeMO и GB/T, обслужващи всички основни електромобили. Корпусът с рейтинг IP55 с електроника с конформно покритие издържа на влажни, прашни и лошо вентилирани вътрешни и външни среди, типични за сутеренните паркинги.
Контролът на достъпа се осъществява чрез 7-инчов сензорен екран с RFID и базирано на приложение удостоверяване, с OCPP 1.6J/2.0.1 свързаност, позволяваща дистанционно наблюдение, отчитане на транзакции и динамично ценообразуване.
Функциите за безопасност включват мониторинг на изолацията в реално време, защита от остатъчен ток, чувствителна към постоянен ток, защита от прегряване и бутон за аварийно спиране — всичко това е стандартно за всяко устройство.
Проектирана за места, където подовото пространство е високо, монтираната на стена DC зарядна станция с един пистолет се монтира директно върху съществуващи вертикални повърхности — освобождавайки ценна земна площ, като същевременно осигурява бързо зареждане с DC. С допълнителен комплект пиедестал, същият модул се трансформира в монтирано на стълб решение за открити площадки без подходящи стени.
В сутеренните гаражи и структурите за паркиране на много нива, тесните заливи, тесните кръгове на завиване и структурните колони правят монтираните на пода зарядни устройства непрактични. Това монтирано на стена устройство се монтира директно върху бетонни стени, стълбове или носещи колони, поставяйки зарядното устройство в началото на всяко отделение, без да навлиза в мястото за паркиране или пътеката за шофиране. Не е необходимо закрепване към земята или бетонна подложка, което ускорява монтажа и поддържа пътеките свободни за пешеходци.
Представителствата, които подготвят електромобили за предаване на клиента или извършват таксуване след обслужване, се нуждаят от бърза обработка в рамките на ограничено пространство в работилницата и предния двор. Монтирането на зарядното устройство на стена над сервизния отсек поддържа подовите площи свободни за техници и движение на превозни средства. Конфигурацията с един пистолет се съчетава добре с един специален сервизен отсек, опростявайки управлението на кабелите и гарантирайки, че всяко превозно средство получава постоянно, наблюдавано зареждане.
За зареждане на електромобили от персонал, гости или наематели в сгради с подземен или покрит паркинг, монтираните на стена DC зарядни устройства се интегрират чисто в съществуващата структура. Те избягват безпорядъка от свободностоящи модули в зоните с голям брой пешеходци и могат да бъдат инсталирани на нивото на очите за лесен достъп до екрана. RFID и базираното на приложение удостоверяване позволяват таксуване за конкретни потребители, докато OCPP свързаността позволява на мениджърите на имоти да наблюдават използването и да определят ценообразуване по време на деня.

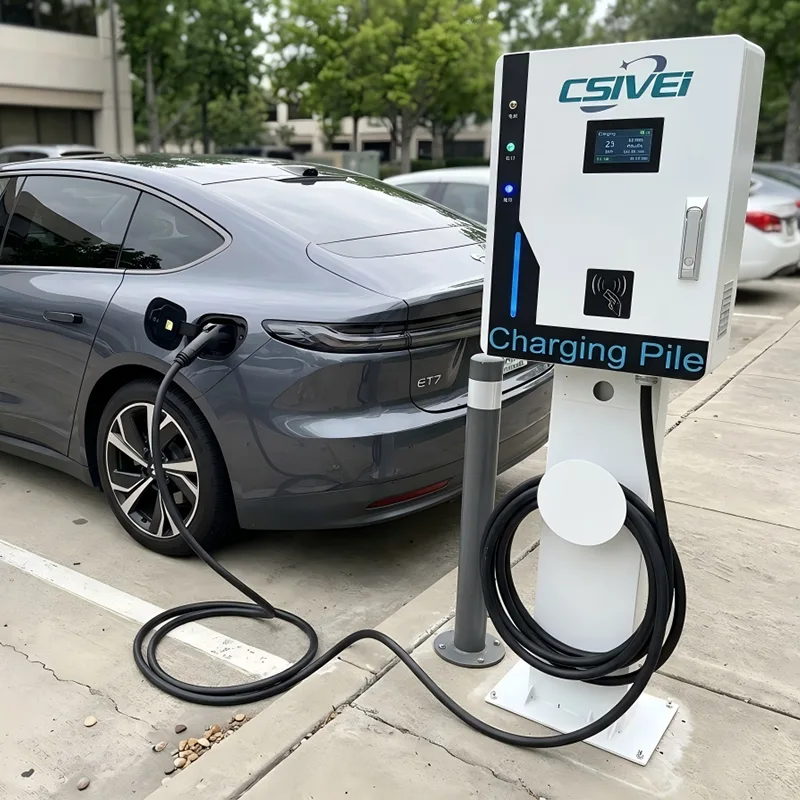

Когато стенните повърхности не са налични – като открити площи, ленти за паркиране край бордюри или крайградски паркинги за дребно – опционалният стоманен пиедестал превръща същото зарядно устройство в тънък профил, монтиран на стълб. Това осигурява гъвкавост на разгръщане за смесване на стенен монтаж и инсталации на пиедестал в рамките на един проект, като се използва един стандартизиран продукт, вместо да се набавят отделни модели зарядни устройства за стена и под. Компактният отпечатък на единичен пиедестал заема много по-малко място от земята, отколкото цял подов заряден шкаф.
Малки до средни по големина електрически автопаркове – като местни микробуси за доставка, превозни средства за общинска поддръжка или корпоративни автомобилни паркове – често работят от депа със съществуващи сгради и периметърни стени. Монтирани на стена DC зарядни устройства по ръба на депото увеличават максимално използваемото дворно пространство за паркиране и маневриране на превозни средства. Планираното зареждане чрез бекенда на OCPP може да се приведе в съответствие с тарифите за електроенергия извън пиковия период, като поддържа ниски експлоатационни разходи на автопарка.
Устройството за бързо зареждане с постоянен ток с единичен пистолет разполага с пълна възможност за бързо зареждане с постоянен ток в компактно шаси, което може да се монтира на стена — постигайки висока плътност на мощността без компромис с топлинните характеристики, безопасността или удобството за обслужване.
Зарядното устройство използва рационализирана модулна токоизправителна архитектура, интегрираща високочестотни изолирани AC-DC преобразуватели в тънък корпус, обикновено с една трета от обема на еквивалентен подов модул. Въпреки намаления отпечатък, ефективността на преобразуване остава ≥95% при номинално натоварване. Модулното отделение е достъпно от предния панел, което позволява отделни захранващи модули да бъдат сменени горещо, без да отстранявате устройството от стената - критично предимство в тесни гаражни среди, където страничният достъп може да бъде ограничен.
Разполагането на стената представлява уникални термични предизвикателства: зарядното устройство често се монтира срещу бетонни или зидани повърхности с ограничен въздушен поток отзад, а сутеренните паркинги могат да страдат от застоял, влажен въздух. За да се справи с това, модулът съчетава запечатан вътрешен въздуховод с интелигентно охлаждане с принудителен въздух. Вентилаторите с високо статично налягане изтеглят филтриран въздух през пътека отпред към страната, предотвратявайки рециркулацията на горещ въздух и предпазвайки вътрешните компоненти от спирачен прах и частици във въздуха, които са често срещани в структурите за паркиране. Конформното покритие на всички печатни платки осигурява допълнителна защита срещу кондензация и корозивна атмосфера.
Корпусът е изработен от лека, но здрава поцинкована стомана, прахово боядисана за UV и устойчивост на корозия. Подсилена система от монтажни скоби разпределя теглото на модула между множество точки за закрепване, съвместими с бетонни, тухлени и структурни стоманени колони. Дизайнът центрира масата на зарядното устройство близо до равнината на стената, минимизирайки конзолното напрежение върху фиксиращите елементи. За обекти, разполагащи с опционалния пиедестал, същата монтажна скоба се прикрепя към горещо поцинкована стоманена колона с интегриран канал за управление на кабела, като не се изискват вътрешни хардуерни модификации за преход между конфигурации за монтиране на стена и монтиране на стълб.
Балансиран с пружина прибиращ кабел или кобур за кабел е интегриран в страничния профил на устройството, като държи кабела за зареждане от земята, когато не се използва. Това предотвратява опасностите от спъване в богати на пешеходци зони и предпазва кабела от повреда при прегазване на превозно средство. Дизайнът на кобура насочва кабела надолу и навън на естествена височина за захващане, намалявайки напрежението на оператора по време на свързване.
Въпреки намаления си размер, зарядното устройство запазва пълния контрол и пакет за безопасност, който се намира в по-големите DC устройства. Вграден Linux контролер управлява комуникацията на превозното средство през CCS1, CCS2, CHAdeMO и GB/T протоколи. Наблюдението на изолацията в реално време, чувствителното откриване на остатъчен ток тип A + 6 mA и откриването на заваряване на контактора работят непрекъснато по време на всяка сесия. Сензорите за свръхтемпература, разположени върху захранващите модули, изходния DC път и контактите на конектора, задействат поетапни защитни реакции - от увеличаване на скоростта на вентилатора до контролирано намаляване на мощността до пълно прекратяване на сесията, ако праговете са превишени. OCPP 1.6J/2.0.1 свързаност през 4G, Wi-Fi или Ethernet позволява дистанционна диагностика, актуализации на фърмуера и таксуване за всяка транзакция.
Дизайнът за монтиране на стена поддържа номинална мощност от 20kW до 60kW, съответстваща на типичния електрически капацитет, наличен в съществуващи сгради, без скъпи надстройки на мрежата. Входните опции обхващат както еднофазни, така и трифазни конфигурации в зависимост от нивото на захранване. Допълнителният комплект аксесоари за пиедестал включва колона, основна плоча и водач на кабела — монтируеми от един екип от специалисти — което позволява смесено разгръщане на стена и пиедестал от един стандартизиран модел зарядно устройство в цялото паркинг съоръжение.
Q1: Каква повърхност на стената е необходима за монтаж?
Устройството за бързо зареждане с постоянен ток, монтирано на стена с един пистолет, е проектирано да се монтира върху твърди бетонни, тухлени или конструкционни стоманени колони. Подсилената монтажна скоба разпределя тежестта на модула между множество точки на закрепване, осигурявайки стабилна и сигурна фиксация. Препоръчва се проучване на обекта, за да се потвърди товароносимостта, и ние предоставяме подробен шаблон за монтаж и ръководство за монтаж за вашия електрически изпълнител.
Q2: Какво ще стане, ако няма подходяща стена на моя обект?
Допълнителен стоманен пиедестал от тежка натовареност е наличен. Тази свободностояща колона използва същата монтажна скоба като версията за стенен монтаж — не са необходими вътрешни промени в хардуера. Пиедесталът се доставя с интегриран канал за управление на кабела и подова плоча. Позволява ви да смесвате стенни и пиедестални инсталации в един обект, докато използвате един стандартизиран модел зарядно устройство.
Q3: Какви са наличните изходни мощности и защо обхватът е по-нисък в сравнение с подовите модули?
Това монтирано на стена DC зарядно устройство се предлага в нива на мощност от 20kW до 60kW. Тази гама е оптимизирана за компактен термичен дизайн за стенен монтаж и типичен електрически капацитет на сградата. За инсталации, монтирани на стена, това ниво на мощност е достатъчно за зареждане по местоназначение, паркиране на работното място и използване на автопарк през нощта. Ако вашият проект изисква по-висока мощност, нашите подови зарядни устройства с един или два пистолета предлагат конфигурации от 60kW до 240kW.
Q4: Може ли зарядното устройство да работи надеждно във влажни или прашни подземни паркинги?
да Корпусът е с класификация IP55 и цялата вътрешна електроника е с конформно покритие, за да устои на влага, кондензация и частици във въздуха. Запечатаният въздуховод и вентилаторите за охлаждане с високо статично налягане са специално проектирани за застоялия, често прашен въздух в сутеренните и многоетажните паркинг структури.
Q5: Как се управлява кабелът за зареждане, когато не се използва?
Интегриран странично монтиран кабелен кобур или пружинно балансирано прибиращо устройство държи кабела от земята. Това предотвратява опасностите от спъване в пешеходни зони, предпазва кабела от повреда на превозното средство и позиционира конектора на удобна за потребителите височина за хващане.
Въпрос 6: Мога ли да наблюдавам и управлявам дистанционно множество монтирани на стена зарядни устройства?
да Всяко устройство включва OCPP 1.6J/2.0.1 свързаност през 4G, Wi-Fi или Ethernet. Можете да интегрирате всички зарядни устройства в предпочитаната от вас система за управление на мрежата за зареждане за наблюдение в реално време, отчитане на транзакция за единица, дистанционна диагностика, динамично ценообразуване и актуализации на фърмуера.
В7: Какъв достъп за поддръжка е необходим — трябва ли уредът да бъде свален от стената за обслужване?
Не. Предният панел осигурява пълен достъп до модулното захранващо отделение. Индивидуалните захранващи модули могат да се сменят горещо, без да отстранявате зарядното от стената. За повечето рутинни проверки — почистване на филтъра, визуална проверка — всички компоненти са достъпни отпред, което прави поддръжката осъществима дори в тесни места за паркиране.
Търговски комплекс в центъра — Модернизация на подземен паркинг за зареждане на електромобили
Премиум комплекс със смесено предназначение в голям европейски градски център планира да модернизира бързо зареждане с постоянен ток в своя подземен паркинг на три нива. Съоръжението обслужва гости на хотела, наематели на офиси и посетители на дребно, като нараства броят им, които искат зареждане на EV. Ръководството искаше да инсталира бързи зарядни устройства, без да губи места за паркиране или да пречи на тесните пътеки за шофиране.
Сутеренният паркинг представлява значителни физически ограничения, типични за по-старите градски сгради:
● Тесни места за паркиране с тесни радиуси на завиване не оставиха място за стоящи на пода зарядни шкафове.
● Структурните колони бяха чести, но имаше стени в началото на много заливи.
● Ограничения във височината на тавана и вентилационните канали ограничени отгоре.
● Бетонният под не можеше да бъде прокопан широко за нови електропроводи — трябваше да се използват съществуващи кабелни скари отстрани на стената.
● Строителните работи не могат да нарушат ежедневните операции по паркиране; инсталацията трябваше да бъде чиста, бърза и минимално инвазивна.
● Стоящите на пода DC зарядни устройства бяха изключени рано. Те щяха да заемат ценно пространство на залива, да изискват бетонни подложки и да създават препятствия в и без това тесните алеи за шофиране.
Бетонните периметърни стени на сградата и структурните колони предлагаха идеални повърхности за монтиране в началото на съществуващите места за паркиране. Монтирано на стена устройство с един пистолет може да бъде позиционирано над всяко специално отделение за EV, обслужвайки едно превозно средство наведнъж, без да заема никакво пространство на пода.
Компактното шаси на зарядното устройство — приблизително една трета от размера на подов еквивалент — монтирано наравно със стената, оставяйки цялата дълбочина на отсека достъпна за паркиране на превозни средства. Интегрираният странично монтиран кабелен кобур държеше кабела за зареждане от земята, елиминирайки опасностите от спъване на пешеходни пътеки.
Най-важното е, че монтираният на стената дизайн означаваше без анкериране в земята, без счупване на бетон и без затваряне на отсека по време на монтажа. Всички захранващи кабели бяха прекарани през съществуващи кабелни скари отстрани на стената и завършени директно в горната или задната част на корпуса на зарядното устройство.
За шепа отсеци в среден ред, където нямаше налична стена или колона, беше разгърнат опционалният стоманен пиедестал. Това позволи същият модел зарядно устройство да бъде инсталиран на тънка свободностояща колона, заемаща малка част от отпечатъка на пълен подов шкаф. Смесеното разгръщане на стена и пиедестал използва един стандартизиран продукт, опростявайки доставките, запасите от резервни части и обучението за поддръжка.
Четиридесет от нашите монтирани на стена DC бързи зарядни устройства с един пистолет — конфигурирани с CCS2 конектори — бяха инсталирани в трите сутеренни нива. Тридесет и шест единици бяха монтирани на стени върху бетонни стени и структурни колони; четири единици са използвали комплекта пиедестал за отсеци в среден ред. Инсталацията беше завършена извън пиковите часове за паркиране с нулева загуба на залив. OCPP бекенд интеграцията свърза всичките четиридесет единици с централната платформа за управление на сградата, позволявайки удостоверяване на потребителите чрез съществуващите карти за достъп на хотел и офис, таксуване на сесия и наблюдение в реално време.
● Бяха създадени четиридесет места за EV, без да се жертва нито едно съществуващо място за паркиране — решаващ фактор за управлението на комплекса.
● Разходите за инсталиране бяха значително по-ниски от алтернативите, стоящи на пода, поради елиминирането на бетонни подложки, земни изкопи и структурни модификации.
● Подходът със смесена стена и пиедестал реши всяко предизвикателство при оформлението на отсека с помощта на един модел зарядно устройство, поддържайки процеса на доставка на проекта прост.
● Гостите на хотела, наемателите на офиси и купувачите вече имат достъп до бързо зареждане, използвайки своите съществуващи карти за достъп до сградата, като таксите се таксуват автоматично към тяхната стая, лизинг или приложение за плащане.
● Управителят на имота съобщи за измеримо увеличение на оценките за удовлетвореност на гостите на хотела и подновяванията на наема на офиси, приписвани на удобството за зареждане на EV.
● След успешното внедряване, собственикът на сградата посочи същото решение за стенен монтаж за два допълнителни имота в града.
