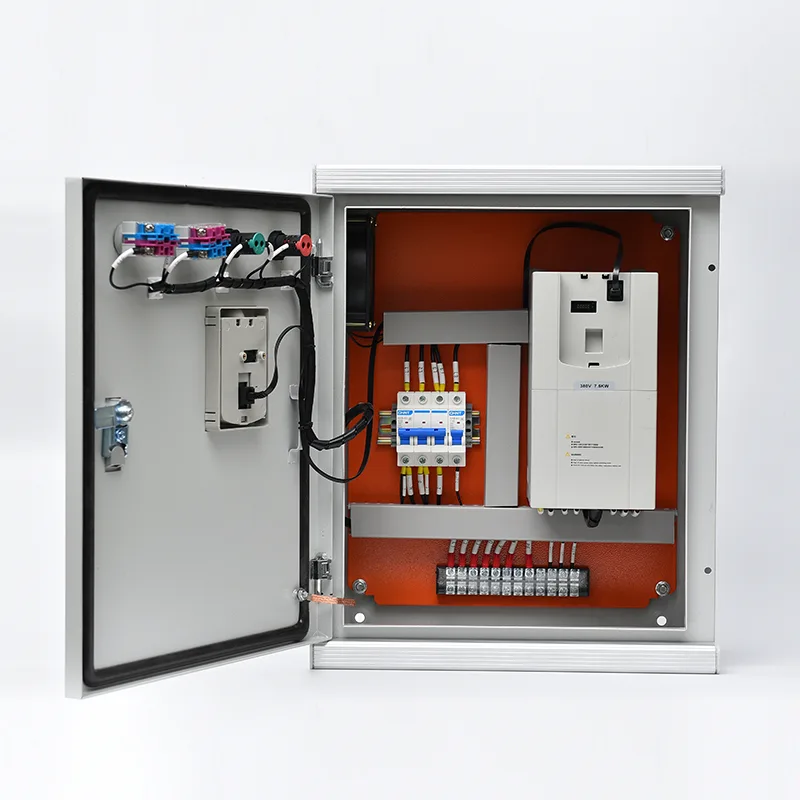

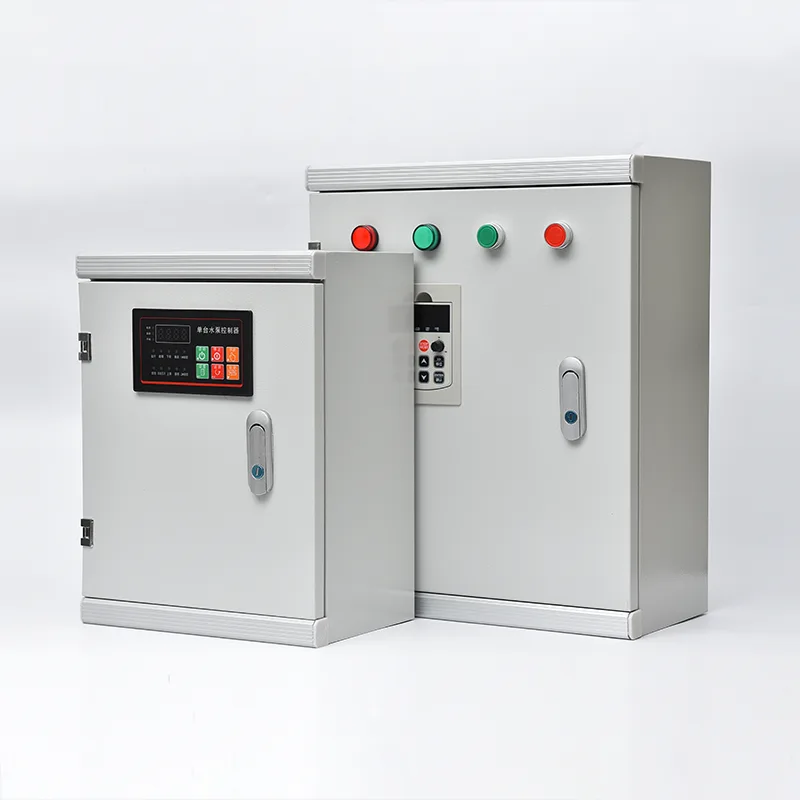

VFD контролен панел

Разположен в специално изграден корпус с класификация IP42 до IP65, този шкаф интегрира задвижващо устройство с променлива честота с цялата необходима захранваща и контролна инфраструктура: изолация на входящата електрическа мрежа, линейни и товарни реактори за смекчаване на хармониците и защита на кабела на двигателя, предпазител на входа или защита на прекъсвача, изходен dV/dt филтър или синусоидален филтър според изискванията и пълнофункционален пакет за защита на двигателя. Номиналните мощности варират от 0,75kW до над 630kW в стандартните класове на напрежение (380V, 400V, 480V, 690V). Самият VFD е високоефективно задвижване с векторно управление, доставящо пълен въртящ момент при нулева скорост, с автоматична оптимизация на енергията и интегриран PID контролер за регулиране на налягането, потока или температурата. Монтираната на вратата HMI клавиатура или сензорен екран осигурява локално управление, достъп до параметри и диагностична информация, докато комуникационните портове Modbus RTU/TCP, Profibus, Profinet или Ethernet/IP позволяват дистанционно наблюдение и интегриране в системи за автоматизация в целия завод. Опция за ръчен байпас — с помощта на контактори или интегриран превключвател за прехвърляне — позволява работа на двигателя директно от електрическата мрежа, за да се поддържа непрекъснатост на процеса по време на обслужване на задвижването. Изчерпателните защитни функции покриват късо съединение, претоварване, пренапрежение, ниско напрежение, загуба на фаза, заземяване, спиране на двигателя и прегряване, като всички събития на прекъсване се регистрират за анализ на поддръжката.

Продуктови приложения

Навсякъде, където задвижваното от мотор оборудване се възползва от контрол на скоростта, енергийна ефективност и плавен старт, VFD контролният панел осигурява цялостно, предварително проектирано решение за задвижване за индустриални и инфраструктурни приложения.

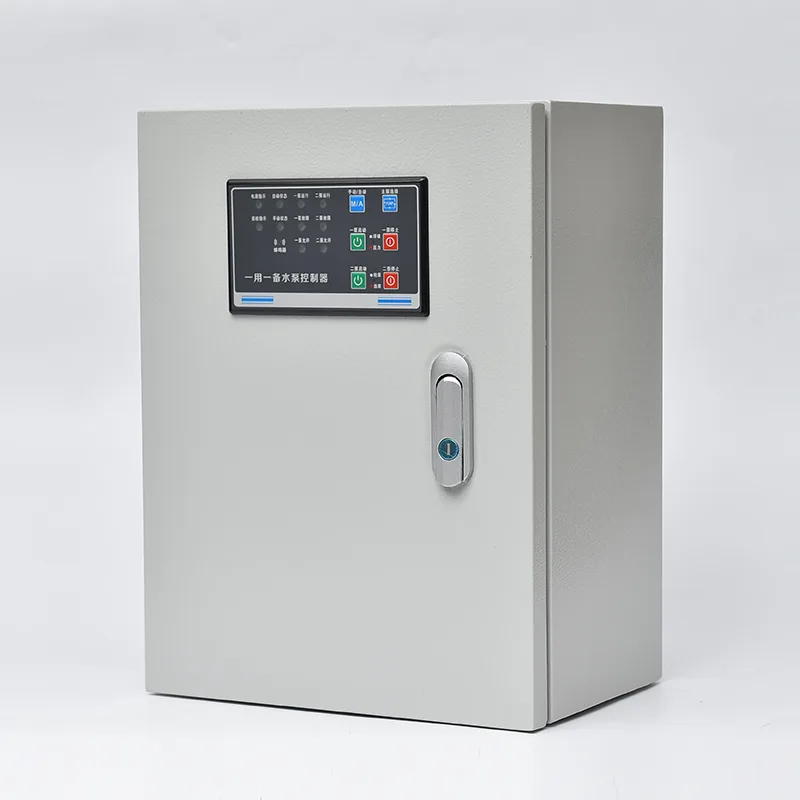

Помпени станции за вода и отпадни води

Общинските водоснабдителни и пречиствателни станции работят с големи помпи с променливо потребление през целия ден. VFD контролен панел, задвижващ сондажна, бустерна или трансферна помпа, модулира скоростта на двигателя, за да поддържа постоянно водно налягане или поток без дроселиращи клапани – обикновено постигайки 20% до 40% икономия на енергия в сравнение с директна онлайн работа с фиксирана скорост. Възможността за плавен старт елиминира водния удар в дълги тръбопроводи и намалява механичното напрежение върху работните колела, валовете и съединителите на помпата. При приложения за пречистване на отпадъчни води, автоматичното рампиране предотвратява преливането на допълнителното количество по време на пикови потоци във влажно време. Конфигурациите с готовност за резервиране позволяват смяна на дежурна/резервна помпа.

Индустриални вентилатори и вентилатори

Големите центробежни и аксиални вентилатори в електроцентрали, циментови заводи, мини и производствени съоръжения са идеални кандидати за VFD. Шкафът позволява прецизен контрол на въздушния поток за въздух за горене, отработени газове, изсмукване на прах или охлаждане на процеса без дроселиращи загуби на входяща лопатка или амортисьор. VFD управлението на вентилатори с индуцирана и принудителна тяга в котли и пещи осигурява големи икономии на енергия, като същевременно поддържа оптимални съотношения въздух-гориво. Вентилаторите за изсмукване на дим и тунелна вентилация се възползват от функцията за отмяна на пожарникаря в шкафа, позволяваща директна аварийна работа, независимо от състоянието на VFD.

Компресорни и хладилни системи

Винтовите, буталните и центробежните компресори в приложенията за промишлено охлаждане, разделяне на въздух и технологичен газ работят най-ефективно при частично натоварване, когато се контролират скоростта. VFD контролният панел регулира скоростта на мотора на компресора, за да отговаря на променливите изисквания за охлаждане или процес, като поддържа прецизно смукателно или изпускателно налягане, като същевременно избягва загубите на енергия при цикъл на натоварване/разтоварване. Интегрираното PID управление с обратна връзка на преобразувателя на налягането осигурява стриктно регулиране, а управлението на рампата на ускорението ограничава удара на стартовия ток в електрическата система на завода.

Конвейери, трошачки и обработка на материали

Минните конвейери, трошачките за инертни материали и системите за обработка на насипни материали изискват висок начален въртящ момент и контролирано ускорение, за да се предотврати приплъзване на лентата, механичен удар и разпиляване на материал. Контролният панел на VFD осигурява пълен въртящ момент от нулева скорост с програмируеми рампи на ускорение, защитаващи скоростни кутии, съединители и снаждания на ремъци. При приложения с трошачки функцията за ограничаване на тока на VFD и защитата срещу спиране предпазват двигателя от условия на претоварване със заседнал материал.

ОВК системи за охлаждане и вода за охлаждане

ОВК системите на централните заводи с множество чилъри, охладителни кули и циркулационни помпи за вода го използват за модулиране на потока въз основа на натоварването на сградата. Вторичните помпи за охладена вода, отговарящи на диференциалното налягане, контролът на скоростта на вентилатора на охладителната кула за оптимална температура на водата в кондензатора и модулацията на водната помпа на кондензатора се възползват от интегрираното в шкафа VFD управление с BMS свързаност чрез BACnet или Modbus.

Напояване и селскостопанска помпа

Мащабните системи за централно централно напояване, капково и напоително напояване изискват променливи скорости на подаване на вода през вегетационния сезон. VFD панел в помпената станция позволява на оператора да избира дебита чрез прост потенциометър, HMI или дистанционен телеметричен сигнал – съпоставяйки изхода на помпата точно с търсенето на вода за културите и наличното разпределение на водата.

Дълбоко техническо гмуркане

Кабинетът на VFD интегрира задвижване с променлива честота с всички подсистеми за управление на мощността, защита и контрол — предоставяйки цялостно решение за стартиране на двигателя и управление на скоростта в единичен, предварително тестван корпус.

Главен захранващ път и защита на веригата

Входящото трифазно захранване се свързва към главен изолатор или автоматичен прекъсвач с лят корпус, номинален за тока на пълно натоварване на шкафа плюс загубите на задвижване. Предпазителят на входа осигурява защита с номинален полупроводник (aR) за токоизправителното стъпало на VFD, с I²t координация, осигуряваща изчистване на предпазителя преди повреда на диода по време на вътрешни повреди. Линеен реактор или дросел за DC връзка е включен като стандарт, за да се намали изкривяването на входния хармоничен ток и да се предпазят кондензаторите на DC шината на задвижването от пикове на напрежението от страна на захранването. За инсталации със значително фоново хармонично изкривяване или взискателни изисквания за свързване към електрическата мрежа, пасивен филтър за хармоници или активен преден токоизправител може да бъде избран като опция.

VFD задвижваща технология

Сърцето на шкафа е VFD с векторно управление с висока производителност, използващ шесто поколение IGBT захранващи модули и високоскоростно DSP или FPGA контролно ядро. Налични са режими на векторно управление с отворен и затворен контур — отворен контур за стандартна работа на помпа и вентилатор, затворен контур с обратна връзка от енкодер за приложения с висок въртящ момент и ниска скорост като екструдери или подемници. Задвижването извежда широчинно-импулсно модулирана вълна с автоматично оптимизирана честота на превключване, балансирана между акустичния шум на двигателя и загубите на задвижване. Основните характеристики на устройството включват:

●  Автоматично усилване на въртящия момент и компенсация на приплъзване за стабилна работа при ниска скорост

●  Способност за летящ старт за улавяне на двигател по инерция, без да се препъва

●  Програмируеми честоти за прескачане, за да се избегне механичен резонанс

●  Интегриран PID контролер с рампа на зададената стойност, логика за заспиване/събуждане и двуканална обратна връзка за приложения за стъпало на помпата

Филтриране на изхода и защита на двигателя

В зависимост от разстоянието на кабела между шкафа и мотора е включено филтриране на изхода:

dV/dt филтър: ограничава времето за нарастване на напрежението и пиковото напрежение на клемите на двигателя за кабели до приблизително 100–150 m

Синусоидален филтър: осигурява почти синусоидална форма на вълната за кабели, надвишаващи 150 m, и за приложения с потопяеми помпи, където изолацията на намотката на двигателя е чувствителна към напрежение

Изходните контактори за избор на работен/резервен двигател са интегрирани, където е необходимо. Функциите за защита на двигателя - термично претоварване, загуба на фаза, токов дисбаланс, откриване на спиране, недостатъчно натоварване (суха работа) и заземяване - работят непрекъснато в софтуера на задвижването и се допълват от външни релета за претоварване, когато са посочени.

Конфигуриране на байпас и непрекъснатост на процеса

Ръчна байпасна верига — изградена с номинални контактори или механично блокиран превключвател за прехвърляне — позволява на двигателя да работи директно от електрическата мрежа, докато VFD е изолиран за обслужване. Байпасът е проектиран за прехвърляне без товар: двигателят трябва да бъде спрян преди превключване между режимите VFD и байпас. Интегрираното електрическо и механично блокиране предотвратява неволно обратно подаване на мрежово захранване към изходните клеми на задвижването, което би причинило катастрофални щети. Допълнителна конфигурация за автоматичен байпас използва програмируемо логическо реле или малък PLC за управление на безпроблемно прехвърляне от задвижване към мрежа при прекъсване на VFD, поддържайки непрекъснатост на процеса в критични приложения.

Мултимоторни и синхронизирани конфигурации

За приложения, при които няколко двигателя трябва да споделят едно задвижване (последователен режим), шкафът включва изходни контактори за всеки двигател с логика за последователност, базирана на PLC. За многомоторни приложения, изискващи синхронизирана скорост — като двойни конвейери или кондензатори с въздушно охлаждане с множество вентилатори — отделните изходни инвертори се задвижват от обща DC шина или се синхронизират чрез високоскоростна комуникация между задвижванията, с главен/подчинен контрол на скоростта и въртящия момент.

Контролен интерфейс, комуникация и HMI

Операторският интерфейс, монтиран на вратата, осигурява локален старт/стоп, задание на скоростта (чрез потенциометър или въвеждане от клавиатурата), избор на режим (VFD/байпас/изключено) и индикация за състоянието на системата. Графичен HMI сензорен екран е наличен за сложни многомоторни или процесни приложения, показващи работни параметри в реално време, данни за тенденции, алармени регистрационни файлове и показатели за консумация на енергия.

Комуникационните портове поддържат всички основни индустриални протоколи: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP и BACnet. Задвижването излага изчерпателен набор от данни — скорост, ток, въртящ момент, мощност, напрежение на DC шината, температура, часове на работа и консумация на енергия — към контролната SCADA, DCS или BMS. Приемат се команди за дистанционен старт/стоп и референтна скорост, с изчакване на сърдечния ритъм и конфигурируеми резервни стратегии, ако комуникацията е загубена.

Дизайн на заграждението и околната среда

Подовият шкаф е изработен от 1,5 mm до 2,0 mm поцинкована или неръждаема стоманена ламарина, непрекъснато заварена и прахово боядисана. Класове на защита от IP42 до IP65 за условия на обекта:

●  IP42/IP43: вътрешни електрически помещения и центрове за управление на мотори

●  IP54/IP55: предразположени към прах индустриални среди, помпени станции и полуизложени места

●  IP65: външна инсталация с излагане на дъжд и прах

Топлинното управление използва изчислена комбинация от естествена конвекция, филтрирана принудителна вентилация с вентилатори с контролирана температура и, в инсталации с висока мощност или висока околна среда, топлообменници въздух-въздух или климатични модули. Повишаването на вътрешната температура на шкафа се проверява чрез изчисление спрямо максималната работна температура на производителя на VFD, обикновено от 40°C до 50°C на околната среда в зависимост от намаляването на мощността.

Тестване и сертифициране

Всеки VFD шкаф се подлага на определен фабричен тест за приемане: непрекъснатост на захранващата верига и съпротивление на изолацията, качване на параметри на VFD и проверка спрямо одобрения график на параметрите, контролно окабеляване от точка до точка, функционална симулация на старт/стоп, контрол на скоростта, прехвърляне на байпас (където е монтирано) и проверка на блокировка за безопасност. Предоставена е пълна FAT документация. Шкафът е проектиран и конструиран в съответствие с IEC 61439-1/2, като всички компоненти са маркирани със CE и UL сертифициране, където е необходимо.

Често задавани въпроси

Q1: Каква е разликата между закупуването на VFD и VFD контролен панел?

Самостоятелният VFD изисква допълнителни компоненти за пълна инсталация: прекъсвач или предпазители нагоре по веригата, линейни и товарни реактори, изходни филтри за дълги кабели, байпасна верига, ако е необходима непрекъснатост на процеса по време на обслужване на задвижването, и корпус с термично управление. VFD контролният панел интегрира всички тези - предварително проектирани, предварително окабелени и предварително тествани - в един комплект. Това елиминира неизвестните конструкции на място, намалява времето за инсталиране и осигурява една точка на гаранция за цялата система за моторно задвижване.

Q2: Какви мощности и напрежения са налични?

Стандартните конфигурации покриват 0,75kW до 630kW при трифазни захранвания от 380V, 400V, 480V и 690V. По-високи мощности са налични при поискване. Всеки шкаф е изграден за специфичните данни на табелката на двигателя, които предоставяте — мощност, напрежение, ток при пълно натоварване и работа.

Q3: Колко далеч може да минава кабелът на двигателя между корпуса и двигателя?

Ограниченията на дължината на кабела зависят от инсталираното изходно филтриране. Без филтриране производителят на VFD обикновено ограничава дължината на кабела до 50 метра. Филтър dV/dt разширява това до приблизително 150 m. Синусоидният филтър позволява прокарване на кабели над 300 m и силно се препоръчва за потопяеми помпи и двигатели с неизвестна или остаряла изолация на намотките. Ние ще изберем подходящия изходен филтър въз основа на вашите инсталационни данни.

Q4: Може ли шкафът да управлява множество двигатели?

Да, в няколко конфигурации: последователен режим (един VFD, множество двигатели, само един работи наведнъж с изходни контактори, избиращи активния двигател), синхронен мулти-мотор (множество VFD в един шкаф, споделящи DC шина или комуникиращи за съвпадение на скоростта главен/подчинен), или независимо управление (множество независими VFD в един по-голям шкаф). Кажете ни вашето приложение и ние ще проектираме правилната топология.

В5: Как контролният панел на VFD се интегрира със SCADA или DCS на моя завод?

Комуникационният порт на VFD — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP или BACnet — се свързва директно към вашата система за наблюдение. Налични са всички оперативни данни, аларми и диагностика. Поддържа се двупосочно управление (дистанционно стартиране/стоп, справка за скорост) с конфигурируемо поведение при загуба на комуникация, за да се гарантира безопасна работа, ако мрежата се повреди.

В7: Каква поддръжка изисква шкафът?

Рутинната поддръжка е лесна: полугодишно почистване или подмяна на вентилационните филтри, годишна термографска проверка на захранващите клеми и годишен функционален тест на байпасната верига и защитните блокировки. Самият VFD има определен експлоатационен живот за своите кондензатори за DC връзка и охлаждащи вентилатори — обикновено 5 до 10 години в зависимост от работните условия — и това са сменяеми компоненти. Пълните графици за поддръжка са документирани в ръководството за експлоатация.

В8: Може ли шкафът да работи в прашна среда или среда с висока температура?

да Степента на защита на корпуса и стратегията за управление на топлината се избират въз основа на условията на вашия обект. За прашни среди се препоръчва IP55 или IP65 с входящи филтри с фина филтрация. За околни температури над 40°C, VFD намаляване на мощността, климатизация на шкафа или топлообменници въздух-вода осигуряват безопасни вътрешни условия. Ние ще оценим данните на вашия сайт по време на инженерната фаза и ще предложим подходящо втвърдяване на околната среда.

M5 Customer Spotlight

Регионална ВиК програма за модернизация на помпени станции

Фон

Регионална водоснабдителна компания в Южна Америка експлоатира над 60 сондажни и нагнетателни помпени станции в своята разпределителна мрежа, обслужвайки население от приблизително два милиона. Много помпени станции бяха на десетилетия, използвайки директни стартери с фиксирана скорост и дроселиращи клапани за контрол на потока. Предприятието се сблъска с нарастващи разходи за енергия, чести повреди на помпи и тръбопроводи от воден удар и механично напрежение и нарастващи трудности при намирането на резервни части за остарял хардуер за управление.

Предизвикателството

Предприятието избра да модернизира помпените си станции с VFD управление в поетапна програма, насочена първо към 20-те най-големи станции. Всяка станция представи подобен профил: два до четири работни/резервни помпени комплекта (45kW до 200kW), дълги кабели на двигателя (често надвишаващи 150m до потопяеми сондажни помпи), прашни полуоткрити среди на отдалечени места и ограничена електрическа поддръжка на място за сложна поддръжка на системата.

Включени са специфични ограничения:

●  Решението на VFD трябваше да поеме дълги кабели към потопяеми помпи, без да влошава изолацията на намотката на двигателя

●  Ръчният байпас беше задължителен за поддържане на водоснабдяването по време на обслужването на VFD, тъй като много станции нямаха резервна резервна помпа

●  Възможността за отдалечено наблюдение беше от съществено значение за намаляване на скъпите посещения на сайта

●  Електрическата инсталация трябваше да бъде завършена от местни изпълнители с минимален опит при въвеждане в експлоатация на VFD

Защо да изберете нашите VFD контролни панели?

След оценка както на модернизирани VFD, базирани на компоненти, така и на интегрирани VFD контролни панели, помощната програма избра подхода на шкафа. Ползите бяха ясни:

●  Всеки шкаф е фабрично проектиран с изходни синусоидални филтри, съобразени с конкретната дължина на кабела и тип изолация на двигателя, елиминирайки всеки риск от повреда на намотката на двигателя от пикове на напрежението на отразената вълна

●  Интегрираната ръчна байпасна верига, предварително свързана и тествана, даде увереност на предприятието, че водоснабдяването ще продължи по време на всяко сервизно събитие на VFD

●  Монтираният на вратата HMI и напълно параметризираният VFD бяха фабрично заредени с данните за кривата на помпата, PID настройките за контрол на налягането и стандартните защитни прагове на помощната програма — което позволява на местните изпълнители да пуснат в експлоатация всеки шкаф чрез просто свързване на захранването, двигателя на помпата и датчика за налягане

●  GPRS/4G модулите за дистанционно наблюдение във всеки шкаф предават оперативни данни — дебит, налягане, консумация на енергия, работни часове, статус на аларма — директно към централната SCADA платформа на предприятието

Корпусите с рейтинг IP55 с фини филтриращи отвори и сенници са подходящи за прашни и открити среди на помпени станции

Разгръщане

Бяха произведени двадесет VFD шкафа (45kW до 200kW), всеки с изходен синусоидален филтър, ръчен байпас, IP55 корпус, GPRS дистанционна телеметрия и предварително конфигуриран PID контрол на налягането. Шкафовете бяха изпратени като завършени, фабрично тествани единици. Местни електрически изпълнители инсталираха и пуснаха в експлоатация шкафовете последователно в рамките на 10-месечна програма. Поддръжката за дистанционно пускане в експлоатация беше осигурена от инженерите на производителя чрез видео връзка за първите три станции; следващите станции бяха въведени в експлоатация независимо от местните екипи, като се използва стандартизираната документация.

Резултати

Консумацията на енергия в 20-те модернизирани станции е намалена средно с 32% в сравнение с предишната работа на дроселиращия клапан, като VFD-тата съответстват точно на скоростта на помпата към системното търсене.

Разходите за поддръжка на помпата и тръбопровода намаляха значително: случаите на водни удари бяха елиминирани, а животът на лагерите и уплътненията на помпата беше удължен чрез рампиране при плавен старт.

Нито една повреда на изолацията на мотора не е възникнала в 20 станции с дължина на кабела до 250 м, което потвърждава спецификацията на синусоидалния филтър.

Централният оперативен екип на предприятието сега наблюдава всички 20 станции от едно табло за управление на SCADA, като получава автоматизирани SMS аларми за всяко прекъсване на помпата или отклонение на налягането - намалявайки реактивните посещения на място с над 60%.

Успехът на първата фаза накара компанията да разшири програмата до останалите 40 помпени станции, стандартизирайки една и съща спецификация на VFD шкафа и позволявайки еднообразно обучение за поддръжка и инвентаризация на резервни части в цялата мрежа.
