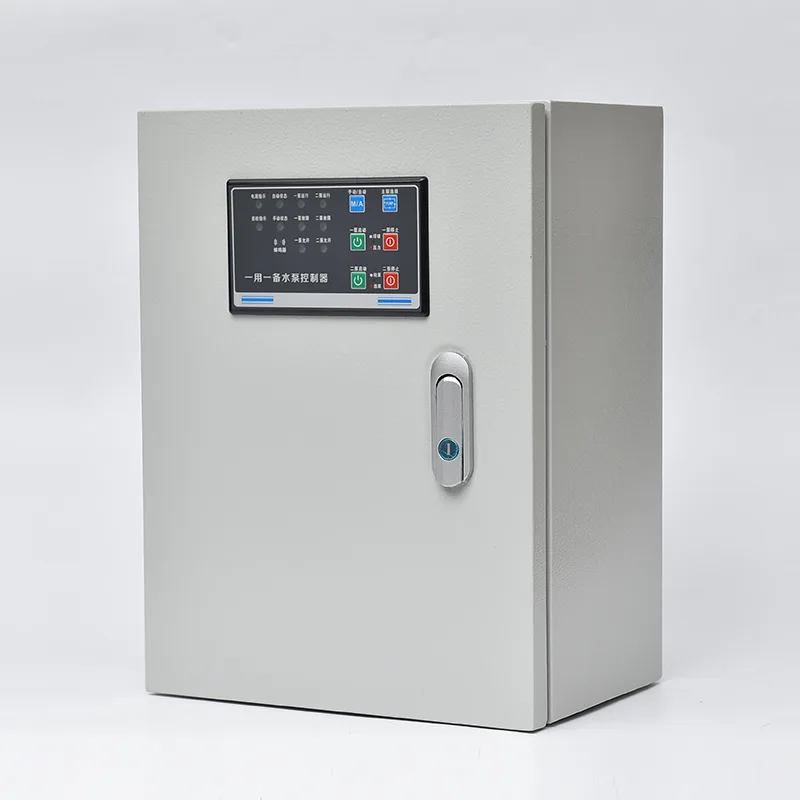

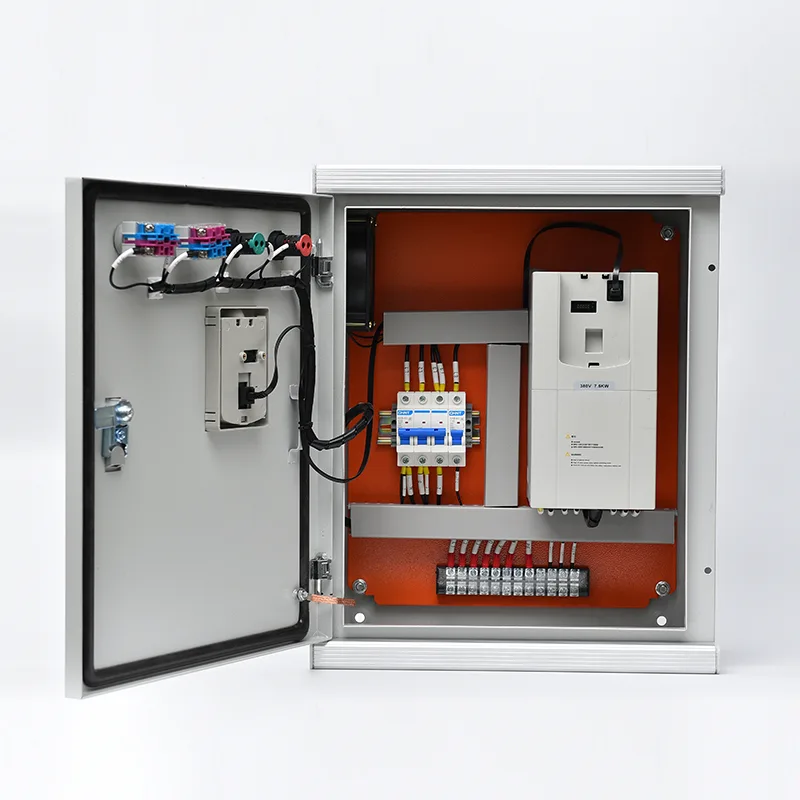

Купете качествен контролен панел за помпа за пречистване на вода от водещия китайски производител CSIVEI. Той интегрира входящи прекъсвачи, помпени контактори или плавни пускатели, релета за претоварване, програмируем логически контролер или специален контролер на помпата и интерфейси на сензори за ниво в един корпус за подово или стенен монтаж. Номиналната мощност варира от 0,75 kW до 250 kW при 380–480 V трифазен. Откриването на нивото на течността приема входове от поплавъчни превключватели, трансмитери за хидростатично налягане или ултразвукови сензори — контролерът автоматично стартира работната помпа, когато резервоарът се запълни, включва помощна помпа, ако притокът надвишава капацитета на една помпа, и активира алармени изходи за високо ниво, ако нивата продължат да се повишават. Функция за автоматично редуване върти ролята на водещата помпа въз основа на работните часове или всеки стартов цикъл, балансирайки механичното износване. Всяка помпена верига е индивидуално защитена срещу претоварване, късо съединение, загуба на фаза и обръщане на фазата. Допълнителни защити, специфични за канализацията — като наблюдение на изтичане на уплътнение, наблюдение на температурата на лагера и откриване на запушване на помпата чрез профилиране на подток или претоварване — са интегрирани за улавяне на проблеми, преди да настъпи повреда на двигателя. HMI, монтиран на вратата, показва нивото на резервоара, състоянието на помпата, работните часове и историята на грешките. Комуникацията чрез Modbus RTU/TCP или допълнителен 4G шлюз позволява дистанционно наблюдение и интеграция на SCADA. Корпусът използва поцинкована стомана с антикорозионно прахово покритие, класиран по стандарт IP55 или IP65 за външен монтаж.
От общински канализационни подемни станции до обработка на промишлени отпадъчни води, контролният панел на помпата за пречистване на вода осигурява автоматизирано, необслужвано управление на помпата за най-взискателните среди с отпадъчни води.
Градските канализационни мрежи разчитат на асансьорни станции за извеждане на отпадъчните води от ниско разположени събирателни точки в гравитационни тръбопроводи или пречиствателни станции. Контролният панел управлява една до четири потопяеми помпи в конфигурация на мокър кладенец, като автоматично регулира работата на помпата, тъй като притокът варира в зависимост от моделите на ежедневна употреба. Алармените изходи на високо ниво се свързват с телеметричната система за централно SCADA известяване, докато функцията за редуване гарантира балансирано износване на помпата в инсталирания парк.
В рамките на пречиствателните станции помпените станции обработват поглъщането на необработени отпадъчни води, пренос на първична утайка, върната активна утайка и изхвърляне на пречистени отпадъчни води. Панелът управлява всеки помпен комплект независимо, с интегриран мониторинг за изтичане на уплътнение и температура на лагера, критични за предотвратяване на повреда на потопяемия двигател при приложения с продължителна работа. Комуникацията със SCADA на централата осигурява данни за поток, енергия и грешки в реално време.
Хранително-вкусовата промишленост, химическите, текстилните и минните операции генерират отпадъчни води с характеристики, които са предизвикателство към стандартните контроли на помпата – корозивни течности, високо съдържание на твърди вещества, повишена температура или влакнест материал. Профилите за защита на двигателя на панела могат да бъдат настроени, за да открият рано блокиране на помпата, инициирайки автоматичен цикъл на обръщане и повторен опит за отстраняване на препятствията на работното колело, преди да се обади за намеса на оператора.
Големите офис паркове, търговските центрове и жилищните комплекси с много кули, работещи под нивото на общинската канализация, изискват надеждно управление на помпата в сутерена. Панелът осигурява напълно автоматизирана работа с алармени изходи на високо ниво, свързани към системата за управление на сградата, като се гарантира, че няма риск от резервно копиране на канализацията в заетите пространства. Неговата компактна конфигурация за монтиране на стена отговаря на ограниченото пространство в производствената стая, типично за търговските мазета.
Станциите за дъждовна вода, управляващи оттока по време на силни дъждове, се сблъскват с дълги периоди на престой, последвани от внезапен, интензивен приток. Панелът предлага схема за активиране на дъждовен режим: когато се получи сигнал за буря от дъждомер или повишаващо се ниво на кладенец, всички помпи влизат в последователност за приоритетно стартиране. Бързото редуване на работния режим по време на продължително изпомпване при буря не позволява на която и да е отделна помпа да понесе пълното топлинно натоварване.
Канализационните помпени станции в селски или разпръснати места се възползват от пълната автоматизация на панела и способността за дистанционно наблюдение. Вграден 4G шлюз или радиотелеметричен интерфейс изпраща данни за състоянието на помпата, нивото на резервоара и алармата към централен оперативен център. Операторите могат да потвърждават алармите и да нулират пътуванията дистанционно, като драстично намаляват разходите и забавянето на посещенията на място до станции, които може да са на стотици километри една от друга.
Панелът за управление на помпата за пречистване на вода съчетава последователност на помпата, базирана на ниво, защита на мотора, специфична за канализацията, и стабилно втвърдяване на околната среда в един фабрично тестван модул.
Контролерът приема един или множество сигнали за ниво от поплавъчни превключватели (дискретни, обикновено четири нива: спиране, стартиране на водеща помпа, забавяне на стартиране на помпата, висока аларма) или непрекъснат аналогов вход 4–20 mA от предавател за хидростатично налягане или ултразвуков сензор. Когато нивото на шахтата се повиши до началната точка, работната помпа се включва. Ако входящият поток превиши скоростта на изпускане на една помпа и нивото продължи да се покачва до началната точка на забавяне, контролерът стартира помощна помпа. Когато нивото падне до точката на спиране, всички помпи спират. Алармата за високо ниво се задейства, ако резервоарът достигне критичен праг — което показва притока над капацитета на помпата или повреда на помпата — и този сигнал се предава към телеметричната система като приоритетна аларма. Конфигурируем таймер за изчакване поддържа помпите да работят за кратко след достигане на точката на спиране, за да изчисти нагнетателната линия, предотвратявайки утаяването на твърди частици.
Контролерът променя обозначението на водещата помпа при всеки цикъл на помпата или на база конфигурируеми работни часове. Редуването се случва в точката на спиране - след завършване на текущия цикъл, следващата помпа в последователност става водеща. Ако водещата помпа не успее да стартира или се изключи по време на работа, контролерът автоматично определя следващата налична помпа като водеща и я стартира незабавно, като същевременно блокира повредената помпа и генерира аларма. Това автоматично превключване осигурява непрекъсната работа на станцията без намеса на оператор.
Освен стандартната защита от претоварване и късо съединение, панелът включва защити, съобразени с режимите на отказ на потопяеми помпи за отпадни води. Откриването на теч от уплътнение използва сензор за проводимост в маслената камера на помпата или кухината на уплътнението. Ако бъде открито навлизане на вода, панелът подава аларма — позволява планиране на поддръжка, преди намотката на двигателя да бъде компрометирана — и може да бъде конфигуриран да изключи помпата, ако течът достигне критичен праг. Мониторингът на температурата на лагера приема PTC термистор или PT100 входове, вградени в двигателя на помпата. Превишената температура задейства или аларма, или прекъсване в зависимост от сериозността. Защитата от блокиране на помпата използва профилиране на тока на двигателя: ако контролерът забележи внезапен спад на тока под нормалната работна лента, което показва блокирано или заклещено работно колело, той инициира конфигурируем цикъл на обръщане и повторен опит (едно или повече кратки пускания в обратна посока, за да изчисти препятствието), преди да алармира.
Панелът съответства на метода на стартиране към размера на двигателя на помпата и ограниченията на захранването на мястото. Директното стартиране е подходящо за по-малки помпи до приблизително 7,5 kW. Стартирането звезда-триъгълник намалява натиска за помпи със средна мощност. Устройствата за плавно пускане са предназначени за по-големи помпи, при които спадът на захранващото напрежение трябва да се контролира и трябва да се избягва затръшването на възвратния клапан от рязко стартиране. VFD се използват там, където се изисква работа с променлива скорост - например, съпоставяне на скоростта на помпата с входящия поток, за да се поддържа постоянно ниво на мокър кладенец, вместо да се върти между фиксирани точки на включване и изключване.
Специален управляващ трансформатор доставя 24 VAC или 24 VDC за контролера, HMI, сензорите и алармените вериги — напълно изолирани от захранващия път на двигателя. Бутоните за аварийно спиране на вратата на панела механично изолират захранването на помпата. Външен контур за блокиране на безопасност приема входове от откриване на газ в влажни кладенци, блокировки на вратата на входа на помпената станция и термична защита от всяко оборудване нагоре по веригата.
Монтиран на вратата текстов дисплей или цветен сензорен екран предоставя в реално време ниво на резервоара, състояние на помпата, часове на работа, брой стартирания, ток на двигателя и активни аларми с щампована с времето история на грешките. Интерфейсът поддържа ръчно управление на помпата за поддръжка, с автоматично възстановяване след конфигурируемо изчакване, за да се предотврати случайно ръчно блокиране. Регулирането на параметрите — зададени стойности на ниво, таймери за работа, режим на редуване — е защитено с парола.
Стандартният RS485 Modbus RTU се свързва към телеметрични единици на помпени станции. Допълнителен 4G или Ethernet облачен шлюз осигурява директен уеб и смартфон достъп до състоянието на помпата, данни за ниво, консумация на енергия и алармени насочени известия. Алармен изход за сух контакт за всяка неизправност на помпата и общото състояние на високо ниво обикновено е свързан към телеметричната система като приоритет пред всяка мрежова аларма.
Канализационните помпени станции представляват корозивна атмосфера — сероводород, влага и в някои случаи химически изпарения. Корпусът е изработен от поцинкована стомана с прахово покритие, устойчиво на химикали. IP55 е стандартен; IP65 със запечатан кабелен вход чрез компресионни уплътнения е определен за външни или открити инсталации. Вентилационните филтри използват среда с активен въглен, където експозицията на H₂S е значителна. Цялата вътрешна метална конструкция е покрита или от неръждаема стомана, а печатните платки са с конформно покритие срещу влага и корозивни газове.
Q1: Какви сензори за ниво може да приеме панелът и колко нива контролира?
Панелът приема поплавъчни превключватели (обикновено четири отделни нива), трансмитери за хидростатично налягане (4–20 mA) или ултразвукови сензори. При дискретни поплавъци контролните нива са спиране, стартиране на водеща помпа, забавяне на стартиране на помпата и висока аларма. С аналогов сензор тези зададени точки се програмират директно в контролера, осигурявайки по-голяма гъвкавост и дистанционно регулиране.
Q2: Как панелът се справя със запушването на помпата от парцали и твърди частици?
Контролерът непрекъснато следи тока на двигателя. Ако токът спадне значително под нормалната лента на изпомпване, контролерът идентифицира вероятно блокиране и инициира автоматична последователност за обръщане и повторен опит. Помпата се пуска за кратко на заден ход, за да се отстрани препятствието, след което се пуска отново напред. Ако опитът е успешен и токът се нормализира, операцията продължава. Ако блокирането продължава след конфигурирания брой опити, помпата се заключва и се генерира аларма.
Q3: Какво се случва, ако работната помпа се повреди по време на работа?
Контролерът незабавно определя повредената помпа като недостъпна, избира следващата налична помпа в последователността на въртене, стартира я и подава аларма за повреда. Това автоматично превключване гарантира, че изпомпването продължава без забавяне. Повредената помпа остава заключена, докато алармата бъде потвърдена и повредата бъде изчистена.
Q4: Как работи редуването и мога ли да го настроя на ротация на базата на часове?
Редуването променя коя помпа действа като водеща след всеки пълен цикъл на помпата или на конфигурируем праг на работния час. Ротацията, базирана на работния час, изравнява механичното износване и живота на уплътненията във всички помпи. Редуването се случва в точката на спиране, когато картерът е празен, така че няма риск от събития на високо ниво по време на превключването.
В5: Какви опции за комуникация и дистанционна аларма са включени?
Панелът осигурява: безволтови релейни контакти за обща аларма, аларма за високо ниво и индивидуална повреда на помпата (за кабелна телеметрична връзка); RS485 Modbus RTU като стандарт за локална SCADA или RTU интеграция; и опционален 4G облачен шлюз за директен отдалечен достъп чрез уеб браузър или приложение за смартфон, с аларми за насочено известяване.
В6: Може ли панелът да работи с резервен генератор?
да Последователността на помпите на панела и плавните стартери или стартерите звезда-триъгълник ограничават пусковия ток, позволявайки на генератора да стартира помпи в рамките на своя капацитет. Допълнителен входен сигнал на генератора може да намали броя на помпите, на които е разрешено да работят едновременно при резервно захранване, предотвратявайки претоварването на генератора.
Q7: Каква поддръжка изисква панелът?
Ежемесечна визуална проверка на уплътненията на вратите, вентилационните филтри и вътрешното състояние. Тримесечна проверка на захранващите клеми и състоянието на контактора. Годишно функционално тестване на входове за ниво, аларма за високо ниво, логика за редуване и устройства за безопасност. Мерките за защита от корозия на панела трябва да се проверяват ежегодно в агресивни среди. Контакторите са основният обслужващ артикул, като интервалите за смяна зависят от честотата на цикъла на помпата.
Регионален воден орган в Обединеното кралство експлоатира над 40 канализационни подемни станции в селски и крайградски райони, като събира отпадъчни води от малки общности и ги изпомпва към централизирани пречиствателни съоръжения. Много станции бяха на възраст от 15 до 25 години с остарели контролни панели, използващи основна релейна логика с плаващ превключвател. Органът се сблъска с нарастващи разходи за повикване за блокиране и повреди на помпата, липса на видимост на състоянието на станцията между планираните инспекции и нарастващи трудности при намирането на резервни части.
Съществуващите панели, базирани на реле, не предлагаха дистанционно наблюдение, откриване на запушване на помпата и автоматично редуване - всяка станция работеше с една помпа с ръчен режим на готовност, изискващ физическо посещение за смяна. Събитията за блокиране на работната помпа останаха незабелязани, докато резервната помпа също не алармира, което доведе до спешни повиквания и случайни разливи на отпадни води. Станциите бяха разпръснати на 1500 квадратни километра, което правеше реактивната поддръжка едновременно бавна и скъпа.
Когато органът планира надграждане на системата за управление, новите панели трябваше да се поберат в съществуващите надземни павилиони без граждански модификации, да се свързват както със съществуващите поплавъчни превключватели, така и с нови ултразвукови сензори за ниво и да комуникират чрез съществуващата телеметрична мрежа на органа - комбинация от UHF радио и GPRS, която изисква прости изходи за аларма със сух контакт заедно с Modbus данни. Спецификацията също така изискваше автоматично редуване, откриване на запушване и наблюдение на изтичане на уплътнение.
Фабрично разработеното панелно решение отговаря на всяко изискване в един пакет. Панелите са изградени според точните монтажни размери на задните панели на павилиона, като се избягва всякаква структурна работа. Контролерът прие както съществуващи входове на поплавъчен превключвател, така и нови ултразвукови 4–20 mA сигнали, позволявайки станциите да бъдат надграждани постепенно.
Откриването на блокиране на помпата се оказа решаващо. Ранните изпитания на три станции установиха, че много извиквания за блокиране всъщност са периодични проблеми, които се изчистват сами – автоматичната последователност за обръщане и повторен опит на панела ги разрешава без намесата на оператор. Само постоянните блокажи задействаха аларма. Мониторингът на изтичане на уплътнение откри проникване на влага в две помпи по време на пускането им в експлоатация, което позволи превантивна подмяна на лагерите, преди помпите да бъдат пуснати в редовно обслужване.
Алармените изходи бяха конфигурирани да взаимодействат директно със съществуващите UHF телеметрични станции на органа. В комбинация с Modbus данни, достъпни за екипа на SCADA, органът получи както просто известяване за неизправност, така и подробен анализ на станцията.
Четиридесет сглобяеми панела, конфигурирани за двойни помпени станции (1,5 kW до 15 kW), бяха произведени и тествани в продължение на четири месеца и инсталирани от електрическия екип на органа след стандартизирана процедура за пускане в експлоатация. Панелите включват устройства за плавно пускане на помпи 7,5 kW и по-високи, входове за наблюдение на изтичане на уплътнение и температура на лагера, логика за откриване на запушване и съвместимост на нивото на поплавък и ултразвук. При поетапно внедряване шест станции се обновяват на месец, като цялата мрежа е завършена за по-малко от осем месеца.
● Аварийните извиквания на помпи са намалени с приблизително 60% през първата година, благодарение на автоматичното обръщане и повторен опит, изчистване на малки запушвания и ранно предупреждение от мониторинг на течове от уплътнения, което позволява планирана поддръжка.
● Балансирани часове на работа на помпи за редуване на работни и резервни помпи за първи път в повечето станции, удължавайки интервалите за обслужване на механично уплътнение и лагери.
● Екипът на SCADA получи видимост в реално време за нивата на шахтата, състоянието на помпата и работните часове във всички 40 станции, заменяйки предишното разчитане на седмични физически инспекции.
● Операторите съобщиха, че стандартизираното оформление на панела във всички станции драстично опрости откриването на неизправности, тъй като всеки техник знаеше точно къде се намира всеки компонент и терминал.
● Оттогава органът прие същата спецификация на панела за още 15 станции в програма за разширяване на мрежата.
